更新日期：2024-04-01 00:04:00
产品简介：采用 5mm x 6mm SON 封装的单路、1.2mΩ、40V、N 沟道 NexFET? 功率 MOSFET
查看详情CSD18509Q5BT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
CSD18509Q5BT 中文资料属性参数
- 现有数量：14,918现货10,000Factory
- 价格：1 : ￥21.23000剪切带（CT）250 : ￥14.40524卷带（TR）
- 系列：NexFET?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- FET 类型：N 通道
- 技术：MOSFET（金属氧化物）
- 漏源电压（Vdss）：40 V
- 25°C 时电流 - 连续漏极 (Id)：100A（Ta）
- 驱动电压（最大 Rds On，最小 Rds On）：4.5V，10V
- 不同 Id、Vgs 时导通电阻（最大值）：1.2 毫欧 @ 32A，10V
- 不同 Id 时 Vgs(th)（最大值）：2.2V @ 250μA
- 不同 Vgs 时栅极电荷?(Qg)（最大值）：195 nC @ 10 V
- Vgs（最大值）：±20V
- 不同 Vds 时输入电容 (Ciss)（最大值）：13900 pF @ 20 V
- FET 功能：-
- 功率耗散（最大值）：3.1W（Ta），195W（Tc）
- 工作温度：-55°C ~ 150°C（TJ）
- 安装类型：表面贴装型
- 供应商器件封装：8-VSON-CLIP（5x6）
- 封装/外壳：8-PowerTDFN
产品特性
- 超低导通电阻
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅引脚镀层
- 符合 RoHS 标准
- 无卤素
- SON 5mm × 6mm 塑料封装
产品概述
这个 40V，1mΩ，SON5x6 NexFET™功率 MOSFET 的设计旨在追求以最大限度降低功率转换应用中的功率 损耗。
CSD18509Q5BT 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 CSD18509Q5BT
|
MOSFET N-CH 40V 100A 8VSON |
13页,460K | 查看 |

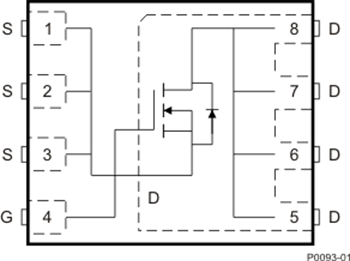

CSD18509Q5BT 电路图
CSD18509Q5BT 电路图
