CSD18504Q5A

Texas Instruments FET - 单
  • 封装：8-PowerTDFN
  • RoHS：含铅 / 不受限制有害物质指令(RoHS)规范要求限制
  • 包装方式：Digi-Reel?
  • 参考价格：$0.745-$1.6

更新日期：2024-04-01 00:04:00

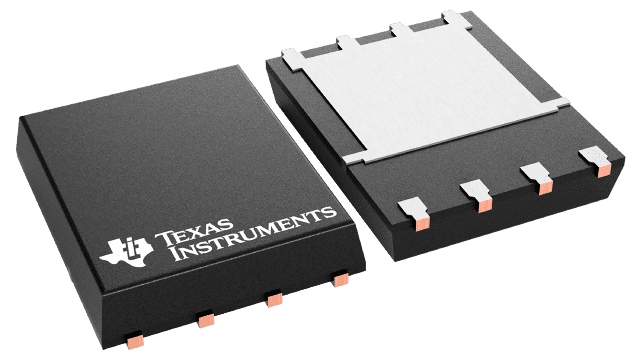

CSD18504Q5A

Texas Instruments FET - 单

产品简介：采用 5mm x 6mm SON 封装的单路、6.6mΩ、40V、N 沟道 NexFET? 功率 MOSFET

查看详情
  • 封装：8-PowerTDFN
  • RoHS：含铅 / 不受限制有害物质指令(RoHS)规范要求限制
  • 包装方式：Digi-Reel?
  • 参考价格：$0.745-$1.6

CSD18504Q5A 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CSD18504Q5A 中文资料属性参数

  • 标准包装：1
  • 类别：分离式半导体产品
  • 家庭：FET - 单
  • 系列：NexFET™
  • FET 型：MOSFET N 通道，金属氧化物
  • FET 特点：逻辑电平门
  • 漏极至源极电压(Vdss)：40V
  • 电流 - 连续漏极(Id) @ 25° C：50A
  • 开态Rds（最大）@ Id, Vgs @ 25° C：6.6 毫欧 @ 17A，10V
  • Id 时的 Vgs(th)（最大）：2.4V @ 250µA
  • 闸电荷(Qg) @ Vgs：19nC @ 10V
  • 输入电容 (Ciss) @ Vds：1656pF @ 20V
  • 功率 - 最大：3.1W
  • 安装类型：表面贴装
  • 封装/外壳：8-PowerTDFN
  • 供应商设备封装：8-SON（5x6）
  • 包装：?
  • 其它名称：296-30572-6

产品特性

  • 超低 Qg 和 Qgd
  • 低热阻
  • 雪崩额定值
  • 逻辑电平
  • 无铅引脚镀层
  • 符合 RoHS 标准
  • 无卤素
  • 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装
  • 直流 - 直流转换
  • 次级侧同步整流
  • 电池电机控制

产品概述

这款 5.3mΩ，SON 5 × 6mm，40V NexFET 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
查看全部

CSD18504Q5A 电路图

CSD18504Q5A 电路图

CSD18504Q5A 电路图
