CSD17501Q5A

Texas Instruments FET - 单
  • 封装：8-PowerTDFN
  • RoHS：无铅 / 不受限制有害物质指令(RoHS)规范要求限制
  • 包装方式：Digi-Reel?
  • 参考价格：$0.894-$1.91

更新日期：2024-04-01 00:04:00

CSD17501Q5A

Texas Instruments FET - 单

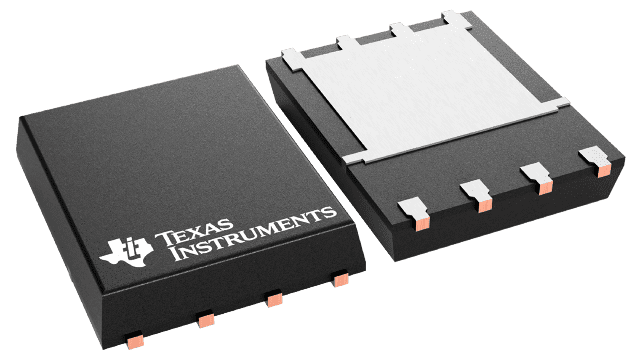

产品简介：采用 5mm x 6mm SON 封装的单路、2.9mΩ、30V、N 沟道 NexFET? 功率 MOSFET

查看详情
  • 封装：8-PowerTDFN
  • RoHS：无铅 / 不受限制有害物质指令(RoHS)规范要求限制
  • 包装方式：Digi-Reel?
  • 参考价格：$0.894-$1.91

CSD17501Q5A 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CSD17501Q5A 中文资料属性参数

  • 产品培训模块：NexFET MOSFET Technology
  • 视频文件：PowerStack? Packaging Technology Overview
  • 标准包装：1
  • 类别：分离式半导体产品
  • 家庭：FET - 单
  • 系列：NexFET™
  • FET 型：MOSFET N 通道，金属氧化物
  • FET 特点：逻辑电平门
  • 漏极至源极电压(Vdss)：30V
  • 电流 - 连续漏极(Id) @ 25° C：100A
  • 开态Rds（最大）@ Id, Vgs @ 25° C：2.9 毫欧 @ 25A，10V
  • Id 时的 Vgs(th)（最大）：1.8V @ 250µA
  • 闸电荷(Qg) @ Vgs：17nC @ 4.5V
  • 输入电容 (Ciss) @ Vds：2630pF @ 15V
  • 功率 - 最大：3.2W
  • 安装类型：表面贴装
  • 封装/外壳：8-PowerTDFN
  • 供应商设备封装：8-SON（5x6）
  • 包装：?
  • 其它名称：296-28437-6

产品特性

  • Ultralow Qg and Qgd
  • Low Thermal Resistance
  • Avalanche Rated
  • Pb Free Terminal Plating
  • RoHS Compliant
  • Halogen Free
  • SON 5-mm × 6-mm Plastic Package
  • APPLICATIONS Point-of-Load Synchronous Buck in Networking, Telecom, and Computing Systems Optimized for Synchronous FET Applications
  • Point-of-Load Synchronous Buck in Networking, Telecom, and Computing Systems
  • Optimized for Synchronous FET Applications

产品概述

The NexFET power MOSFET has been designed to minimize losses in power conversion applications.
查看全部

CSD17501Q5A 电路图

CSD17501Q5A 电路图

CSD17501Q5A 电路图
