IWR1443FQAGABL 中文资料属性参数

现有数量：8,681现货
价格：1 : ￥244.86000托盘
系列：-
包装：托盘
产品状态：在售
类型：TxRx + MCU
射频系列/标准：-
协议：-
调制：-
频率：76GHz ~ 81GHz
数据速率（最大值）：900Mbps
功率 - 输出：12dBm
灵敏度：-
存储容量：576kB RAM
串行接口：I2C，JTAG，SPI，UART
GPIO：3
电压 - 供电：1.71V ~ 1.89V，3.15V ~ 3.45V
电流 - 接收：-
电流 - 传输：-
工作温度：-40°C ~ 105°C（TJ）
安装类型：表面贴装型
封装/外壳：161-LFBGA，FCBGA
供应商器件封装：161-FC/CSP（10.4x10.4）

产品特性

FMCW 收发器集成式 PLL、发送器、接收器、基带和 A2D76 至 81GHz 覆盖范围，具有 4GHz 的连续带宽四个接收通道三个发送通道（可以同时使用两个通道）基于分数 N PLL 的超精确线性调频脉冲引擎TX 功率：12dBmRX 噪声系数： 14dB（76 至 77GHz）15dB（77 至 81GHz） 1MHz 时的相位噪声： –95dBc/Hz（76 至 77GHz）–93dBc/Hz（77 至 81GHz）
集成式 PLL、发送器、接收器、基带和 A2D
76 至 81GHz 覆盖范围，具有 4GHz 的连续带宽
四个接收通道
三个发送通道（可以同时使用两个通道）
基于分数 N PLL 的超精确线性调频脉冲引擎
TX 功率：12dBm
RX 噪声系数： 14dB（76 至 77GHz）15dB（77 至 81GHz）
14dB（76 至 77GHz）
15dB（77 至 81GHz）
1MHz 时的相位噪声： –95dBc/Hz（76 至 77GHz）–93dBc/Hz（77 至 81GHz）
–95dBc/Hz（76 至 77GHz）
–93dBc/Hz（77 至 81GHz）
内置的校准和自检 ARM® Cortex®基于 ARM® Cortex®-R4F 的无线电控制系统内置的固件 (ROM)针对频率和温度进行自校准的系统
ARM® Cortex®基于 ARM® Cortex®-R4F 的无线电控制系统
内置的固件 (ROM)
针对频率和温度进行自校准的系统
适用于嵌入式用户应用的片上可编程内核计时频率为 200MHz 的集成 Cortex®-R4F 微控制器片上引导加载程序支持自主模式（从 QSPI 闪存加载用户应用）集成外设具有 ECC 的内部存储器雷达硬件加速器（FFT、对数幅度计算等）集成计时器（看门狗以及多达四个 32 位计时器或两个 64 位计时器）I2C（支持主模式和从模式）两个 SPI 端口CAN 端口多达六个通用 ADC 端口
计时频率为 200MHz 的集成 Cortex®-R4F 微控制器
片上引导加载程序支持自主模式（从 QSPI 闪存加载用户应用）
集成外设具有 ECC 的内部存储器雷达硬件加速器（FFT、对数幅度计算等）集成计时器（看门狗以及多达四个 32 位计时器或两个 64 位计时器）I2C（支持主模式和从模式）两个 SPI 端口CAN 端口多达六个通用 ADC 端口
具有 ECC 的内部存储器
雷达硬件加速器（FFT、对数幅度计算等）
集成计时器（看门狗以及多达四个 32 位计时器或两个 64 位计时器）
I2C（支持主模式和从模式）
两个 SPI 端口
CAN 端口
多达六个通用 ADC 端口
支持分布式应用
主机接口通过 SPI 与外部处理器进行控制连接通过 MIPI D-PHY 和 CSI2 V1.1 与外部处理器进行数据连接用于故障报告的中断
通过 SPI 与外部处理器进行控制连接
通过 MIPI D-PHY 和 CSI2 V1.1 与外部处理器进行数据连接
用于故障报告的中断
IWR1443 高级特性嵌入式自监控，无需使用主机处理器复基带架构嵌入式干扰检测功能
嵌入式自监控，无需使用主机处理器
复基带架构
嵌入式干扰检测功能
电源管理内置的 LDO 网络，可增强 PSRRI/O 支持双电压 3.3V/1.8V
内置的 LDO 网络，可增强 PSRR
I/O 支持双电压 3.3V/1.8V
时钟源支持频率为 40MHz 的外部振荡器支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
支持频率为 40MHz 的外部振荡器
支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
轻松的硬件设计 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计小尺寸解决方案
0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
小尺寸解决方案
运行条件结温范围:–40°C 至 105°C
结温范围:–40°C 至 105°C

产品概述

IWR1443 器件是一款能够在 76 至 81GHz 频带中运行且基于 FMCW 雷达技术的集成式单芯片毫米波传感器，具有高达 4GHz 的连续线性调频脉冲。该器件采用 TI 的低功耗 45nm RFCMOS 工艺进行构建，并且此解决方案在极小的封装中实现了前所未有的集成度。IWR1443 是适用于工业应用（如楼宇自动化、工厂自动化、无人机、物料处理、交通监控和监视）中的低功耗、自监控、超精确雷达系统的理想解决方案。IWR1443 器件是一种自包含单芯片解决方案，能够简化 76 至 81GHz 频带中的毫米波传感器实施。IWR1443 包含一个具有内置 PLL 和模数转换器的单片实施 3TX、4RX 系统。该器件包含一个支持复数 FFT 和 CFAR 检测且完全可配置的硬件加速器。此外，该器件还包含两个基于 ARM R4F 的处理器子系统：一个处理器子系统用于主控制和其他算法；另一个处理器子系统负责前端配置、控制和校准。简单编程模型更改可支持各种传感器实施，并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，该解决方案包括硬件参考设计、软件驱动程序、样例配置、API 指南、培训以及用户文档。

查看全部

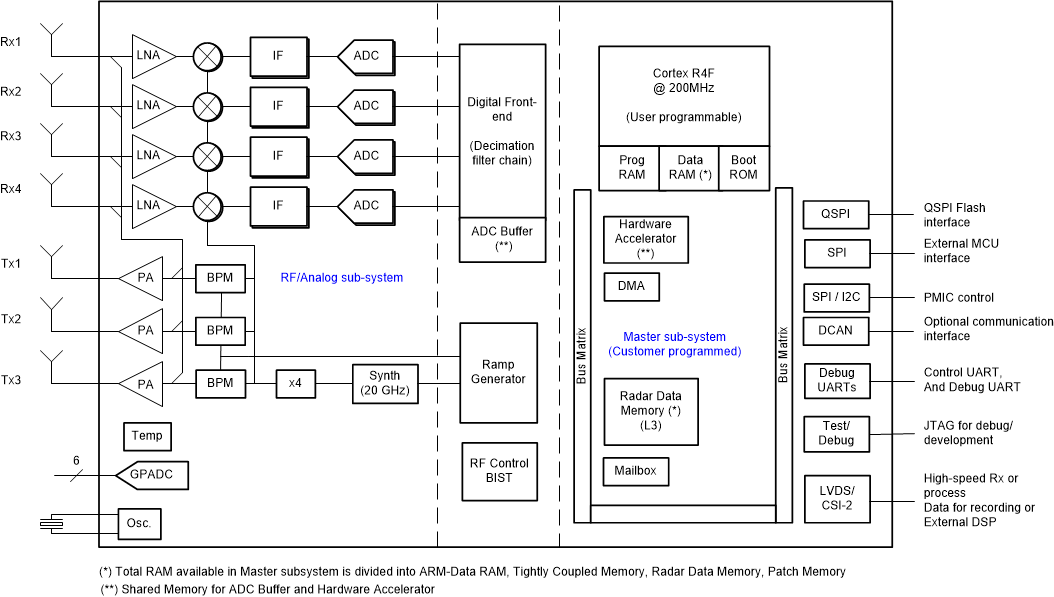

IWR1443FQAGABL 电路图
