CC1100ERGPT 中文资料属性参数

现有数量：37现货
价格：1 : ￥30.45000剪切带（CT）250 : ￥20.10500卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：仅限 TxRx
射频系列/标准：通用 ISM < 1GHz
协议：-
调制：2FSK，ASK，GFSK，MSK，OOK
频率：470MHz ~ 510MHz，950MHz ~ 960MHz
数据速率（最大值）：500kBaud
功率 - 输出：10dBm
灵敏度：-112dBm
存储容量：-
串行接口：SPI
GPIO：-
电压 - 供电：1.8V ~ 3.6V
电流 - 接收：15.4mA ~ 20mA
电流 - 传输：15.8mA ~ 30.9mA
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：20-VFQFN 裸露焊盘
供应商器件封装：20-QFN（4x4）

产品特性

RF 性能高灵敏度（1.2 kBaud、480 MHz、1% 误包率条件下为 –112 dBm）低电流消耗（1.2 kBaud、480 MHz 下 RX 中为 15.5 mA）所有支持频率下高达 +10dBm 的可编程输出功率卓越的接收机选择性和阻断性能1.2 到 500kBaud 的可编程数据速率频带：470-510 MHz 和 950- 960 MHz
高灵敏度（1.2 kBaud、480 MHz、1% 误包率条件下为 –112 dBm）
低电流消耗（1.2 kBaud、480 MHz 下 RX 中为 15.5 mA）
所有支持频率下高达 +10dBm 的可编程输出功率
卓越的接收机选择性和阻断性能
1.2 到 500kBaud 的可编程数据速率
频带：470-510 MHz 和 950- 960 MHz
模拟特性支持 2-FSK、GFSK、MSK 以及 OOK，灵活的 ASK 波形整形快速的锁定频率合成器以及 90 μs 的建立时间使其适合于许多跳频系统。使用自动频率补偿 (AFC) 将频率合成器调整到实际接收信号中心频率集成的模拟温度传感器
支持 2-FSK、GFSK、MSK 以及 OOK，灵活的 ASK 波形整形
快速的锁定频率合成器以及 90 μs 的建立时间使其适合于许多跳频系统。
使用自动频率补偿 (AFC) 将频率合成器调整到实际接收信号中心频率
集成的模拟温度传感器
数字特性提供对数据包导向系统的灵活支持；同步字检测、地址校验、灵活的数据包长度以及自动 CRC 处理的片上支持高效的 SPI 接口；利用一次“突发”数据传输便可对所有寄存器进行编程数字 RSSI 输出可编程信道滤波器带宽可编程载波监听 (CS) 指示器可编程前导质量指示器 (PQI)，用于随机噪声伪同步字检测增强保护支持发送前自动空闲信道评估 (CCA)（用于载波监听系统）支持每个数据包的链路质量指示 (LQI)可选数据自动白化和去白 (de-whitening)
提供对数据包导向系统的灵活支持；同步字检测、地址校验、灵活的数据包长度以及自动 CRC 处理的片上支持
高效的 SPI 接口；利用一次“突发”数据传输便可对所有寄存器进行编程
数字 RSSI 输出
可编程信道滤波器带宽
可编程载波监听 (CS) 指示器
可编程前导质量指示器 (PQI)，用于随机噪声伪同步字检测增强保护
支持发送前自动空闲信道评估 (CCA)（用于载波监听系统）
支持每个数据包的链路质量指示 (LQI)
可选数据自动白化和去白 (de-whitening)
低功耗特性400 nA 睡眠模式电流消耗快速启动时间；从睡眠模式转为 RX 或者 TX 模式只需 240 µs（由 EM 参考设计 [3] 和 [4] 测量得出）自动低功耗 RX 轮询无线唤醒功能单独的 64 字节 RX 和 TX 数据 FIFO（实现了突发模式数据传输）
400 nA 睡眠模式电流消耗
快速启动时间；从睡眠模式转为 RX 或者 TX 模式只需 240 µs（由 EM 参考设计 [3] 和 [4] 测量得出）
自动低功耗 RX 轮询无线唤醒功能
单独的 64 字节 RX 和 TX 数据 FIFO（实现了突发模式数据传输）
一般特性少量的外部组件；完全片上频率合成器，无需外部滤波器或 RF 开关绿色封装：符合 RoHS 标准，不含锑或溴小尺寸封装（QFN 4x4 mm 封装，20 引脚）适合于那些针对日本 ARIB STD-T96 标准的系统适合于那些针对中国 470-510 MHz 短距离通信设备规定的系统支持异步和同步串行接收/发送模式，以向后兼容现有无线通信协议。
少量的外部组件；完全片上频率合成器，无需外部滤波器或 RF 开关
绿色封装：符合 RoHS 标准，不含锑或溴
小尺寸封装（QFN 4x4 mm 封装，20 引脚）
适合于那些针对日本 ARIB STD-T96 标准的系统
适合于那些针对中国 470-510 MHz 短距离通信设备规定的系统
支持异步和同步串行接收/发送模式，以向后兼容现有无线通信协议。
APPLICATIONS 运行于 470/950 MHz ISM/SRD 频带的超低功耗无线应用无线传感网络家庭和楼宇自动化高级抄表架构 (AMI)无线计量无线告警和安全系统
运行于 470/950 MHz ISM/SRD 频带的超低功耗无线应用
无线传感网络
家庭和楼宇自动化
高级抄表架构 (AMI)
无线计量
无线告警和安全系统

产品概述

CC1100E 是一款 Sub-GHz 高性能射频收发器，设计旨在用于极低功耗 RF 应用。其主要针对工业、科研和医疗 (ISM) 以及 470-510 MHz 和 950-960 MHz 频带的短距离无线通信设备 (SRD)。CC1100E 特别适合于那些针对日本 ARIB STD-T96 标准和中国 470-510 MHz 短距离通信设备的无线应用。CC1100E 在代码、封装和外引脚方面均与 CC1101[1] 和 CC1100 [2] RF 收发器兼容。CC1100E、CC1101 以及 CC1100 均支持互补频带，可用于全球最为常用的开放式低于 1 GHz 频率的 RF 设计：CC1100E RF 收发器与一个高度可配置的基带调制解调器集成在一起。该调制解调器支持各种调制格式，并且拥有高达 500 kBaud 的可配置数据速率。CC1100E 可提供对数据包处理、数据缓冲、突发传输、空闲信道评估、链路质量指示以及无线唤醒的广泛硬件支持。我们可通过一个 SPI 接口对 CC1100E 的主要运行参数和 64 字节发送/接收 FIFO 进行控制。一个典型的系统中，CC1100E 通常会与一颗微控制器以及少数附加无源组件一起使用。

查看全部

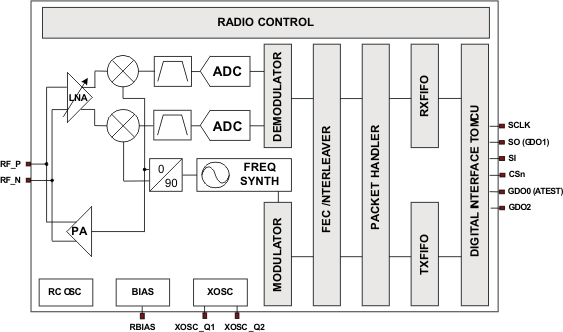

CC1100ERGPT 电路图
