CC110LRGPR

射频收发器 IC

产品简介：超值系列低于 1GHz 无线收发器

查看详情

CC110LRGPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CC110LRGPR 中文资料属性参数

  • 现有数量：3,506现货
  • 价格：1 : ￥22.18000剪切带（CT）3,000 : ￥10.73237卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：仅限 TxRx
  • 射频系列/标准：通用 ISM < 1GHz
  • 协议：-
  • 调制：2FSK，4FSK，GFSK，MSK，OOK
  • 频率：300MHz ~ 348MHz，387MHz ~ 464MHz，779MHz ~ 928MHz
  • 数据速率（最大值）：600kbps
  • 功率 - 输出：12dBm
  • 灵敏度：-116dBm
  • 存储容量：-
  • 串行接口：SPI
  • GPIO：-
  • 电压 - 供电：1.8V ~ 3.6V
  • 电流 - 接收：14.3mA ~ 17.1mA
  • 电流 - 传输：12.3mA ~ 34.2mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-VFQFN 裸露焊盘
  • 供应商器件封装：20-QFN（4x4）

产品特性

  • 射频性能最高达 +12dBm 的可编程输出功率0.6kbps 时，接收灵敏度低至 −116dBm可编程数据速率：0.6kbps 至 600kbps频段：300-348MHz、387-464MHz 和 779-928MHz支持 2-FSK、4-FSK、GFSK、MSK 和 OOK
  • 最高达 +12dBm 的可编程输出功率
  • 0.6kbps 时，接收灵敏度低至 −116dBm
  • 可编程数据速率：0.6kbps 至 600kbps
  • 频段：300-348MHz、387-464MHz 和 779-928MHz
  • 支持 2-FSK、4-FSK、GFSK、MSK 和 OOK
  • 数字 特性灵活支持面向数据包的系统针对同步字插入、灵活数据包长度和自动 CRC 校验的片上支持
  • 灵活支持面向数据包的系统
  • 针对同步字插入、灵活数据包长度和自动 CRC 校验的片上支持
  • 低功耗 特性200nA 休眠模式电流消耗快速启动时间：仅需 240µs 即可从休眠模式进入 RX 或 TX 模式64 字节 RX 和 TX FIFO
  • 200nA 休眠模式电流消耗
  • 快速启动时间：仅需 240µs 即可从休眠模式进入 RX 或 TX 模式
  • 64 字节 RX 和 TX FIFO
  • 使用 CC1190 扩展范围CC1190 是适用于 850-950MHz 的范围扩展器， 堪称提升 CC110L 射频性能的理想之选高灵敏度1.2kBaud、868MHz、1% 误包率条件下为 -118dBm1.2kBaud、915MHz、1% 误包率条件下为 -120dBm频率为 868MHz 时，输出功率 +20dBm频率为 915MHz 时，输出功率 +26dBm
  • CC1190 是适用于 850-950MHz 的范围扩展器， 堪称提升 CC110L 射频性能的理想之选
  • 高灵敏度1.2kBaud、868MHz、1% 误包率条件下为 -118dBm1.2kBaud、915MHz、1% 误包率条件下为 -120dBm
  • 1.2kBaud、868MHz、1% 误包率条件下为 -118dBm
  • 1.2kBaud、915MHz、1% 误包率条件下为 -120dBm
  • 频率为 868MHz 时，输出功率 +20dBm
  • 频率为 915MHz 时，输出功率 +26dBm
  • 常规说明外部组件更少；完全片上频率合成器，无需外部滤波器或射频开关绿色环保封装：符合 RoHS 要求，无锑无溴尺寸小（QLP 4mm x 4mm 封装，20 个引脚）适用于需要满足 EN 300 220（欧洲）和 FCC CFR 第 15 部分（美国）标准的系统支持异步和同步串行传输模式，向后兼容现有无线电通信协议
  • 外部组件更少；完全片上频率合成器，无需外部滤波器或射频开关
  • 绿色环保封装：符合 RoHS 要求，无锑无溴
  • 尺寸小（QLP 4mm x 4mm 封装，20 个引脚）
  • 适用于需要满足 EN 300 220（欧洲）和 FCC CFR 第 15 部分（美国）标准的系统
  • 支持异步和同步串行传输模式，向后兼容现有无线电通信协议

产品概述

CC110L 是一款成本优化型低于 1GHz 的射频收发器，适用于 300-348MHz、387-464MHz 和 779-928MHz 频段。电路基于热门的 CC1101 射频收发器，射频性能特性与之完全相同。将两个 CC110L 收发器配合使用可实现低成本双向射频链路。 射频收发器集成了高度可配置的基带调制解调器。调制解调器支持各种调制格式，具有高达 600kbps 的可配置数据速率。 CC110L 针对数据包处理、数据缓冲和脉冲传输提供广泛的硬件支持。 可以通过串行外设接口 (SPI) 对 CC110L 的主要操作参数和 64 位接收和发送 FIFO 进行控制。在典型系统中，CC110L 将与微控制器以及一些其他无源组件配合使用。
查看全部

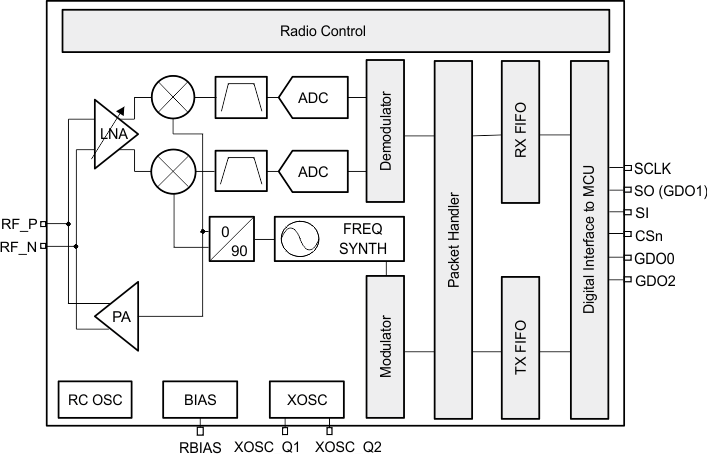

CC110LRGPR 电路图

CC110LRGPR 电路图

CC110LRGPR 电路图
