更新日期：2024-04-01
产品简介：汽车类 2.5V 至 5.5V 霍尔效应单极开关
查看详情DRV5021A3EDBZRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
DRV5021A3EDBZRQ1 中文资料属性参数
- 现有数量：4,006现货9,000Factory
- 价格：1 : ￥7.15000剪切带（CT）3,000 : ￥2.69398卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 功能：单极开关
- 技术：霍尔效应
- 极化：南极
- 感应范围：23.4mT 跳闸，6.2mT 释放
- 测试条件：-40°C ~ 125°C
- 电压 - 供电：2.5V ~ 5.5V
- 电流 - 供电（最大值）：2.8mA
- 电流 - 输出（最大值）：30mA
- 输出类型：开路漏极
- 特性：温度补偿
- 工作温度：-40°C ~ 150°C
- 安装类型：表面贴装型
- 供应商器件封装：SOT-23-3
- 封装/外壳：TO-236-3，SC-59，SOT-23-3
产品特性
- 适用于汽车电子 应用
- 下列性能符合 AEC-Q100 标准： 器件温度等级 0：–40°C 至 150°C 环境工作温度范围器件 HBM ESD 分类等级 3A器件 CDM ESD 分类等级 C6
- 器件温度等级 0：–40°C 至 150°C 环境工作温度范围
- 器件 HBM ESD 分类等级 3A
- 器件 CDM ESD 分类等级 C6
- 数字单极开关霍尔传感器
- 2.5V 至 5.5V 工作 VCC 范围
- 磁性灵敏度选项 (BOP，BRP)： DRV5021A1-Q1：2.9mT、1.8mT DRV5021A2-Q1：9.2mT、7.0mTDRV5021A3-Q1：17.9mT、14.1mT
- DRV5021A1-Q1：2.9mT、1.8mT
- DRV5021A2-Q1：9.2mT、7.0mT
- DRV5021A3-Q1：17.9mT、14.1mT
- 30kHz 高速感应带宽
- 漏极开路输出电流高达 20mA
- 经过优化的低电压架构
- 具有集成迟滞特性，可增强抗噪能力
- 标准行业封装：表面贴装 SOT-23
- 表面贴装 SOT-23
产品概述
DRV5021-Q1 是一款低电压数字开关霍尔效应传感器，适用于高速汽车
应用。该器件由 2.5V 至 5.5V 的电源供电，可以检测磁通量密度并根据预定义的磁性阈值提供数字输出。该器件会检测垂直于封装面的磁场。当施加的磁通量密度超过磁运行点 BOP
阈值时，器件的漏极开路输出将驱动低电压。当磁通量密度降至磁释放点 (BRP)
阈值时，输出会变为高阻抗。BOP 和 BRP
的分离所产生的滞后有助于防止输入噪声引起的输出误差。这种配置使得系统设计能够更加稳健地抵抗噪声干扰。该器件可在 –40°C 至 +150°C
的宽环境温度范围内保持稳定的优异性能。

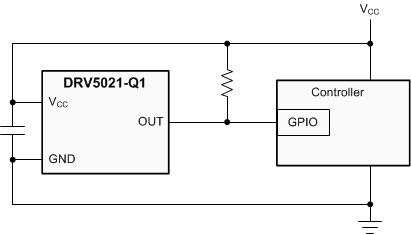

DRV5021A3EDBZRQ1 电路图
DRV5021A3EDBZRQ1 电路图
