产品简介:小尺寸(采用 WCSP 和 X2SON 封装)、低电压(最高 5.5V)霍尔效应锁存器

查看详情

DRV5011ADLPGM 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV5011ADLPGM 中文资料属性参数

  • 现有数量:2,770现货
  • 价格:1 : ¥3.90000剪切带(CT)3,000 : ¥1.46477卷带(TR)
  • 系列:-
  • 包装:卷带(TR)剪切带(CT)
  • 产品状态:在售
  • 功能:卡销
  • 技术:霍尔效应
  • 极化:北极,南极
  • 感应范围:±3.8mT 跳闸,±0.6mT 释放
  • 测试条件:-40°C ~ 135°C
  • 电压 - 供电:2.5V ~ 5.5V
  • 电流 - 供电(最大值):3mA
  • 电流 - 输出(最大值):30mA
  • 输出类型:推挽式
  • 特性:温度补偿
  • 工作温度:-40°C ~ 135°C(TA)
  • 安装类型:通孔
  • 供应商器件封装:TO-92-3
  • 封装/外壳:TO-226-3,TO-92-3 短体

产品特性

  • 超小型 X2SON、SOT-23、DSBGA 或 TO-92 封装
  • 高磁性灵敏度:±2mT(典型值)
  • 可靠磁滞:4mT(典型值)
  • 快速感应带宽:30kHz
  • VCC 工作范围:2.5V 至 5.5V
  • 推挽式 CMOS 输出 支持 5mA 拉电流和 20mA 灌电流
  • 支持 5mA 拉电流和 20mA 灌电流
  • 工作温度:-40°C 至 +135°C

产品概述

DRV5011 器件是一款数字锁存器霍尔效应传感器,专为电机和其他旋转系统而设计。此器件具有工作电压范围为 2.5V 至 5.5V 的高效低电压架构,采用标准 SOT-23 封装以及薄型 X2SON、DSBGA 和 TO-92 封装。输出端采用推挽驱动器,无需使用上拉电阻器,使系统更加紧凑小巧。当南磁极靠近封装顶部并且超出 BOP 阈值时,该器件会驱动低电压。输出会保持低电平,直到应用北极并且超出 BRP 阈值,这将使输出驱动高电压。必须交换北极和南极才能切换输出,且集成的磁滞会分开 BOP 和 BRP 以提供可靠切换。器件在 –40°C 至 +135°C 的宽环境温度范围内能够保持稳定一致的优异性能。 ™

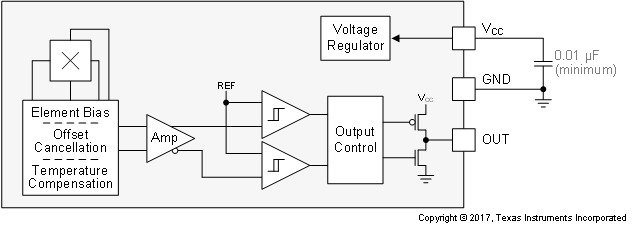

DRV5011ADLPGM 电路图

DRV5011ADLPGM 电路图

DRV5011ADLPGM 电路图
