DRV425QWRTJRQ1

Texas Instruments 线性、罗盘（IC）

更新日期：2024-04-01

DRV425QWRTJRQ1

Texas Instruments 线性、罗盘（IC）

产品简介：汽车类全集成型磁通门磁场传感器

查看详情

DRV425QWRTJRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV425QWRTJRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥73.54000剪切带（CT）3,000 : ￥38.69615卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 技术：Fluxgate
  • 轴：单路
  • 输出类型：模拟电压
  • 感应范围：±2mT
  • 电压 - 供电：3V ~ 5.5V
  • 电流 - 供电（最大值）：10mA
  • 电流 - 输出（最大值）：-
  • 分辨率：-
  • 带宽：47kHz，32kHz
  • 工作温度：-40°C ~ 125°C（TA）
  • 特性：-
  • 供应商器件封装：20-QFN（4x4）
  • 安装类型：表面贴装型
  • 封装/外壳：20-WFQFN 裸露焊盘

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 温度等级 1：–40°C 至 +125°C，TA
  • 温度等级 1：–40°C 至 +125°C，TA
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • 高精度集成式磁通门传感器： 失调电压：±8µT（最大值） 温漂：±5nT/°C（典型值） 增益误差：0.04%（典型值） 增益漂移：±7ppm/°C（典型值） 线性度：±0.1% 噪声：1.5nT/√Hz（典型值）
  • 失调电压：±8µT（最大值）
  • 温漂：±5nT/°C（典型值）
  • 增益误差：0.04%（典型值）
  • 增益漂移：±7ppm/°C（典型值）
  • 线性度：±0.1%
  • 噪声：1.5nT/√Hz（典型值）
  • 传感器范围：±2mT（最大值） 通过外部电阻器可调节范围和增益
  • 通过外部电阻器可调节范围和增益
  • 可选带宽：47kHz 或 32kHz
  • 精度基准： 精度：2%（最大值），漂移：50ppm/°C（最大值） 引脚可选电压：2.5V 或 1.65V 可选的比例模式：VDD/2
  • 精度：2%（最大值），漂移：50ppm/°C（最大值）
  • 引脚可选电压：2.5V 或 1.65V
  • 可选的比例模式：VDD/2
  • 诊断 功能：超范围和错误标志
  • 电源电压范围：3.0V 至 5.5V

产品概述

DRV425-Q1 汽车类器件专为单轴磁场检测 应用设计，可实现具有电气隔离功能和高灵敏度的直流和交流磁场精确测量。该器件能向独特且专有的集成磁通门传感器 (IFG) 提供内置补偿线圈，以支持 ±2mT 的高精度检测范围和高达 47kHz 的测量带宽。该传感器具有低失调电压、低漂移和低噪声，再加上内置补偿线圈提供的精确增益、低增益漂移和极低的非线性度，可提供无与伦比的磁场测量精度。高灵敏度和高精度在高电流汇流条 应用中（如牵引逆变器或电池管理系统）实现了更广泛的电流测量。扭矩传感器或电机诊断系统受益于精确测量磁场位置或位移的能力。 DRV425-Q1 的输出是与被检测磁场成比例的模拟信号。该器件提供完整的 功能，包括内部差分放大器、片上精密基准以及诊断功能，能够最大限度地减少组件数量并削减系统级成本。该器件采用热增强型、非磁性、薄型 WQFN 封装，具有热耗散性能经优化的散热焊盘，其额定汽车工作温度范围为 –40°C 至 +125°C。
查看全部

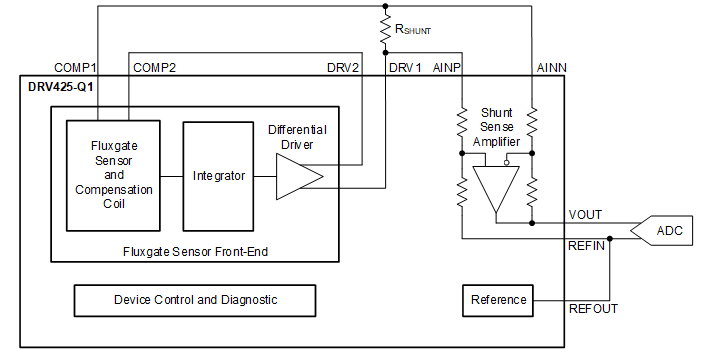

DRV425QWRTJRQ1 电路图

DRV425QWRTJRQ1 电路图

DRV425QWRTJRQ1 电路图
