CC3220SM2ARGKR

Texas Instruments 射频收发器 IC

更新日期：2024-04-01

CC3220SM2ARGKR

Texas Instruments 射频收发器 IC

产品简介：具有安全启动和 256kB RAM 的 SimpleLink? 32 位 Arm Cortex-M4 Wi-Fi? 无线 MCU

查看详情

CC3220SM2ARGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CC3220SM2ARGKR 中文资料属性参数

  • 现有数量：2,500现货
  • 价格：1 : ￥58.75000剪切带（CT）2,500 : ￥36.72855卷带（TR）
  • 系列：SimpleLink?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：TxRx + MCU
  • 射频系列/标准：WiFi
  • 协议：802.11b/g/n
  • 调制：DSSS，OFDM
  • 频率：2.4GHz
  • 数据速率（最大值）：54Mbps
  • 功率 - 输出：18dBm
  • 灵敏度：-96dBm
  • 存储容量：256kB RAM
  • 串行接口：ADC，I2C，SPI，UART，PCM
  • GPIO：27
  • 电压 - 供电：2.1V ~ 3.6V
  • 电流 - 接收：59mA
  • 电流 - 传输：223mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：64-VFQFN 裸露焊盘
  • 供应商器件封装：64-VQFN（9x9）

产品特性

  • 双核架构： 用户专用的应用 MCU 子系统 高度集成的 Wi-Fi 网络处理器
  • 用户专用的应用 MCU 子系统
  • 高度集成的 Wi-Fi 网络处理器
  • 丰富的物联网安全功能： 增强的物联网网络安全性 非对称密钥和唯一器件身份 软件知识产权保护和安全存储 (CC3220S/CC3220SF)
  • 增强的物联网网络安全性
  • 非对称密钥和唯一器件身份
  • 软件知识产权保护和安全存储 (CC3220S/CC3220SF)
  • 高级低功耗模式，适用于电池供电应用
  • 内置电源管理子系统
  • 工业温度：–40°C 至 85°C
  • 芯片级 Wi-Fi Alliance Wi-Fi CERTIFIED™
  • 应用微控制器子系统： 运行频率为 80 MHz 的 Arm Cortex-M4 内核 嵌入式存储器： 256KB RAM 可选的 1MB 可执行文件闪存 外部串行闪存 外设： McASP 支持两个 I2S 通道 SD、SPI、I2C、UART 8 位同步成像仪接口 4 通道 12 位 ADC 4 个具有 16 位 PWM 模式的通用计时器 (GPT) 看门狗计时器 多达 27 个 GPIO 引脚 调试接口：JTAG、cJTAG、SWD
  • 运行频率为 80 MHz 的 Arm Cortex-M4 内核
  • 嵌入式存储器： 256KB RAM 可选的 1MB 可执行文件闪存 外部串行闪存
  • 256KB RAM
  • 可选的 1MB 可执行文件闪存
  • 外部串行闪存
  • 外设： McASP 支持两个 I2S 通道 SD、SPI、I2C、UART 8 位同步成像仪接口 4 通道 12 位 ADC 4 个具有 16 位 PWM 模式的通用计时器 (GPT) 看门狗计时器 多达 27 个 GPIO 引脚 调试接口：JTAG、cJTAG、SWD
  • McASP 支持两个 I2S 通道
  • SD、SPI、I2C、UART
  • 8 位同步成像仪接口
  • 4 通道 12 位 ADC
  • 4 个具有 16 位 PWM 模式的通用计时器 (GPT)
  • 看门狗计时器
  • 多达 27 个 GPIO 引脚
  • 调试接口：JTAG、cJTAG、SWD
  • Wi-Fi 网络处理器 (NWP) 子系统： Wi-Fi 模式： 802.11b/g/n 基站 802.11b/g 接入点 (AP) 支持多达 4 个基站 Wi-Fi Direct 客户端和组所有者 WPA2 个人版和企业版安全性：WEP、WPA™/WPA2™ PSK、WPA2 企业版 (802.1x)、WPA3™ 个人版、WPA3™ 企业版 IPv4 和 IPv6 TCP/IP 堆栈 行业标准 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字 IP 寻址：具有重复地址检测 (DAD) 的静态 IP、LLA、DHCPv4、DHCPv6 适用于自主和快速 Wi-Fi 连接的 SimpleLink 连接管理器 可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi RESTful API 允许使用内部 HTTP 服务器 广泛的安全功能： 硬件特性： 独立执行环境 器件标识 针对高级快速安全性的硬件加密引擎，其中包括AES、DES、3DES、SHA2、MD5、CRC 和校验和 初始安全编程 调试安全性 JTAG 和调试端口处于锁定状态 个人和企业 Wi-Fi 安全性 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2） 网络安全性： 个人和企业 Wi-Fi 安全性 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2） HTTPS 服务器 受信任的根证书目录 TI 信任根公钥 软件知识产权保护： 安全密钥存储 文件系统安全 软件篡改检测 克隆保护 安全启动：启动期间验证运行时二进制的完整性和真实性 在专用网络处理器上运行的嵌入式网络应用： 具有动态用户回调的 HTTP/HTTPS Web 服务器 mDNS、DNS-SD、DHCP 服务器 Ping 恢复机制 — 可恢复为出厂默认设置或恢复为完整出厂映像 Wi-Fi TX 功率： 1 DSSS 时为 18.0dBm 54 OFDM 时为 14.5dBm Wi-Fi RX 灵敏度： 1 DSSS 时为 -96dBm 54 OFDM 时为 -74.5dBm 应用吞吐量： UDP：16Mbps TCP：13Mbps 峰值：72Mbps
  • Wi-Fi 模式： 802.11b/g/n 基站 802.11b/g 接入点 (AP) 支持多达 4 个基站 Wi-Fi Direct 客户端和组所有者
  • 802.11b/g/n 基站
  • 802.11b/g 接入点 (AP) 支持多达 4 个基站
  • Wi-Fi Direct 客户端和组所有者
  • WPA2 个人版和企业版安全性：WEP、WPA™/WPA2™ PSK、WPA2 企业版 (802.1x)、WPA3™ 个人版、WPA3™ 企业版
  • IPv4 和 IPv6 TCP/IP 堆栈
  • 行业标准 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字
  • 16 个同步 TCP 或 UDP 套接字
  • 6 个同步 TLS 和 SSL 套接字
  • IP 寻址：具有重复地址检测 (DAD) 的静态 IP、LLA、DHCPv4、DHCPv6
  • 适用于自主和快速 Wi-Fi 连接的 SimpleLink 连接管理器
  • 可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi
  • RESTful API 允许使用内部 HTTP 服务器
  • 广泛的安全功能： 硬件特性： 独立执行环境 器件标识 针对高级快速安全性的硬件加密引擎，其中包括AES、DES、3DES、SHA2、MD5、CRC 和校验和 初始安全编程 调试安全性 JTAG 和调试端口处于锁定状态 个人和企业 Wi-Fi 安全性 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2） 网络安全性： 个人和企业 Wi-Fi 安全性 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2） HTTPS 服务器 受信任的根证书目录 TI 信任根公钥 软件知识产权保护： 安全密钥存储 文件系统安全 软件篡改检测 克隆保护 安全启动：启动期间验证运行时二进制的完整性和真实性
  • 硬件特性： 独立执行环境 器件标识 针对高级快速安全性的硬件加密引擎，其中包括AES、DES、3DES、SHA2、MD5、CRC 和校验和 初始安全编程 调试安全性 JTAG 和调试端口处于锁定状态 个人和企业 Wi-Fi 安全性 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
  • 独立执行环境
  • 器件标识
  • 针对高级快速安全性的硬件加密引擎，其中包括AES、DES、3DES、SHA2、MD5、CRC 和校验和
  • 初始安全编程 调试安全性 JTAG 和调试端口处于锁定状态
  • 调试安全性
  • JTAG 和调试端口处于锁定状态
  • 个人和企业 Wi-Fi 安全性
  • 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
  • 网络安全性： 个人和企业 Wi-Fi 安全性 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2） HTTPS 服务器 受信任的根证书目录 TI 信任根公钥
  • 个人和企业 Wi-Fi 安全性
  • 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
  • HTTPS 服务器
  • 受信任的根证书目录
  • TI 信任根公钥
  • 软件知识产权保护： 安全密钥存储 文件系统安全 软件篡改检测 克隆保护 安全启动：启动期间验证运行时二进制的完整性和真实性
  • 安全密钥存储
  • 文件系统安全
  • 软件篡改检测
  • 克隆保护
  • 安全启动：启动期间验证运行时二进制的完整性和真实性
  • 在专用网络处理器上运行的嵌入式网络应用： 具有动态用户回调的 HTTP/HTTPS Web 服务器 mDNS、DNS-SD、DHCP 服务器 Ping
  • 具有动态用户回调的 HTTP/HTTPS Web 服务器
  • mDNS、DNS-SD、DHCP 服务器
  • Ping
  • 恢复机制 — 可恢复为出厂默认设置或恢复为完整出厂映像
  • Wi-Fi TX 功率： 1 DSSS 时为 18.0dBm 54 OFDM 时为 14.5dBm
  • 1 DSSS 时为 18.0dBm
  • 54 OFDM 时为 14.5dBm
  • Wi-Fi RX 灵敏度： 1 DSSS 时为 -96dBm 54 OFDM 时为 -74.5dBm
  • 1 DSSS 时为 -96dBm
  • 54 OFDM 时为 -74.5dBm
  • 应用吞吐量： UDP：16Mbps TCP：13Mbps 峰值：72Mbps
  • UDP：16Mbps
  • TCP：13Mbps
  • 峰值：72Mbps
  • 电源管理子系统： 集成式直流/直流转换器支持宽电源电压范围： VBAT 宽电压模式：2.1 V 至 3.6 V VIO 始终与 VBAT 关联 预稳压 1.85V 模式 高级低功耗模式: 关断：1µA 休眠：4.5µA 低功耗深度睡眠 (LPDS)：135µA（测量对象为具有 256KB RAM 容量的 CC3220R、CC3220S 和 CC3220SF） RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA （测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 10mA） TX 流量（MCU 处于活动模式）：54 OFDM 时为 223mA（测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 15mA），最大功率 空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测量对象为具有 256KB RAM 容量的 CC3220R 和 CC3220S）
  • 集成式直流/直流转换器支持宽电源电压范围： VBAT 宽电压模式：2.1 V 至 3.6 V VIO 始终与 VBAT 关联 预稳压 1.85V 模式
  • VBAT 宽电压模式：2.1 V 至 3.6 V
  • VIO 始终与 VBAT 关联
  • 预稳压 1.85V 模式
  • 高级低功耗模式: 关断：1µA 休眠：4.5µA 低功耗深度睡眠 (LPDS)：135µA（测量对象为具有 256KB RAM 容量的 CC3220R、CC3220S 和 CC3220SF） RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA （测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 10mA） TX 流量（MCU 处于活动模式）：54 OFDM 时为 223mA（测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 15mA），最大功率 空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测量对象为具有 256KB RAM 容量的 CC3220R 和 CC3220S）
  • 关断：1µA
  • 休眠：4.5µA
  • 低功耗深度睡眠 (LPDS)：135µA（测量对象为具有 256KB RAM 容量的 CC3220R、CC3220S 和 CC3220SF）
  • RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA （测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 10mA）
  • TX 流量（MCU 处于活动模式）：54 OFDM 时为 223mA（测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 15mA），最大功率
  • 空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测量对象为具有 256KB RAM 容量的 CC3220R 和 CC3220S）
  • 时钟源： 具有内部振荡器的 40.0MHz 晶体 32.768kHz 晶体或外部 RTC
  • 具有内部振荡器的 40.0MHz 晶体
  • 32.768kHz 晶体或外部 RTC
  • RGK 封装 64 引脚 9mm × 9mm 极薄四方扁平无引线 (VQFN) 封装，0.5mm 间距
  • 64 引脚 9mm × 9mm 极薄四方扁平无引线 (VQFN) 封装，0.5mm 间距
  • 工作温度 环境温度范围：–40°C 至 +85°C
  • 环境温度范围：–40°C 至 +85°C
  • 器件支持 SimpleLink™ MCU 平台开发人员生态系统

产品概述

SoC 无线 MCU CC3220x 器件提供三种型号：CC3220R、CC3220S 和 C3220SF。使用 Wi-Fi CERTIFIED™ 无线微控制器开始您的物联网 (IoT) 设计。 SimpleLink™ Wi-Fi® CC3220x 器件系列是一个片上系统 (SoC) 解决方案，将两个处理器集成在一个芯片上：这些器件引入了可进一步简化物联网连接的新特性和新功能。主要新特性包括：CC3220x 器件系列是 SimpleLink™ MCU 平台的一部分，该平台是一个通用、简单易用的开发环境，基于一个单核软件开发套件 (SDK)、丰富的工具集、参考设计和 E2E™ 社区而构建，支持 Wi-Fi®、低功耗 Bluetooth®、Sub-1GHz 器件和主机 MCU。如需了解更多相关信息，请访问 SimpleLink™ MCU 平台。
查看全部

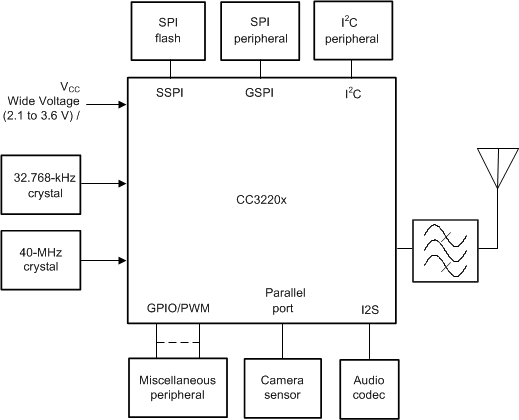

CC3220SM2ARGKR 电路图

CC3220SM2ARGKR 电路图

CC3220SM2ARGKR 电路图
