CC3220SF12ARGKR

Texas Instruments 射频收发器 IC

更新日期：2024-04-01

CC3220SF12ARGKR

Texas Instruments 射频收发器 IC

产品简介：具有 1MB 闪存和 256kB RAM 的 SimpleLink? 32 位 Arm Cortex-M4 Wi-Fi? 无线 MCU

查看详情

CC3220SF12ARGKR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
CC3220SF12ARGKR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
CC3220SF12ARGKR
TI(德州仪器)
VQFN-64
2022+
12000
上海市
-
原装可开发票

CC3220SF12ARGKR 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥75.52000剪切带（CT）2,500 : ￥47.22242卷带（TR）
系列：SimpleLink?
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：TxRx + MCU
射频系列/标准：WiFi
协议：802.11b/g/n
调制：DSSS，OFDM
频率：2.4GHz
数据速率（最大值）：54Mbps
功率 - 输出：18dBm
灵敏度：-96dBm
存储容量：1MB 闪存，256kB RAM
串行接口：ADC，I2C，SPI，UART，PCM
GPIO：27
电压 - 供电：2.1V ~ 3.6V
电流 - 接收：59mA
电流 - 传输：223mA
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：64-VFQFN 裸露焊盘
供应商器件封装：64-VQFN（9x9）

产品特性

双核架构：用户专用的应用 MCU 子系统高度集成的 Wi-Fi 网络处理器
用户专用的应用 MCU 子系统
高度集成的 Wi-Fi 网络处理器
丰富的物联网安全功能：增强的物联网网络安全性非对称密钥和唯一器件身份软件知识产权保护和安全存储 (CC3220S/CC3220SF)
增强的物联网网络安全性
非对称密钥和唯一器件身份
软件知识产权保护和安全存储 (CC3220S/CC3220SF)
高级低功耗模式，适用于电池供电应用
内置电源管理子系统
工业温度：–40°C 至 85°C
芯片级 Wi-Fi Alliance Wi-Fi CERTIFIED™
应用微控制器子系统：运行频率为 80 MHz 的 Arm Cortex-M4 内核嵌入式存储器： 256KB RAM 可选的 1MB 可执行文件闪存外部串行闪存外设： McASP 支持两个 I2S 通道 SD、SPI、I2C、UART 8 位同步成像仪接口 4 通道 12 位 ADC 4 个具有 16 位 PWM 模式的通用计时器 (GPT) 看门狗计时器多达 27 个 GPIO 引脚调试接口：JTAG、cJTAG、SWD
运行频率为 80 MHz 的 Arm Cortex-M4 内核
嵌入式存储器： 256KB RAM 可选的 1MB 可执行文件闪存外部串行闪存
256KB RAM
可选的 1MB 可执行文件闪存
外部串行闪存
外设： McASP 支持两个 I2S 通道 SD、SPI、I2C、UART 8 位同步成像仪接口 4 通道 12 位 ADC 4 个具有 16 位 PWM 模式的通用计时器 (GPT) 看门狗计时器多达 27 个 GPIO 引脚调试接口：JTAG、cJTAG、SWD
McASP 支持两个 I2S 通道
SD、SPI、I2C、UART
8 位同步成像仪接口
4 通道 12 位 ADC
4 个具有 16 位 PWM 模式的通用计时器 (GPT)
看门狗计时器
多达 27 个 GPIO 引脚
调试接口：JTAG、cJTAG、SWD
Wi-Fi 网络处理器 (NWP) 子系统： Wi-Fi 模式： 802.11b/g/n 基站 802.11b/g 接入点 (AP) 支持多达 4 个基站 Wi-Fi Direct 客户端和组所有者 WPA2 个人版和企业版安全性：WEP、WPA™/WPA2™ PSK、WPA2 企业版 (802.1x)、WPA3™ 个人版、WPA3™ 企业版 IPv4 和 IPv6 TCP/IP 堆栈行业标准 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字 IP 寻址：具有重复地址检测 (DAD) 的静态 IP、LLA、DHCPv4、DHCPv6 适用于自主和快速 Wi-Fi 连接的 SimpleLink 连接管理器可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi RESTful API 允许使用内部 HTTP 服务器广泛的安全功能：硬件特性：独立执行环境器件标识针对高级快速安全性的硬件加密引擎，其中包括AES、DES、3DES、SHA2、MD5、CRC 和校验和初始安全编程调试安全性 JTAG 和调试端口处于锁定状态个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）网络安全性：个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2） HTTPS 服务器受信任的根证书目录 TI 信任根公钥软件知识产权保护：安全密钥存储文件系统安全软件篡改检测克隆保护安全启动：启动期间验证运行时二进制的完整性和真实性在专用网络处理器上运行的嵌入式网络应用：具有动态用户回调的 HTTP/HTTPS Web 服务器 mDNS、DNS-SD、DHCP 服务器 Ping 恢复机制 — 可恢复为出厂默认设置或恢复为完整出厂映像 Wi-Fi TX 功率： 1 DSSS 时为 18.0dBm 54 OFDM 时为 14.5dBm Wi-Fi RX 灵敏度： 1 DSSS 时为 -96dBm 54 OFDM 时为 -74.5dBm 应用吞吐量： UDP：16Mbps TCP：13Mbps 峰值：72Mbps
Wi-Fi 模式： 802.11b/g/n 基站 802.11b/g 接入点 (AP) 支持多达 4 个基站 Wi-Fi Direct 客户端和组所有者
802.11b/g/n 基站
802.11b/g 接入点 (AP) 支持多达 4 个基站
Wi-Fi Direct 客户端和组所有者
WPA2 个人版和企业版安全性：WEP、WPA™/WPA2™ PSK、WPA2 企业版 (802.1x)、WPA3™ 个人版、WPA3™ 企业版
IPv4 和 IPv6 TCP/IP 堆栈
行业标准 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字
16 个同步 TCP 或 UDP 套接字
6 个同步 TLS 和 SSL 套接字
IP 寻址：具有重复地址检测 (DAD) 的静态 IP、LLA、DHCPv4、DHCPv6
适用于自主和快速 Wi-Fi 连接的 SimpleLink 连接管理器
可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi
RESTful API 允许使用内部 HTTP 服务器
广泛的安全功能：硬件特性：独立执行环境器件标识针对高级快速安全性的硬件加密引擎，其中包括AES、DES、3DES、SHA2、MD5、CRC 和校验和初始安全编程调试安全性 JTAG 和调试端口处于锁定状态个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）网络安全性：个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2） HTTPS 服务器受信任的根证书目录 TI 信任根公钥软件知识产权保护：安全密钥存储文件系统安全软件篡改检测克隆保护安全启动：启动期间验证运行时二进制的完整性和真实性
硬件特性：独立执行环境器件标识针对高级快速安全性的硬件加密引擎，其中包括AES、DES、3DES、SHA2、MD5、CRC 和校验和初始安全编程调试安全性 JTAG 和调试端口处于锁定状态个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
独立执行环境
器件标识
针对高级快速安全性的硬件加密引擎，其中包括AES、DES、3DES、SHA2、MD5、CRC 和校验和
初始安全编程调试安全性 JTAG 和调试端口处于锁定状态
调试安全性
JTAG 和调试端口处于锁定状态
个人和企业 Wi-Fi 安全性
安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
网络安全性：个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2） HTTPS 服务器受信任的根证书目录 TI 信任根公钥
个人和企业 Wi-Fi 安全性
安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
HTTPS 服务器
受信任的根证书目录
TI 信任根公钥
软件知识产权保护：安全密钥存储文件系统安全软件篡改检测克隆保护安全启动：启动期间验证运行时二进制的完整性和真实性
安全密钥存储
文件系统安全
软件篡改检测
克隆保护
安全启动：启动期间验证运行时二进制的完整性和真实性
在专用网络处理器上运行的嵌入式网络应用：具有动态用户回调的 HTTP/HTTPS Web 服务器 mDNS、DNS-SD、DHCP 服务器 Ping
具有动态用户回调的 HTTP/HTTPS Web 服务器
mDNS、DNS-SD、DHCP 服务器
Ping
恢复机制 — 可恢复为出厂默认设置或恢复为完整出厂映像
Wi-Fi TX 功率： 1 DSSS 时为 18.0dBm 54 OFDM 时为 14.5dBm
1 DSSS 时为 18.0dBm
54 OFDM 时为 14.5dBm
Wi-Fi RX 灵敏度： 1 DSSS 时为 -96dBm 54 OFDM 时为 -74.5dBm
1 DSSS 时为 -96dBm
54 OFDM 时为 -74.5dBm
应用吞吐量： UDP：16Mbps TCP：13Mbps 峰值：72Mbps
UDP：16Mbps
TCP：13Mbps
峰值：72Mbps
电源管理子系统：集成式直流/直流转换器支持宽电源电压范围： VBAT 宽电压模式：2.1 V 至 3.6 V VIO 始终与 VBAT 关联预稳压 1.85V 模式高级低功耗模式: 关断：1µA 休眠：4.5µA 低功耗深度睡眠 (LPDS)：135µA（测量对象为具有 256KB RAM 容量的 CC3220R、CC3220S 和 CC3220SF） RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA （测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 10mA） TX 流量（MCU 处于活动模式）：54 OFDM 时为 223mA（测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 15mA），最大功率空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测量对象为具有 256KB RAM 容量的 CC3220R 和 CC3220S）
集成式直流/直流转换器支持宽电源电压范围： VBAT 宽电压模式：2.1 V 至 3.6 V VIO 始终与 VBAT 关联预稳压 1.85V 模式
VBAT 宽电压模式：2.1 V 至 3.6 V
VIO 始终与 VBAT 关联
预稳压 1.85V 模式
高级低功耗模式: 关断：1µA 休眠：4.5µA 低功耗深度睡眠 (LPDS)：135µA（测量对象为具有 256KB RAM 容量的 CC3220R、CC3220S 和 CC3220SF） RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA （测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 10mA） TX 流量（MCU 处于活动模式）：54 OFDM 时为 223mA（测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 15mA），最大功率空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测量对象为具有 256KB RAM 容量的 CC3220R 和 CC3220S）
关断：1µA
休眠：4.5µA
低功耗深度睡眠 (LPDS)：135µA（测量对象为具有 256KB RAM 容量的 CC3220R、CC3220S 和 CC3220SF）
RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA （测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 10mA）
TX 流量（MCU 处于活动模式）：54 OFDM 时为 223mA（测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 15mA），最大功率
空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测量对象为具有 256KB RAM 容量的 CC3220R 和 CC3220S）
时钟源：具有内部振荡器的 40.0MHz 晶体 32.768kHz 晶体或外部 RTC
具有内部振荡器的 40.0MHz 晶体
32.768kHz 晶体或外部 RTC
RGK 封装 64 引脚 9mm × 9mm 极薄四方扁平无引线 (VQFN) 封装，0.5mm 间距
64 引脚 9mm × 9mm 极薄四方扁平无引线 (VQFN) 封装，0.5mm 间距
工作温度环境温度范围：–40°C 至 +85°C
环境温度范围：–40°C 至 +85°C
器件支持 SimpleLink™ MCU 平台开发人员生态系统

产品概述

SoC 无线 MCU CC3220x 器件提供三种型号：CC3220R、CC3220S 和 C3220SF。使用 Wi-Fi CERTIFIED™ 无线微控制器开始您的物联网 (IoT) 设计。 SimpleLink™ Wi-Fi® CC3220x 器件系列是一个片上系统 (SoC) 解决方案，将两个处理器集成在一个芯片上：这些器件引入了可进一步简化物联网连接的新特性和新功能。主要新特性包括：CC3220x 器件系列是 SimpleLink™ MCU 平台的一部分，该平台是一个通用、简单易用的开发环境，基于一个单核软件开发套件 (SDK)、丰富的工具集、参考设计和 E2E™ 社区而构建，支持 Wi-Fi®、低功耗 Bluetooth®、Sub-1GHz 器件和主机 MCU。如需了解更多相关信息，请访问 SimpleLink™ MCU 平台。

查看全部

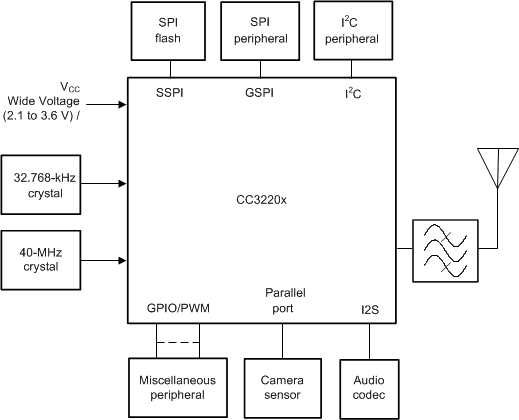

CC3220SF12ARGKR 电路图
