更新日期：2024-04-01
产品简介：SimpleLink? 32 位 Arm Cortex-M4 Wi-Fi CERTIFIED? 无线模块
查看详情CC3220MODSF12MOBR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
Module
2022+ -
12000
-
上海市
-
-
-
原装可开发票
CC3220MODSF12MOBR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥141.75000剪切带（CT）750 : ￥101.24201卷带（TR）
- 系列：SimpleLink?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：TxRx + MCU
- 射频系列/标准：WiFi
- 协议：802.11b/g/n
- 调制：DSSS，OFDM
- 频率：2.4GHz
- 数据速率（最大值）：-
- 功率 - 输出：17dBm
- 灵敏度：-95dBm
- 存储容量：1MB 闪存，256kB RAM
- 串行接口：I2C，SPI，UART
- GPIO：21
- 电压 - 供电：2.3V ~ 3.6V
- 电流 - 接收：59mA
- 电流 - 传输：223mA
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装型
- 封装/外壳：63-SMD 模块
- 供应商器件封装：63-QFM（20.5x17.5）
产品特性
- CC3220MODx 无线 MCU 模块系列，包含 SimpleLink™ Wi-Fi 单芯片无线 MCU - CC3220MODS 和 CC3220MODAS 模块包含 CC3220SM2ARGK 无线 MCU；CC3220MODSF 和 CC3220MODASF 模块包含 CC3220SF12ARGK 无线 MCU。完全集成的工业温度级绿色模块，包括所有必需的时钟、SPI 闪存和无源器件
- CC3220MODAx 模块包含一体化天线，可轻松集成到主机系统中
- CC3220MODx 和 CC3220MODAx SimpleLink™ Wi-Fi® 无线 MCU 片上系统 (SoC) 包含支持两种独立执行环境的单芯片： 用户应用专用的 Arm Cortex-M4 MCU 用以运行所有 Wi-Fi 和互联网逻辑层的网络处理器 MCU
- 用户应用专用的 Arm Cortex-M4 MCU
- 用以运行所有 Wi-Fi 和互联网逻辑层的网络处理器 MCU
- 获得 FCC、IC、CE、MIC 和 SRRC 认证
- Wi-Fi Alliance 成员可以申请 Wi-Fi CERTIFIED™ 模块的证书转让
- 1.27mm 间距 QFM 封装，实现轻松组装和低成本 PCB 设计
- 应用 MCU 子系统： Arm® Cortex®-M4 内核，运行频率 80MHz 嵌入式存储器： CC3220MODS 和 CC3220MODAx 型号包含 256KB RAM CC3220MODSF 和 CC3220MODASF 是基于闪存的 MCU，集成 1MB 闪存和 256KB RAM 采用 ROM 的外设驱动器 McASP 支持两个 I2S 通道 SD SPI I2C UART 8 位 同步图像接口 4 个 具有 16 位 PWM 模式的通用计时器 (GPT) 1 个看门狗计时器模块 4 通道、12 位模数转换器 (ADC) 调试接口：JTAG、cJTAG 和 SWD
- Arm® Cortex®-M4 内核，运行频率 80MHz
- 嵌入式存储器： CC3220MODS 和 CC3220MODAx 型号包含 256KB RAM CC3220MODSF 和 CC3220MODASF 是基于闪存的 MCU，集成 1MB 闪存和 256KB RAM 采用 ROM 的外设驱动器
- CC3220MODS 和 CC3220MODAx 型号包含 256KB RAM
- CC3220MODSF 和 CC3220MODASF 是基于闪存的 MCU，集成 1MB 闪存和 256KB RAM
- 采用 ROM 的外设驱动器
- McASP 支持两个 I2S 通道
- SD
- SPI
- I2C
- UART
- 8 位 同步图像接口
- 4 个 具有 16 位 PWM 模式的通用计时器 (GPT)
- 1 个看门狗计时器模块
- 4 通道、12 位模数转换器 (ADC)
- 调试接口：JTAG、cJTAG 和 SWD
- Wi-Fi 网络处理器子系统： Wi-Fi® Internet-on-a chip™ 专用 Arm® MCU 可将 Wi-Fi 和互联网协议完全从应用 MCU 中转移 Wi-Fi® 模式： 802.11b/g/n 基站 802.11b/g/n 接入点支持多达 4 个基站 Wi-Fi Direct 客户端和组所有者 WPA2™ 个人版和企业版安全性：WEP、WPA™、WPA2 PSK 和 WPA2 企业版 (802.1x)、WPA3™ 个人版和企业版 IPv4 和 IPv6 TCP 与 IP 堆栈 业界通用 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字 IP 寻址：具有重复地址检测 (DAD) 的 StaticIP、LLA、DHCPv4、DHCPv6 SimpleLink™ 技术连接管理器，可实现自主快速的 Wi-Fi 连接 可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi RESTful API 支持（使用内部 HTTP 服务器） 在专用网络处理器上运行的嵌入式网络应用 广泛的安全特性： 硬件特性： 独立执行环境 器件身份 用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和 初始安全编程： 调试安全性 JTAG 和调试端口处于锁定状态 个人和企业 Wi-Fi 安全性 安全套接字 （SSLv3、TLS1.0、TLS1.1、TLS1.2） 网络安全性 HTTPS 服务器 受信任的根证书目录 TI 信任根公钥 SW IP 保护： 安全密钥存储 文件系统安全性 软件篡改检测 克隆保护 安全启动：启动期间验证运行时二进制的完整性和真实性 在专用网络处理器上运行的嵌入式网络应用： 具有动态用户回调的 HTTP 和 HTTPS 网络服务器 mDNS、DNS-SD 和 DHCP 服务器 Ping 恢复机制：可恢复到出厂默认设置或恢复到完整出厂映像 Wi-Fi TX 功率： 1 DSSS 时为 17.0dBm 54 OFDM 时为 13.5dBm Wi-Fi RX 灵敏度： 1 DSSS 时为 –9 5.0dBm 54 OFDM 时为 –73 .5dBm 应用吞吐量： UDP：16Mbps TCP：13Mbps
- Wi-Fi® Internet-on-a chip™ 专用 Arm® MCU 可将 Wi-Fi 和互联网协议完全从应用 MCU 中转移
- Wi-Fi® 模式： 802.11b/g/n 基站 802.11b/g/n 接入点支持多达 4 个基站 Wi-Fi Direct 客户端和组所有者 WPA2™ 个人版和企业版安全性：WEP、WPA™、WPA2 PSK 和 WPA2 企业版 (802.1x)、WPA3™ 个人版和企业版 IPv4 和 IPv6 TCP 与 IP 堆栈 业界通用 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字 IP 寻址：具有重复地址检测 (DAD) 的 StaticIP、LLA、DHCPv4、DHCPv6 SimpleLink™ 技术连接管理器，可实现自主快速的 Wi-Fi 连接 可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi RESTful API 支持（使用内部 HTTP 服务器） 在专用网络处理器上运行的嵌入式网络应用 广泛的安全特性： 硬件特性： 独立执行环境 器件身份 用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和 初始安全编程： 调试安全性 JTAG 和调试端口处于锁定状态 个人和企业 Wi-Fi 安全性 安全套接字 （SSLv3、TLS1.0、TLS1.1、TLS1.2） 网络安全性 HTTPS 服务器 受信任的根证书目录 TI 信任根公钥 SW IP 保护： 安全密钥存储 文件系统安全性 软件篡改检测 克隆保护 安全启动：启动期间验证运行时二进制的完整性和真实性 在专用网络处理器上运行的嵌入式网络应用： 具有动态用户回调的 HTTP 和 HTTPS 网络服务器 mDNS、DNS-SD 和 DHCP 服务器 Ping 恢复机制：可恢复到出厂默认设置或恢复到完整出厂映像
- 802.11b/g/n 基站
- 802.11b/g/n 接入点支持多达 4 个基站
- Wi-Fi Direct 客户端和组所有者
- WPA2™ 个人版和企业版安全性：WEP、WPA™、WPA2 PSK 和 WPA2 企业版 (802.1x)、WPA3™ 个人版和企业版
- IPv4 和 IPv6 TCP 与 IP 堆栈
- 业界通用 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字
- 16 个同步 TCP 或 UDP 套接字
- 6 个同步 TLS 和 SSL 套接字
- IP 寻址：具有重复地址检测 (DAD) 的 StaticIP、LLA、DHCPv4、DHCPv6
- SimpleLink™ 技术连接管理器，可实现自主快速的 Wi-Fi 连接
- 可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi
- RESTful API 支持（使用内部 HTTP 服务器）
- 在专用网络处理器上运行的嵌入式网络应用
- 广泛的安全特性： 硬件特性： 独立执行环境 器件身份 用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和 初始安全编程： 调试安全性 JTAG 和调试端口处于锁定状态 个人和企业 Wi-Fi 安全性 安全套接字 （SSLv3、TLS1.0、TLS1.1、TLS1.2）
- 硬件特性： 独立执行环境 器件身份 用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和
- 独立执行环境
- 器件身份
- 用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和
- 初始安全编程： 调试安全性 JTAG 和调试端口处于锁定状态
- 调试安全性
- JTAG 和调试端口处于锁定状态
- 个人和企业 Wi-Fi 安全性
- 安全套接字 （SSLv3、TLS1.0、TLS1.1、TLS1.2）
- 网络安全性 HTTPS 服务器 受信任的根证书目录 TI 信任根公钥
- HTTPS 服务器
- 受信任的根证书目录
- TI 信任根公钥
- SW IP 保护： 安全密钥存储 文件系统安全性 软件篡改检测 克隆保护 安全启动：启动期间验证运行时二进制的完整性和真实性
- 安全密钥存储
- 文件系统安全性
- 软件篡改检测
- 克隆保护
- 安全启动：启动期间验证运行时二进制的完整性和真实性
- 在专用网络处理器上运行的嵌入式网络应用： 具有动态用户回调的 HTTP 和 HTTPS 网络服务器 mDNS、DNS-SD 和 DHCP 服务器 Ping
- 具有动态用户回调的 HTTP 和 HTTPS 网络服务器
- mDNS、DNS-SD 和 DHCP 服务器
- Ping
- 恢复机制：可恢复到出厂默认设置或恢复到完整出厂映像
- Wi-Fi TX 功率： 1 DSSS 时为 17.0dBm 54 OFDM 时为 13.5dBm
- 1 DSSS 时为 17.0dBm
- 54 OFDM 时为 13.5dBm
- Wi-Fi RX 灵敏度： 1 DSSS 时为 –9 5.0dBm 54 OFDM 时为 –73 .5dBm
- 1 DSSS 时为 –9 5.0dBm
- 54 OFDM 时为 –73 .5dBm
- 应用吞吐量： UDP：16Mbps TCP：13Mbps
- UDP：16Mbps
- TCP：13Mbps
- 电源管理子系统： 具有宽电源电压范围的 集成式直流/直流转换器 VBAT：2.3V 至 3.6V 高级低功耗模式： 关断：1µA 休眠：5µA 低功耗深度睡眠 (LPDS)：135µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF） RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA） TX 流量（MCU 处于活动模式）：在 54 OFDM、最大功耗时为 223mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA） 空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
- 具有宽电源电压范围的 集成式直流/直流转换器 VBAT：2.3V 至 3.6V
- VBAT：2.3V 至 3.6V
- 高级低功耗模式： 关断：1µA 休眠：5µA 低功耗深度睡眠 (LPDS)：135µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF） RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA） TX 流量（MCU 处于活动模式）：在 54 OFDM、最大功耗时为 223mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA） 空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
- 关断：1µA
- 休眠：5µA
- 低功耗深度睡眠 (LPDS)：135µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
- RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA）
- TX 流量（MCU 处于活动模式）：在 54 OFDM、最大功耗时为 223mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA）
- 空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
- 其他集成元件： 40.0MHz 晶体 32.768kHz 晶体 (RTC) 32 兆位 SPI 串行闪存 射频滤波器和无源器件
- 40.0MHz 晶体
- 32.768kHz 晶体 (RTC)
- 32 兆位 SPI 串行闪存
- 射频滤波器和无源器件
- 尺寸兼容的 QFM 封装： CC3220MODx：1.27mm 间距、 63 引脚、20.5mm × 17.5mm CC3220MODAx：1.27mm 间距、 63 引脚、20.5mm × 25.0mm
- CC3220MODx：1.27mm 间距、 63 引脚、20.5mm × 17.5mm
- CC3220MODAx：1.27mm 间距、 63 引脚、20.5mm × 25.0mm
- 工作温度： 环境温度范围：–40°C 至 +85°C
- 环境温度范围：–40°C 至 +85°C
- 模块支持 SimpleLink 开发人员生态系统
产品概述
使用此完全可编程的无线微控制器 (MCU) 模块开始您的设计，它经过 FCC、IC、CE、MIC 和 SRRC 认证，且具有内置 Wi-Fi 连接。德州仪器 (TI)™ 的 SimpleLink™ CC3220MODx 和 CC3220MODAx 模块系列专为物联网而设计，是集成了两个物理隔离片上 MCU 的无线模块。 CC3220MODx 和 CC3220MODAx 无线 MCU 系列属于 TI 第二代 Internet-on-a chip™ 系列解决方案。这一代引进了可进一步简化互联网连接的新特性和功能。新功能包括： 电源管理子系统包括支持宽电源电压范围的集成式直流/直流转换器。此子系统支持低功耗深度睡眠、RTC 休眠（仅消耗 5µA）和关断模式（仅消耗 1µA）等低功耗模式，有助于延长电池寿命。该模块包含多种外设，如快速并行摄像头接口、I2S、SD、UART、SPI、I2C 和 4 通道 ADC。SimpleLink CC3220MODx 和 CC3220MODAx 模块系列有 4 个不同的模块型号：CC3220MODS、CC3220MODSF、CC3220MODA 和 CC3220MODASF。 这 4 个模块集成有 40MHz 晶体、32.768kHz RTC 时钟、32Mb SPI 串行闪存、射频滤波器和无源器件。这些模块还具有其他安全功能，例如经过加密和身份验证的文件系统、用户 IP 加密和身份验证、安全引导（闪存引导时对应用映像进行身份验证和完整性验证）等。CC3220MODx 和 CC3220MODAx 器件是 SimpleLink™ MCU 平台的一部分，包含 Wi-Fi、低功耗蓝牙、低于 1GHz 和主机 MCU。它们都共用配有单核软件开发套件 (SDK) 和丰富工具集的通用、易用型开发环境。一次性集成 SimpleLink 平台后，用户可以将产品组合中器件的任何组合添加至您的设计中。SimpleLink 平台的最终目标是确保设计要求变更时，完全重复使用代码。CC3220MODx 和 CC3220MODAx 模块系列是完整的平台解决方案，其中包括软件、示例应用、工具、用户和编程指南、参考设计以及 E2E™ 在线社区。该模块系列还是 SimpleLink™ MCU 产品系列的一部分，并且支持 SimpleLink™ 开发人员生态系统。如需了解更多相关信息，请访问 www.ti.com.cn/simplelink/cn。

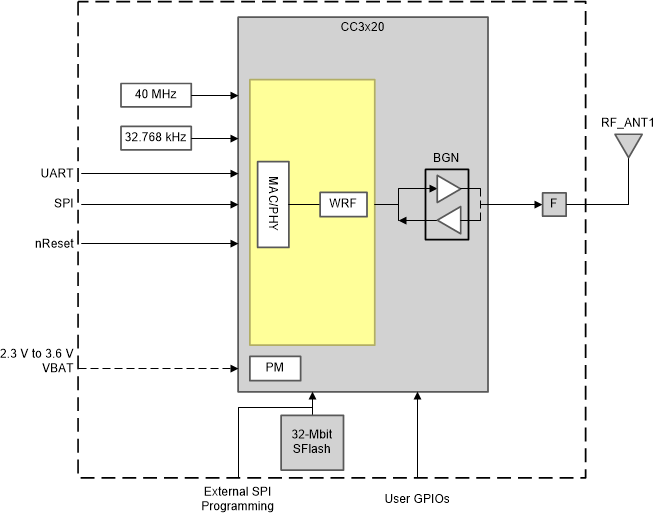

CC3220MODSF12MOBR 电路图
CC3220MODSF12MOBR 电路图
