CC3220MODASF12MONR

Texas Instruments 射频收发器 IC

更新日期：2024-04-01

CC3220MODASF12MONR

Texas Instruments 射频收发器 IC

产品简介：具有天线的 SimpleLink? 32 位 Arm Cortex-M4 Wi-Fi CERTIFIED? 无线模块

查看详情

CC3220MODASF12MONR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
CC3220MODASF12MONR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
CC3220MODASF12MONR
TI(德州仪器)
QFM-63
2022+
12000
上海市
-
原装可开发票

CC3220MODASF12MONR 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥150.25000剪切带（CT）600 : ￥107.31175卷带（TR）
系列：SimpleLink?
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：TxRx + MCU
射频系列/标准：WiFi
协议：802.11b/g/n
调制：DSSS，OFDM
频率：2.4GHz
数据速率（最大值）：-
功率 - 输出：17dBm
灵敏度：-95dBm
存储容量：1MB 闪存，256kB RAM
串行接口：-
GPIO：21
电压 - 供电：2.3V ~ 3.6V
电流 - 接收：-
电流 - 传输：-
工作温度：-40°C ~ 85°C
安装类型：-
封装/外壳：63-SMD 模块
供应商器件封装：-

产品特性

CC3220MODx 无线 MCU 模块系列，包含 SimpleLink™ Wi-Fi 单芯片无线 MCU - CC3220MODS 和 CC3220MODAS 模块包含 CC3220SM2ARGK 无线 MCU；CC3220MODSF 和 CC3220MODASF 模块包含 CC3220SF12ARGK 无线 MCU。完全集成的工业温度级绿色模块，包括所有必需的时钟、SPI 闪存和无源器件
CC3220MODAx 模块包含一体化天线，可轻松集成到主机系统中
CC3220MODx 和 CC3220MODAx SimpleLink™ Wi-Fi® 无线 MCU 片上系统 (SoC) 包含支持两种独立执行环境的单芯片：用户应用专用的 Arm Cortex-M4 MCU 用以运行所有 Wi-Fi 和互联网逻辑层的网络处理器 MCU
用户应用专用的 Arm Cortex-M4 MCU
用以运行所有 Wi-Fi 和互联网逻辑层的网络处理器 MCU
获得 FCC、IC、CE、MIC 和 SRRC 认证
Wi-Fi Alliance 成员可以申请 Wi-Fi CERTIFIED™ 模块的证书转让
1.27mm 间距 QFM 封装，实现轻松组装和低成本 PCB 设计
应用 MCU 子系统： Arm® Cortex®-M4 内核，运行频率 80MHz 嵌入式存储器： CC3220MODS 和 CC3220MODAx 型号包含 256KB RAM CC3220MODSF 和 CC3220MODASF 是基于闪存的 MCU，集成 1MB 闪存和 256KB RAM 采用 ROM 的外设驱动器 McASP 支持两个 I2S 通道 SD SPI I2C UART 8 位同步图像接口 4 个具有 16 位 PWM 模式的通用计时器 (GPT) 1 个看门狗计时器模块 4 通道、12 位模数转换器 (ADC) 调试接口：JTAG、cJTAG 和 SWD
Arm® Cortex®-M4 内核，运行频率 80MHz
嵌入式存储器： CC3220MODS 和 CC3220MODAx 型号包含 256KB RAM CC3220MODSF 和 CC3220MODASF 是基于闪存的 MCU，集成 1MB 闪存和 256KB RAM 采用 ROM 的外设驱动器
CC3220MODS 和 CC3220MODAx 型号包含 256KB RAM
CC3220MODSF 和 CC3220MODASF 是基于闪存的 MCU，集成 1MB 闪存和 256KB RAM
采用 ROM 的外设驱动器
McASP 支持两个 I2S 通道
SD
SPI
I2C
UART
8 位同步图像接口
4 个具有 16 位 PWM 模式的通用计时器 (GPT)
1 个看门狗计时器模块
4 通道、12 位模数转换器 (ADC)
调试接口：JTAG、cJTAG 和 SWD
Wi-Fi 网络处理器子系统： Wi-Fi® Internet-on-a chip™ 专用 Arm® MCU 可将 Wi-Fi 和互联网协议完全从应用 MCU 中转移 Wi-Fi® 模式： 802.11b/g/n 基站 802.11b/g/n 接入点支持多达 4 个基站 Wi-Fi Direct 客户端和组所有者 WPA2™ 个人版和企业版安全性：WEP、WPA™、WPA2 PSK 和 WPA2 企业版 (802.1x)、WPA3™ 个人版和企业版 IPv4 和 IPv6 TCP 与 IP 堆栈业界通用 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字 IP 寻址：具有重复地址检测 (DAD) 的 StaticIP、LLA、DHCPv4、DHCPv6 SimpleLink™ 技术连接管理器，可实现自主快速的 Wi-Fi 连接可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi RESTful API 支持（使用内部 HTTP 服务器）在专用网络处理器上运行的嵌入式网络应用广泛的安全特性：硬件特性：独立执行环境器件身份用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和初始安全编程：调试安全性 JTAG 和调试端口处于锁定状态个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）网络安全性 HTTPS 服务器受信任的根证书目录 TI 信任根公钥 SW IP 保护：安全密钥存储文件系统安全性软件篡改检测克隆保护安全启动：启动期间验证运行时二进制的完整性和真实性在专用网络处理器上运行的嵌入式网络应用：具有动态用户回调的 HTTP 和 HTTPS 网络服务器 mDNS、DNS-SD 和 DHCP 服务器 Ping 恢复机制：可恢复到出厂默认设置或恢复到完整出厂映像 Wi-Fi TX 功率： 1 DSSS 时为 17.0dBm 54 OFDM 时为 13.5dBm Wi-Fi RX 灵敏度： 1 DSSS 时为 –9 5.0dBm 54 OFDM 时为 –73 .5dBm 应用吞吐量： UDP：16Mbps TCP：13Mbps
Wi-Fi® Internet-on-a chip™ 专用 Arm® MCU 可将 Wi-Fi 和互联网协议完全从应用 MCU 中转移
Wi-Fi® 模式： 802.11b/g/n 基站 802.11b/g/n 接入点支持多达 4 个基站 Wi-Fi Direct 客户端和组所有者 WPA2™ 个人版和企业版安全性：WEP、WPA™、WPA2 PSK 和 WPA2 企业版 (802.1x)、WPA3™ 个人版和企业版 IPv4 和 IPv6 TCP 与 IP 堆栈业界通用 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字 IP 寻址：具有重复地址检测 (DAD) 的 StaticIP、LLA、DHCPv4、DHCPv6 SimpleLink™ 技术连接管理器，可实现自主快速的 Wi-Fi 连接可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi RESTful API 支持（使用内部 HTTP 服务器）在专用网络处理器上运行的嵌入式网络应用广泛的安全特性：硬件特性：独立执行环境器件身份用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和初始安全编程：调试安全性 JTAG 和调试端口处于锁定状态个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）网络安全性 HTTPS 服务器受信任的根证书目录 TI 信任根公钥 SW IP 保护：安全密钥存储文件系统安全性软件篡改检测克隆保护安全启动：启动期间验证运行时二进制的完整性和真实性在专用网络处理器上运行的嵌入式网络应用：具有动态用户回调的 HTTP 和 HTTPS 网络服务器 mDNS、DNS-SD 和 DHCP 服务器 Ping 恢复机制：可恢复到出厂默认设置或恢复到完整出厂映像
802.11b/g/n 基站
802.11b/g/n 接入点支持多达 4 个基站
Wi-Fi Direct 客户端和组所有者
WPA2™ 个人版和企业版安全性：WEP、WPA™、WPA2 PSK 和 WPA2 企业版 (802.1x)、WPA3™ 个人版和企业版
IPv4 和 IPv6 TCP 与 IP 堆栈
业界通用 BSD 套接字应用编程接口 (API)： 16 个同步 TCP 或 UDP 套接字 6 个同步 TLS 和 SSL 套接字
16 个同步 TCP 或 UDP 套接字
6 个同步 TLS 和 SSL 套接字
IP 寻址：具有重复地址检测 (DAD) 的 StaticIP、LLA、DHCPv4、DHCPv6
SimpleLink™ 技术连接管理器，可实现自主快速的 Wi-Fi 连接
可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi
RESTful API 支持（使用内部 HTTP 服务器）
在专用网络处理器上运行的嵌入式网络应用
广泛的安全特性：硬件特性：独立执行环境器件身份用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和初始安全编程：调试安全性 JTAG 和调试端口处于锁定状态个人和企业 Wi-Fi 安全性安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
硬件特性：独立执行环境器件身份用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和
独立执行环境
器件身份
用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和
初始安全编程：调试安全性 JTAG 和调试端口处于锁定状态
调试安全性
JTAG 和调试端口处于锁定状态
个人和企业 Wi-Fi 安全性
安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
网络安全性 HTTPS 服务器受信任的根证书目录 TI 信任根公钥
HTTPS 服务器
受信任的根证书目录
TI 信任根公钥
SW IP 保护：安全密钥存储文件系统安全性软件篡改检测克隆保护安全启动：启动期间验证运行时二进制的完整性和真实性
安全密钥存储
文件系统安全性
软件篡改检测
克隆保护
安全启动：启动期间验证运行时二进制的完整性和真实性
在专用网络处理器上运行的嵌入式网络应用：具有动态用户回调的 HTTP 和 HTTPS 网络服务器 mDNS、DNS-SD 和 DHCP 服务器 Ping
具有动态用户回调的 HTTP 和 HTTPS 网络服务器
mDNS、DNS-SD 和 DHCP 服务器
Ping
恢复机制：可恢复到出厂默认设置或恢复到完整出厂映像
Wi-Fi TX 功率： 1 DSSS 时为 17.0dBm 54 OFDM 时为 13.5dBm
1 DSSS 时为 17.0dBm
54 OFDM 时为 13.5dBm
Wi-Fi RX 灵敏度： 1 DSSS 时为 –9 5.0dBm 54 OFDM 时为 –73 .5dBm
1 DSSS 时为 –9 5.0dBm
54 OFDM 时为 –73 .5dBm
应用吞吐量： UDP：16Mbps TCP：13Mbps
UDP：16Mbps
TCP：13Mbps
电源管理子系统：具有宽电源电压范围的集成式直流/直流转换器 VBAT：2.3V 至 3.6V 高级低功耗模式：关断：1µA 休眠：5µA 低功耗深度睡眠 (LPDS)：135µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF） RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA） TX 流量（MCU 处于活动模式）：在 54 OFDM、最大功耗时为 223mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA）空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
具有宽电源电压范围的集成式直流/直流转换器 VBAT：2.3V 至 3.6V
VBAT：2.3V 至 3.6V
高级低功耗模式：关断：1µA 休眠：5µA 低功耗深度睡眠 (LPDS)：135µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF） RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA） TX 流量（MCU 处于活动模式）：在 54 OFDM、最大功耗时为 223mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA）空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
关断：1µA
休眠：5µA
低功耗深度睡眠 (LPDS)：135µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA）
TX 流量（MCU 处于活动模式）：在 54 OFDM、最大功耗时为 223mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA）
空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
其他集成元件： 40.0MHz 晶体 32.768kHz 晶体 (RTC) 32 兆位 SPI 串行闪存射频滤波器和无源器件
40.0MHz 晶体
32.768kHz 晶体 (RTC)
32 兆位 SPI 串行闪存
射频滤波器和无源器件
尺寸兼容的 QFM 封装： CC3220MODx：1.27mm 间距、 63 引脚、20.5mm × 17.5mm CC3220MODAx：1.27mm 间距、 63 引脚、20.5mm × 25.0mm
CC3220MODx：1.27mm 间距、 63 引脚、20.5mm × 17.5mm
CC3220MODAx：1.27mm 间距、 63 引脚、20.5mm × 25.0mm
工作温度：环境温度范围：–40°C 至 +85°C
环境温度范围：–40°C 至 +85°C
模块支持 SimpleLink 开发人员生态系统

产品概述

使用此完全可编程的无线微控制器 (MCU) 模块开始您的设计，它经过 FCC、IC、CE、MIC 和 SRRC 认证，且具有内置 Wi-Fi 连接。德州仪器 (TI)™ 的 SimpleLink™ CC3220MODx 和 CC3220MODAx 模块系列专为物联网而设计，是集成了两个物理隔离片上 MCU 的无线模块。 CC3220MODx 和 CC3220MODAx 无线 MCU 系列属于 TI 第二代 Internet-on-a chip™ 系列解决方案。这一代引进了可进一步简化互联网连接的新特性和功能。新功能包括：电源管理子系统包括支持宽电源电压范围的集成式直流/直流转换器。此子系统支持低功耗深度睡眠、RTC 休眠（仅消耗 5µA）和关断模式（仅消耗 1µA）等低功耗模式，有助于延长电池寿命。该模块包含多种外设，如快速并行摄像头接口、I2S、SD、UART、SPI、I2C 和 4 通道 ADC。SimpleLink CC3220MODx 和 CC3220MODAx 模块系列有 4 个不同的模块型号：CC3220MODS、CC3220MODSF、CC3220MODA 和 CC3220MODASF。这 4 个模块集成有 40MHz 晶体、32.768kHz RTC 时钟、32Mb SPI 串行闪存、射频滤波器和无源器件。这些模块还具有其他安全功能，例如经过加密和身份验证的文件系统、用户 IP 加密和身份验证、安全引导（闪存引导时对应用映像进行身份验证和完整性验证）等。CC3220MODx 和 CC3220MODAx 器件是 SimpleLink™ MCU 平台的一部分，包含 Wi-Fi、低功耗蓝牙、低于 1GHz 和主机 MCU。它们都共用配有单核软件开发套件 (SDK) 和丰富工具集的通用、易用型开发环境。一次性集成 SimpleLink 平台后，用户可以将产品组合中器件的任何组合添加至您的设计中。SimpleLink 平台的最终目标是确保设计要求变更时，完全重复使用代码。CC3220MODx 和 CC3220MODAx 模块系列是完整的平台解决方案，其中包括软件、示例应用、工具、用户和编程指南、参考设计以及 E2E™ 在线社区。该模块系列还是 SimpleLink™ MCU 产品系列的一部分，并且支持 SimpleLink™ 开发人员生态系统。如需了解更多相关信息，请访问 www.ti.com.cn/simplelink/cn。

查看全部

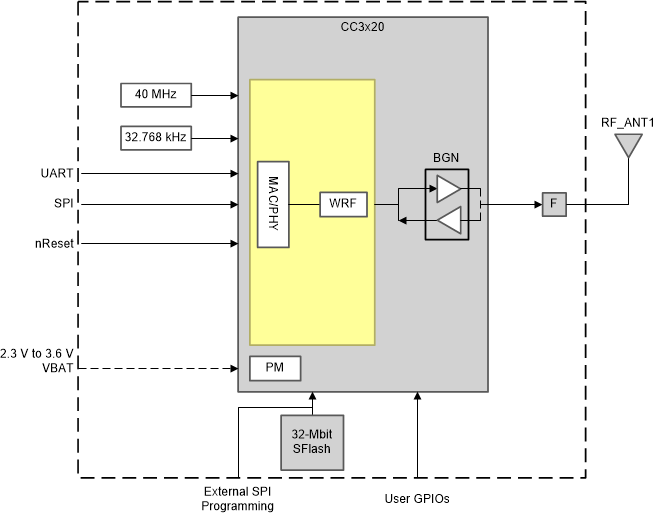

CC3220MODASF12MONR 电路图
