更新日期：2024-04-01
产品简介：具有集成式功率放大器的 SimpleLink? Arm Cortex-M4F 多协议 2.4GHz 无线 MCU
查看详情CC2652P1FRGZR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
CC2652P1FRGZR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥47.70000剪切带（CT）2,500 : ￥29.81214卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：TxRx + MCU
- 射频系列/标准：802.15.4，蓝牙
- 协议：蓝牙 v5.0，Thread，Zigbee?
- 调制：DSSS，FSK，O-QPSK
- 频率：2.4GHz ~ 2.48GHz
- 数据速率（最大值）：2Mbps
- 功率 - 输出：19.5dBm
- 灵敏度：-105dBm
- 存储容量：352kB 闪存，80kB RAM
- 串行接口：ADC，GPIO，I2C，I2S，JTAG，SPI，UART
- GPIO：26
- 电压 - 供电：1.8V ~ 3.8V
- 电流 - 接收：6.9mA
- 电流 - 传输：7.3mA ~ 85mA
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：48-VFQFN 裸露焊盘
- 供应商器件封装：48-VQFN（7x7）
产品特性
- 微控制器 功能强大的 48MHz Arm Cortex-M4F 处理器 EEMBC CoreMark 评分：148 352kB 系统内可编程闪存 256kB ROM，用于协议和库函数 8kB 高速缓存 SRAM（也可作为通用 RAM 提供） 80kB 超低泄漏 SRAMSRAM 通过奇偶校验得到保护，从而确保高度可靠运行。 2 引脚 cJTAG 和 JTAG 调试 支持无线 (OTA) 升级
- 功能强大的 48MHz Arm Cortex-M4F 处理器
- EEMBC CoreMark 评分：148
- 352kB 系统内可编程闪存
- 256kB ROM，用于协议和库函数
- 8kB 高速缓存 SRAM（也可作为通用 RAM 提供）
- 80kB 超低泄漏 SRAMSRAM 通过奇偶校验得到保护，从而确保高度可靠运行。
- 2 引脚 cJTAG 和 JTAG 调试
- 支持无线 (OTA) 升级
- 具有 4kB SRAM 的超低功耗传感器控制器 采样、存储和处理传感器数据 独立于系统 CPU 运行 快速唤醒进入低功耗运行
- 采样、存储和处理传感器数据
- 独立于系统 CPU 运行
- 快速唤醒进入低功耗运行
- TI-RTOS、驱动程序、引导加载程序、低功耗 Bluetooth 5.2 控制器和 IEEE 802.15.4 MAC 嵌入在 ROM 中，优化了应用尺寸
- 符合 RoHS 标准的封装 7mm × 7mm RGZ VQFN48（26 个 GPIO）
- 7mm × 7mm RGZ VQFN48（26 个 GPIO）
- 外设 数字外设可连接至任何 GPIO 4 个 32 位或 8 个 16 位通用计时器 12 位 ADC、200ksps、8 通道 2 个具有内部基准 DAC 的比较器（1 个连续时间比较器、1 个超低功耗比较器） 可编程电流源 2× UART 2 个同步串行接口 (SSI)（SPI、MICROWIRE 和 TI） I2C 和 I2S 实时时钟 (RTC) AES 128 位和 256 位加密加速计 ECC 和 RSA 公钥硬件加速器 SHA2 加速器（包括至 SHA-512 的全套装） 真随机数发生器 (TRNG) 电容式检测，最多八个通道 集成温度和电池监控器
- 数字外设可连接至任何 GPIO
- 4 个 32 位或 8 个 16 位通用计时器
- 12 位 ADC、200ksps、8 通道
- 2 个具有内部基准 DAC 的比较器（1 个连续时间比较器、1 个超低功耗比较器）
- 可编程电流源
- 2× UART
- 2 个同步串行接口 (SSI)（SPI、MICROWIRE 和 TI）
- I2C 和 I2S
- 实时时钟 (RTC)
- AES 128 位和 256 位加密加速计
- ECC 和 RSA 公钥硬件加速器
- SHA2 加速器（包括至 SHA-512 的全套装）
- 真随机数发生器 (TRNG)
- 电容式检测，最多八个通道
- 集成温度和电池监控器
- 外部系统 片上降压直流/直流转换器
- 片上降压直流/直流转换器
- 低功耗 有源模式 RX： 6.9mA 有源模式 TX 0dBm：7.3mA 有源模式 TX 5dBm：9.6mA 有源模式 TX (+10dBm)： 22mA 有源模式 TX (+20dBm)：85mA 有源模式 MCU 48MHz (CoreMark)： 3.4mA (71µA/MHz) 传感器控制器，低功耗模式，2MHz，运行无限循环： 30.1µA 传感器控制器，有源模式，24MHz，运行无限循环： 808µA 待机：0.94µA（RTC 运行，80kB RAM 和 CPU 保持） 关断：150nA（发生外部事件时唤醒）
- 有源模式 RX： 6.9mA
- 有源模式 TX 0dBm：7.3mA
- 有源模式 TX 5dBm：9.6mA
- 有源模式 TX (+10dBm)： 22mA
- 有源模式 TX (+20dBm)：85mA
- 有源模式 MCU 48MHz (CoreMark)： 3.4mA (71µA/MHz)
- 传感器控制器，低功耗模式，2MHz，运行无限循环： 30.1µA
- 传感器控制器，有源模式，24MHz，运行无限循环： 808µA
- 待机：0.94µA（RTC 运行，80kB RAM 和 CPU 保持）
- 关断：150nA（发生外部事件时唤醒）
- 无线电部分 2.4GHz 射频收发器，兼容低功耗蓝牙 5.2 与早期 LE 规范以及 IEEE 802.15.4 PHY 和 MAC 3 线、2 线、1 线 PTA 共存机制 出色的接收器灵敏度：802.15.4 (2.4GHz) 标准下为 –100dBm，蓝牙 125kbps 时（LE 编码 PHY）为 –105dBm 高达 +20dBm 的输出功率，具有温度补偿 适用于符合各项全球射频规范的系统 EN 300 328、（欧洲） EN 300 440 类别 2 FCC CFR47 第 15 部分 ARIB STD-T66（日本）
- 2.4GHz 射频收发器，兼容低功耗蓝牙 5.2 与早期 LE 规范以及 IEEE 802.15.4 PHY 和 MAC
- 3 线、2 线、1 线 PTA 共存机制
- 出色的接收器灵敏度：802.15.4 (2.4GHz) 标准下为 –100dBm，蓝牙 125kbps 时（LE 编码 PHY）为 –105dBm
- 高达 +20dBm 的输出功率，具有温度补偿
- 适用于符合各项全球射频规范的系统 EN 300 328、（欧洲） EN 300 440 类别 2 FCC CFR47 第 15 部分 ARIB STD-T66（日本）
- EN 300 328、（欧洲）
- EN 300 440 类别 2
- FCC CFR47 第 15 部分
- ARIB STD-T66（日本）
- 无线协议 Thread、 Zigbee 、低功耗 Bluetooth 5.2、IEEE 802.15.4、支持 IPv6 的智能对象 (6LoWPAN)、专有系统、SimpleLink™ TI 15.4 stack (2.4GHz)，以及动态多协议管理器 (DMM) 驱动程序。
- Thread、 Zigbee 、低功耗 Bluetooth 5.2、IEEE 802.15.4、支持 IPv6 的智能对象 (6LoWPAN)、专有系统、SimpleLink™ TI 15.4 stack (2.4GHz)，以及动态多协议管理器 (DMM) 驱动程序。
- 开发工具和软件 SimpleLink™ LOWPOWER F2 软件开发套件 (SDK) 用于简单无线电配置的 SmartRF™ Studio 用于构建低功耗检测应用的 Sensor Controller Studio
- SimpleLink™ LOWPOWER F2 软件开发套件 (SDK)
- 用于简单无线电配置的 SmartRF™ Studio
- 用于构建低功耗检测应用的 Sensor Controller Studio
产品概述
SimpleLink™ CC2652P 器件是一款多协议 2.4GHz 无线微控制器 (MCU)，支持 Thread、
Zigbee
、低功耗 Bluetooth 5.2 l、IEEE 802.15.4、支持 IPv6 的智能对象 (6LoWPAN)、专有系统（包括 2.4GHz 的 TI 15.4-Stack）和通过动态多协议管理器 (DMM) 驱动程序实现的并发多协议。该器件经过优化，可用于楼宇安防系统、HVAC、医疗、有线网络、便携式电子产品、家庭影院和娱乐以及联网外设市场中的低功耗无线通信和高级检测。该器件的突出特性包括：CC2652P 器件是 SimpleLink™ MCU 平台的一部分，包括 Wi-Fi、低功耗蓝牙、Thread、Zigbee、Sub-1GHz MCU 和主机 MCU。CC2652P 是可扩展产品系列（闪存为 32kB 至 704kB）的一部分，具有引脚对引脚兼容的封装选项，并共用一个简单易用的通用开发环境，其中包含单个核心软件开发套件 (SDK) 和丰富的工具集。借助一次性集成的 SimpleLink™ 平台，用户可以将产品组合中器件的任意组合添加到自己的设计中，从而在设计要求变更时实现代码的完全重复使用。如需更多信息，请访问 SimpleLink™ MCU 平台。

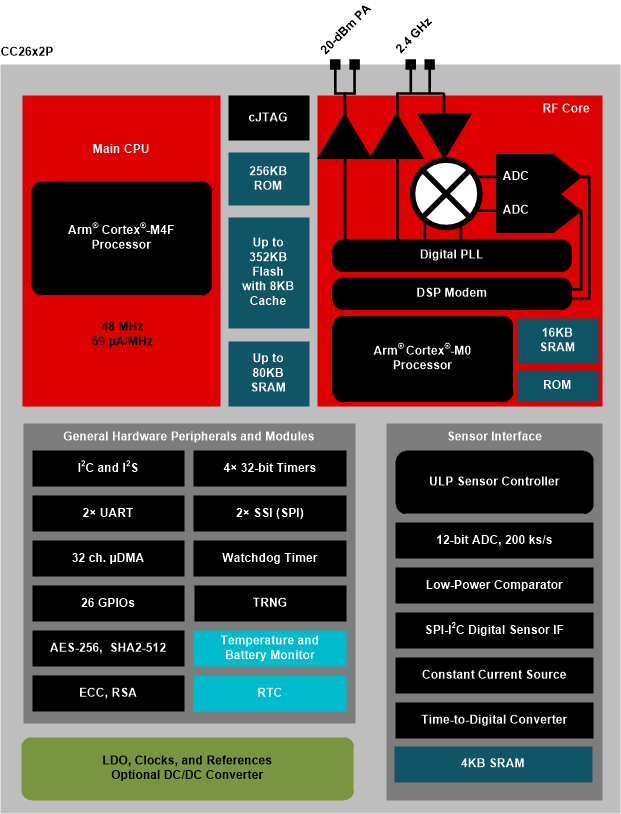

CC2652P1FRGZR 电路图
CC2652P1FRGZR 电路图
