CC2642R1FRGZT_CC2642R1FRGZT中文资料_价格

CC2642R1FRGZT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
CC2642R1FRGZT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

CC2642R1FRGZT 中文资料属性参数

现有数量：247现货
价格：1 : ￥51.12000剪切带（CT）250 : ￥35.12840卷带（TR）
系列：SimpleLink?
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：TxRx + MCU
射频系列/标准：蓝牙
协议：蓝牙 v5.2
调制：FSK
频率：2.4GHz
数据速率（最大值）：2Mbps
功率 - 输出：5dBm
灵敏度：-105dBm
存储容量：352kB 闪存，80kB RAM
串行接口：GPIO，I2C，I2S，SPI，UART
GPIO：31
电压 - 供电：1.8V ~ 3.8V
电流 - 接收：6.9mA
电流 - 传输：7.3mA ~ 9.6mA
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：48-VFQFN 裸露焊盘
供应商器件封装：48-VQFN（7x7）

产品特性

微控制器功能强大的 48MHz Arm Cortex-M4F 处理器 EEMBC CoreMark 评分：148 352 kB 系统内可编程闪存 256 kB ROM，用于协议和库函数 8 kB 缓存 SRAM（也可作为通用 RAM 提供） 80 kB 超低泄漏 SRAM。SRAM 通过奇偶校验得到保护，从而确保高度可靠运行。 2 引脚 cJTAG 和 JTAG 调试支持无线 (OTA) 升级
功能强大的 48MHz Arm Cortex-M4F 处理器
EEMBC CoreMark 评分：148
352 kB 系统内可编程闪存
256 kB ROM，用于协议和库函数
8 kB 缓存 SRAM（也可作为通用 RAM 提供）
80 kB 超低泄漏 SRAM。SRAM 通过奇偶校验得到保护，从而确保高度可靠运行。
2 引脚 cJTAG 和 JTAG 调试
支持无线 (OTA) 升级
具有 4 kB SRAM 的超低功耗传感器控制器采样、存储和处理传感器数据独立于系统 CPU 运行快速唤醒进入低功耗运行
采样、存储和处理传感器数据
独立于系统 CPU 运行
快速唤醒进入低功耗运行
TI-RTOS、驱动程序、引导加载程序、低功耗 Bluetooth 5.2 控制器嵌入在 ROM 中，优化了应用尺寸
符合 RoHS 标准的封装 7mm × 7mm RGZ VQFN48（ 31 个 GPIO）
7mm × 7mm RGZ VQFN48（ 31 个 GPIO）
外设数字外设可连接至任何 GPIO 4 个 32 位或 8 个 16 位通用计时器 12 位 ADC、200ksps、8 通道 2 个具有内部基准 DAC 的比较器（1 个连续时间比较器、1 个超低功耗比较器）可编程电流源 2 个异步收发器 (UART) 2 个同步串行接口 (SSI)（SPI、MICROWIRE 和 TI） I 2C 和 I 2S 实时时钟 (RTC) AES 128 位和 256 位加密加速计 ECC 和 RSA 公钥硬件加速器 SHA2 加速器（包括至 SHA-512 的全套装）真随机数发生器 (TRNG) 电容式检测，最多 8 通道集成温度和电池监控器
数字外设可连接至任何 GPIO
4 个 32 位或 8 个 16 位通用计时器
12 位 ADC、200ksps、8 通道
2 个具有内部基准 DAC 的比较器（1 个连续时间比较器、1 个超低功耗比较器）
可编程电流源
2 个异步收发器 (UART)
2 个同步串行接口 (SSI)（SPI、MICROWIRE 和 TI）
I 2C 和 I 2S
实时时钟 (RTC)
AES 128 位和 256 位加密加速计
ECC 和 RSA 公钥硬件加速器
SHA2 加速器（包括至 SHA-512 的全套装）
真随机数发生器 (TRNG)
电容式检测，最多 8 通道
集成温度和电池监控器
外部系统片上降压直流/直流转换器
片上降压直流/直流转换器
低功耗有源模式 RX：6.9mA 有源模式 TX (0dBm)：7.0mA 有源模式 TX (5dBm)：9.2mA 有源模式 MCU 48MHz (CoreMark)： 3.4mA (71µA/MHz) 传感器控制器（低功耗模式、2MHz、运行无限环路）： 30.1µA 传感器控制器，有源模式，24MHz，运行无限循环：808µA 待机：0.94µA（RTC 运行，80 kB RAM 和 CPU 保持）关断电流：150nA（发生外部事件时唤醒）
有源模式 RX：6.9mA
有源模式 TX (0dBm)：7.0mA
有源模式 TX (5dBm)：9.2mA
有源模式 MCU 48MHz (CoreMark)： 3.4mA (71µA/MHz)
传感器控制器（低功耗模式、2MHz、运行无限环路）： 30.1µA
传感器控制器，有源模式，24MHz，运行无限循环：808µA
待机：0.94µA（RTC 运行，80 kB RAM 和 CPU 保持）
关断电流：150nA（发生外部事件时唤醒）
无线电部分 2.4GHz 射频收发器，兼容低功耗蓝牙 5.2 与早期 LE 规范 3 线、2 线、1 线 PTA 共存机制出色的接收器灵敏度：蓝牙 125kbps 时（LE 编码 PHY）为 -105 dBm 1Mbps (PHY) 时为 -97dBm 高达 +5dBm 的输出功率，具有温度补偿适用于符合各项全球射频规范的系统 EN 300 328、（欧洲） EN 300 440 类别 2 FCC CFR47 第 15 部分 ARIB STD-T66（日本）
2.4GHz 射频收发器，兼容低功耗蓝牙 5.2 与早期 LE 规范
3 线、2 线、1 线 PTA 共存机制
出色的接收器灵敏度：蓝牙 125kbps 时（LE 编码 PHY）为 -105 dBm 1Mbps (PHY) 时为 -97dBm
高达 +5dBm 的输出功率，具有温度补偿
适用于符合各项全球射频规范的系统 EN 300 328、（欧洲） EN 300 440 类别 2 FCC CFR47 第 15 部分 ARIB STD-T66（日本）
EN 300 328、（欧洲）
EN 300 440 类别 2
FCC CFR47 第 15 部分
ARIB STD-T66（日本）
开发工具和软件 CC26x2R LaunchPad™ 开发套件 SimpleLink™ LOWPOWER F2 软件开发套件 (SDK) 用于简单无线电配置的 SmartRF™ Studio 用于构建低功耗检测应用的 Sensor Controller Studio
CC26x2R LaunchPad™ 开发套件
SimpleLink™ LOWPOWER F2 软件开发套件 (SDK)
用于简单无线电配置的 SmartRF™ Studio
用于构建低功耗检测应用的 Sensor Controller Studio

产品概述

SimpleLink™ CC2642R 器件是一款 2.4GHz 无线微控制器 (MCU)，支持低功耗 Bluetooth 5.2 和专有 2.4GHz 应用。该器件经过优化，可用于楼宇安防系统、HVAC、资产跟踪、医疗、有线网络、便携式电子产品、家庭影院和娱乐和联网外设市场以及需要工业性能的应用中的低功耗无线通信和高级检测。该器件的突出特性包括： CC2642R 器件是 SimpleLink™ MCU 平台的一部分，包括 Wi-Fi、低功耗蓝牙、Thread、Zigbee、Sub-1GHz MCU 和主机 MCU。 CC2642R 是可扩展产品系列（闪存为 32kB 至 704kB）的一部分，具有引脚对引脚兼容的封装选项，并共用一个简单易用的通用开发环境，其中包含单个核心软件开发套件 (SDK) 和丰富的工具集。借助一次性集成的 SimpleLink™ 平台，用户可以将产品组合中器件的任意组合添加到自己的设计中，从而在设计要求变更时实现代码的完全重复使用。如需更多信息，请访问 SimpleLink™ MCU 平台。

查看全部

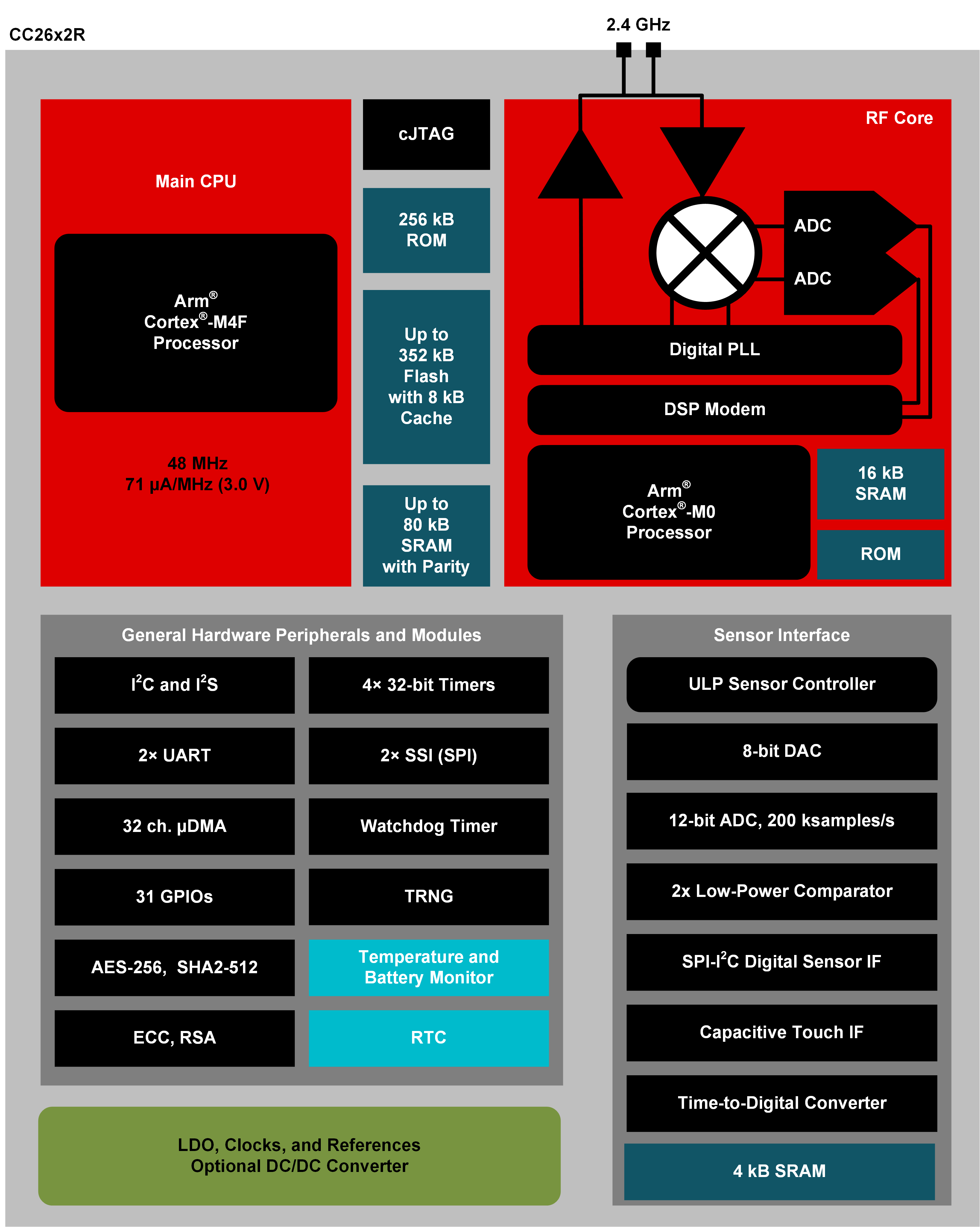

CC2642R1FRGZT 电路图
