CC2545RGZT 中文资料属性参数

现有数量：235现货
价格：1 : ￥41.34000剪切带（CT）250 : ￥27.32604卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：TxRx + MCU
射频系列/标准：通用 ISM > 1GHz
协议：-
调制：GFSK，MSK
频率：2.4GHz
数据速率（最大值）：2Mbps
功率 - 输出：5dBm
灵敏度：-98dBm
存储容量：32kB 闪存，1kB SRAM
串行接口：I2C，SPI，USART
GPIO：31
电压 - 供电：2V ~ 3.6V
电流 - 接收：20.8mA
电流 - 传输：26.3mA ~ 30.2mA
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：48-VFQFN 裸露焊盘
供应商器件封装：48-VQFN（7x7）

产品特性

射频 (RF) 部分单片 2.4GHz RF 收发器和微控制器 (MCU) 支持 250kbps，500kbps，1Mbps 和 2Mbps 数据速率出色的链路预算，无需外部前端即可实现长距离通信高达 4dBm 的可编程输出功率出色的接收器灵敏度（2Mbps 时为 -90Bm，256kbps 时为 -9dBm）适用于符合世界范围内的射频标准的系统：ETSI EN 300 328 和 EN 300 440 2 类（欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本）精确的接收到的信号强度指示器 (RSSI) 功能
单片 2.4GHz RF 收发器和微控制器 (MCU)
支持 250kbps，500kbps，1Mbps 和 2Mbps 数据速率
出色的链路预算，无需外部前端即可实现长距离通信
高达 4dBm 的可编程输出功率
出色的接收器灵敏度（2Mbps 时为 -90Bm，256kbps 时为 -9dBm）
适用于符合世界范围内的射频标准的系统：ETSI EN 300 328 和 EN 300 440 2 类（欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本）
精确的接收到的信号强度指示器 (RSSI) 功能
布局极少的外部组件适用于单层印刷电路板 (PCB) 应用的引脚引线提供参考设计 48 引脚 7mm x 7mm 四方扁平无引线 (QFN)（31 个通用 I/O 引脚）封装
极少的外部组件
适用于单层印刷电路板 (PCB) 应用的引脚引线
提供参考设计
48 引脚 7mm x 7mm 四方扁平无引线 (QFN)（31 个通用 I/O 引脚）封装
低功率激活模式 RX 最佳性能：20.8mA 激活模式 TX (0dBm)：26.3mA 功率模式 1（5µs 唤醒）：235µA 功率模式 2（睡眠定时器打开）：0.9µA 功率模式 3（外部中断）：0.4µA 宽电源电压范围（2V 至 3.6V）在所有功率模式下的完全 RAM 和寄存器保持
激活模式 RX 最佳性能：20.8mA
激活模式 TX (0dBm)：26.3mA
功率模式 1（5µs 唤醒）：235µA
功率模式 2（睡眠定时器打开）：0.9µA
功率模式 3（外部中断）：0.4µA
宽电源电压范围（2V 至 3.6V）
在所有功率模式下的完全 RAM 和寄存器保持
微控制器具有代码预取功能的高性能和低功耗 8051微控制器内核 32KB 闪存程序内存 1KB SRAM 支持硬件调试扩展基带自动化，包括自动确认和地址解码
具有代码预取功能的高性能和低功耗 8051微控制器内核
32KB 闪存程序内存
1KB SRAM
支持硬件调试
扩展基带自动化，包括自动确认和地址解码
外设可访问所有内存区域和外设的两个通道 DMA 通用定时器（1 个 16 位，2 个 8 位）无线电定时器，40 位红外 (IR) 生成电路几个振荡器：32MHz 晶体振荡器 (XOSC)16MHz RC 振荡器 (RCOSC)32kHz XOSC32MHz RCOSC 具有捕捉功能的 32kHz 睡眠定时器高级加密标准 (AES) 安全协处理器通用异步收发器 (UART) / 串行外设接口 (SPI) / 2 串行接口 31 个通用 I/O 引脚（3 x 20mA 驱动强度，剩余的引脚有 4mA 的驱动强度）安全装置定时器真随机数生成器模数转换器 (ADC) 和模拟比较器
可访问所有内存区域和外设的两个通道 DMA
通用定时器（1 个 16 位，2 个 8 位）
无线电定时器，40 位
红外 (IR) 生成电路
几个振荡器：32MHz 晶体振荡器 (XOSC)16MHz RC 振荡器 (RCOSC)32kHz XOSC32MHz RCOSC
具有捕捉功能的 32kHz 睡眠定时器
高级加密标准 (AES) 安全协处理器
通用异步收发器 (UART) / 串行外设接口 (SPI) / 2 串行接口
31 个通用 I/O 引脚（3 x 20mA 驱动强度，剩余的引脚有 4mA 的驱动强度）
安全装置定时器
真随机数生成器
模数转换器 (ADC) 和模拟比较器

产品概述

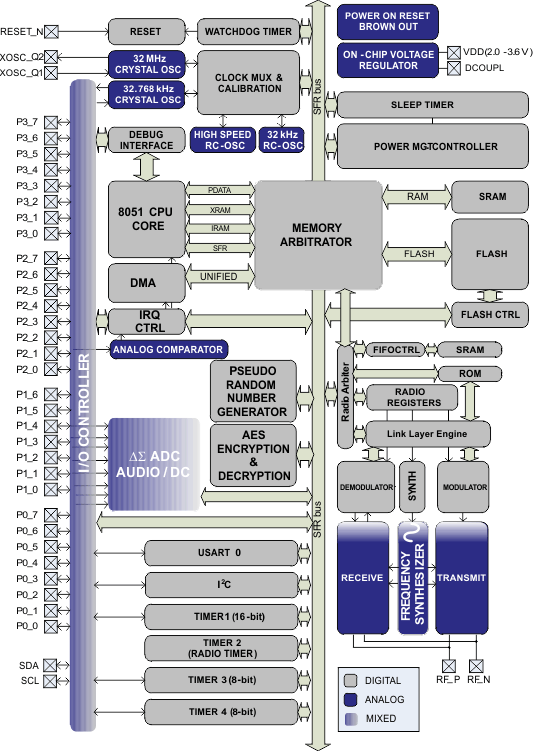

CC2545 是一款经优化的针对数据速率高达 2Mbps 且使用低物料清单成本制造的片上系统 (SoC) 解决方案。 CC2545 将处于领先地位的 RF 收发器的出色性能与一个单周期 8051 兼容 CPU，32KB 系统内可编程闪存存储器，高达 1KB RAM，31 个通用 I/O 引脚与很多其它功能强大的特性组合在一起。 CC2545 有高效的功率模式（RAM 和寄存器保持电流低于 1μA），这使得它非常适合应用于要求超低功耗的低占空比系统。运行模式间较短的转换时间进一步确保了低能耗。 CC2545 与 CC2541/CC2543/CC2544 兼容。它采用带有 SPI/UART/I2C 接口的 7mm x 7mm QFN48 封装。供货时，CC2545 带有由德州仪器 (TI) 提供的完整参考设计。此器件针对无线消费类产品和人机接口器件 (HID) 应用。 CC2545 专为诸如无线键盘等的外设器件而设计。方框图请见。

查看全部

CC2545RGZT 电路图
