CC2543RHBT_CC2543RHBT中文资料_价格

CC2543RHBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
CC2543RHBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

CC2543RHBT 中文资料属性参数

现有数量：887现货
价格：1 : ￥32.83000剪切带（CT）250 : ￥21.70800卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：TxRx + MCU
射频系列/标准：通用 ISM > 1GHz
协议：-
调制：GFSK，MSK
频率：2.4GHz
数据速率（最大值）：2Mbps
功率 - 输出：5dBm
灵敏度：-98dBm
存储容量：32kB 闪存，1kB SRAM
串行接口：I2C，SPI，USART
GPIO：16
电压 - 供电：2V ~ 3.6V
电流 - 接收：21.2mA
电流 - 传输：26mA ~ 29.4mA
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）

产品特性

射频 (RF) 部分单片 2.4GHz RF 收发器和微控制器 (MCU) 支持 250kbps，500kbps，1Mbps 和 2Mbps 数据速率出色的链路预算，无需外部前端即可实现长距离通信高达 5dBm 的可编程输出功率出色的接收器灵敏度（2Mbps 时为 -90Bm，256kbps 时为 -9dBm）适用于符合世界范围内的射频标准的系统：ETSI EN 300 328 和 EN 300 440 2 类（欧洲），FCC CFR47 第 15 部分（美国），和 ARIB STD-T66（日本）精确的接收信号强度指示器 (RSSI) 功能
单片 2.4GHz RF 收发器和微控制器 (MCU)
支持 250kbps，500kbps，1Mbps 和 2Mbps 数据速率
出色的链路预算，无需外部前端即可实现长距离通信
高达 5dBm 的可编程输出功率
出色的接收器灵敏度（2Mbps 时为 -90Bm，256kbps 时为 -9dBm）
适用于符合世界范围内的射频标准的系统：ETSI EN 300 328 和 EN 300 440 2 类（欧洲），FCC CFR47 第 15 部分（美国），和 ARIB STD-T66（日本）
精确的接收信号强度指示器 (RSSI) 功能
布局极少的外部组件适用于单层印刷电路板 (PCB) 应用的引脚引线提供参考设计 32 引脚 5mm x 5mm 四方扁平无引线 (QFN)（16 通用 I/O 引脚）封装
极少的外部组件
适用于单层印刷电路板 (PCB) 应用的引脚引线
提供参考设计
32 引脚 5mm x 5mm 四方扁平无引线 (QFN)（16 通用 I/O 引脚）封装
低功率激活模式 RX 最佳性能：21.2mA 激活模式 TX (0dBm)：26mA 功率模式 1（5µs 唤醒）：235µA 功率模式 2（睡眠定时器打开）：0.9µA 功率模式 3（外部中断）：0.4µA 宽电源电压范围（2V 至 3.6V）在所有功率模式下的完全 RAM 和寄存器保持
激活模式 RX 最佳性能：21.2mA
激活模式 TX (0dBm)：26mA
功率模式 1（5µs 唤醒）：235µA
功率模式 2（睡眠定时器打开）：0.9µA
功率模式 3（外部中断）：0.4µA
宽电源电压范围（2V 至 3.6V）
在所有功率模式下的完全 RAM 和寄存器保持
微控制器具有代码预取功能的高性能和低功率 8051 微控制器内核 32KB 闪存程序内存 1KB SRAM 支持硬件调试扩展基带自动化，包括自动确认和地址解码
具有代码预取功能的高性能和低功率 8051 微控制器内核
32KB 闪存程序内存
1KB SRAM
支持硬件调试
扩展基带自动化，包括自动确认和地址解码
外设可访问所有内存区域和外设的两个通道 DMA 通用定时器（1 个 16 位，2 个 8 位）无线电定时器，40 位红外 (IR) 生成电路多个振荡器：32MHz 晶体振荡器 (XOSC) 16MHz RC 振荡器 (RCOSC) 32MHz RCOSC 具有捕捉功能的 32kHz 睡眠定时器高级加密标准 (AES) 安全协处理器通用异步收发器 (UART) / 串行外设接口 (SPI) /I2C 串行接口 16 个通用 I/O 引脚（3 x 20mA 驱动强度，其余引脚有 4mA 的驱动强度）安全装置定时器真随机数发生器模数转换器 (ADC) 和模拟比较器
可访问所有内存区域和外设的两个通道 DMA
通用定时器（1 个 16 位，2 个 8 位）
无线电定时器，40 位
红外 (IR) 生成电路
多个振荡器：32MHz 晶体振荡器 (XOSC) 16MHz RC 振荡器 (RCOSC) 32MHz RCOSC
32MHz 晶体振荡器 (XOSC)
16MHz RC 振荡器 (RCOSC)
32MHz RCOSC
具有捕捉功能的 32kHz 睡眠定时器
高级加密标准 (AES) 安全协处理器
通用异步收发器 (UART) / 串行外设接口 (SPI) /I2C 串行接口
16 个通用 I/O 引脚（3 x 20mA 驱动强度，其余引脚有 4mA 的驱动强度）
安全装置定时器
真随机数发生器
模数转换器 (ADC) 和模拟比较器
专有 2.4 GHz 系统
人机接口器件（键盘、鼠标）
消费类电子产品

产品概述

CC2543 是一款经优化的针对数据速率高达 2Mbps 且使用低物料清单成本制造的片上系统 (SoC) 解决方案。 CC2543 将处于领先地位的 RF 收发器的出色性能与一个单周期 8051 兼容 CPU，32KB 系统内可编程闪存存储器，高达 1KB RAM，以及许多其它功能强大的特性组合在一起。 CC2543 有高效的功率模式（RAM 和寄存器保持电流低于 1μA），这使得它非常适合应用于要求超低功耗的低占空比系统。运行模式间较短的转换时间进一步确保了低能耗。 CC2543 与 CC2541/CC2544/CC2545 兼容。它采用带有 SPI/UART/USB 接口的 5mm x 5mm QFN32 封装。供货时，CC2543 带有由德州仪器 (TI) 提供的完整参考设计。此器件针对无线消费类产品和人机接口器件 (HID) 应用。 CC2543 专为诸如无线鼠标的外设器件而设计。

查看全部

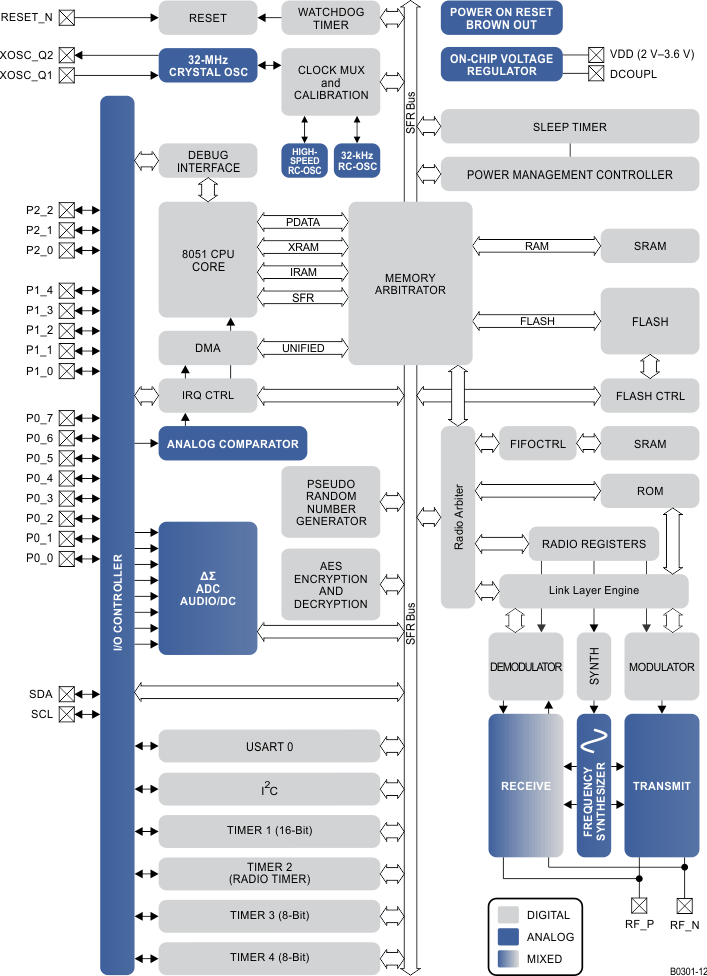

CC2543RHBT 电路图
