CC2541F256TRHATQ1 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥69.24000剪切带（CT）250 : ￥47.60276卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：TxRx + MCU
射频系列/标准：蓝牙
协议：蓝牙 v4.0
调制：GFSK，MSK
频率：2.4GHz
数据速率（最大值）：2Mbps
功率 - 输出：0dBm
灵敏度：-94dBm
存储容量：256kB 闪存，8kB RAM
串行接口：I2C，SPI，USART
GPIO：23
电压 - 供电：2V ~ 3.6V
电流 - 接收：18.3mA ~ 20.8mA
电流 - 传输：17.2mA ~ 18.6mA
工作温度：-40°C ~ 105°C
安装类型：表面贴装型
封装/外壳：40-VFQFN 裸露焊盘
供应商器件封装：40-VQFN（6x6）

产品特性

射频2.4GHz 低能耗专有 RF 无线 MCU 支持 250kbps、500kbps、1Mbps 和 2Mbps 数据速率出色的链路预算，不使用外部前段而支持长距离应用高达 0dBm 的可编程输出功率出色的接收器灵敏度（1Mbps 时为 -94dBm）、可选择性和阻断性能适合于针对符合世界范围内的无线电频率调节系统：ETSI EN 300 328 和 EN 300 440 2 类（欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本）
2.4GHz 低能耗专有 RF 无线 MCU
支持 250kbps、500kbps、1Mbps 和 2Mbps 数据速率
出色的链路预算，不使用外部前段而支持长距离应用
高达 0dBm 的可编程输出功率
出色的接收器灵敏度（1Mbps 时为 -94dBm）、可选择性和阻断性能
适合于针对符合世界范围内的无线电频率调节系统：ETSI EN 300 328 和 EN 300 440 2 类（欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本）
布局极少的外部组件 6mm × 6mm 四方扁平无引线 (QFN)-40 封装
极少的外部组件
6mm × 6mm 四方扁平无引线 (QFN)-40 封装
低功率有源模式 RX 低至：18.3mA 有源模式 TX (0dBm)：18.6mA 功率模式 1（4µs 唤醒）：270µs 功率模式 2（睡眠定时器打开）：1µs 功率模式 3（外部中断）：0.5µs 宽电源电压范围（2V 至 3.6V）
有源模式 RX 低至：18.3mA
有源模式 TX (0dBm)：18.6mA
功率模式 1（4µs 唤醒）：270µs
功率模式 2（睡眠定时器打开）：1µs
功率模式 3（外部中断）：0.5µs
宽电源电压范围（2V 至 3.6V）
微控制器具有代码预取功能的高性能和低功率 8051 微控制器内核 256KB 系统内可编程闪存在所有功率模式下具有保持功能的 8KB RAM 支持硬件调试扩展基带自动化，包括自动确认和地址解码所有功率模式中对所有相关寄存器的保持
具有代码预取功能的高性能和低功率 8051 微控制器内核
256KB 系统内可编程闪存
在所有功率模式下具有保持功能的 8KB RAM
支持硬件调试
扩展基带自动化，包括自动确认和地址解码
所有功率模式中对所有相关寄存器的保持
外设功能强大的 5 通道直接内存访问 (DMA) 红外 (IR) 生成电路通用定时器（1 个 16 位，2 个 8 位）具有捕捉功能的 32kHz 睡眠定时器精确数字接收到的数字信号强度指示器 (RSSI) 支持电池监视器和温度感应器含 8 通道和可配置分辨率的 12 位模数转换器 (ADC) 高级加密标准 (AES) 安全协处理器 2 个功能强大的支持几个串行协议的通用异步接收发器 (UART) 23 个通用 I/O 引脚(21 × 4mA，2 × 20mA) I2C 接口 2 个具有 LED 驱动功能的 I/O 引脚安全装置定时器集成的高性能比较器
功能强大的 5 通道直接内存访问 (DMA)
红外 (IR) 生成电路
通用定时器（1 个 16 位，2 个 8 位）
具有捕捉功能的 32kHz 睡眠定时器
精确数字接收到的数字信号强度指示器 (RSSI) 支持
电池监视器和温度感应器
含 8 通道和可配置分辨率的 12 位模数转换器 (ADC)
高级加密标准 (AES) 安全协处理器
2 个功能强大的支持几个串行协议的通用异步接收发器 (UART)
23 个通用 I/O 引脚(21 × 4mA，2 × 20mA)
I2C 接口
2 个具有 LED 驱动功能的 I/O 引脚
安全装置定时器
集成的高性能比较器
开发工具CC2541 评估模块 SmartRF™ 软件提供 IAR 嵌入式 Workbench™
CC2541 评估模块
SmartRF™ 软件
提供 IAR 嵌入式 Workbench™
符合针对单模式蓝牙低能耗 (BLE) 解决方案的符合4.0 协议的堆栈完全功率优化堆栈，包括控制器和主机GAP - 中心设备，外设，或者广播器（包括组合角色）属性协议 (ATT) / 通用属性配置文件 (GATT) – 客户端和服务器对称式对多重处理 (SMP) - AES-128 加密和解密 L2CAP 示例应用和配置文件针对 GAP 中心和外围作用的一般应用距离临近，加速计，简单关键字，和电池 GATT 服务 BLE 软件栈内支持更多应用多重配置选项单芯片配置，允许应用运行在 CC2541 上-Q1：针对外部微处理器上运行应用的网络处理器接口 BTool - 用于评估、开发和测试的 Windows PC 应用支持空中下载更新
完全功率优化堆栈，包括控制器和主机GAP - 中心设备，外设，或者广播器（包括组合角色）属性协议 (ATT) / 通用属性配置文件 (GATT) – 客户端和服务器对称式对多重处理 (SMP) - AES-128 加密和解密 L2CAP
GAP - 中心设备，外设，或者广播器（包括组合角色）
属性协议 (ATT) / 通用属性配置文件 (GATT) – 客户端和服务器
对称式对多重处理 (SMP) - AES-128 加密和解密
L2CAP
示例应用和配置文件针对 GAP 中心和外围作用的一般应用距离临近，加速计，简单关键字，和电池 GATT 服务 BLE 软件栈内支持更多应用
针对 GAP 中心和外围作用的一般应用
距离临近，加速计，简单关键字，和电池 GATT 服务
BLE 软件栈内支持更多应用
多重配置选项单芯片配置，允许应用运行在 CC2541 上-Q1：针对外部微处理器上运行应用的网络处理器接口
单芯片配置，允许应用运行在 CC2541 上-Q1：
针对外部微处理器上运行应用的网络处理器接口
BTool - 用于评估、开发和测试的 Windows PC 应用
支持空中下载更新
2.4GHz 低能耗系统
专有 2.4GHz 系统
遥控门锁（被动式遥感）
轮胎气压监视
接近传感
接口和控制
诊断和维护
电缆更换
传感器节点
信息娱乐与媒体
智能手机连接
信标

产品概述

CC2541-Q1 是一款针对低功耗和专有 2.4GHz 应用的功耗优化型无线 MCU 解决方案。此器件可构建稳定耐用的网络节点，同时保证总物料成本低廉。 CC2541-Q1 结合了领先的 RF 收发器的出色性能以及符合行业标准的增强型 8051 MCU、系统内可编程闪存、8KB RAM 和多种其它功能强大的特性和外设。 CC2541-Q1 非常适用于需要超低功耗的系统，具体由各种工作模式指定。运行模式间较短的转换时间进一步使低能耗变为可能。CC2541-Q1 采用 6mm x 6mm QFN40 封装。

查看全部

CC2541F256TRHATQ1 数据手册

数据手册	说明	数量	操作
CC2541F256TRHATQ1	IC RF TxRx + MCU Bluetooth Bluetooth v4.0 2.4GHz 40-VFQFN Exposed Pad	33页,441K	查看

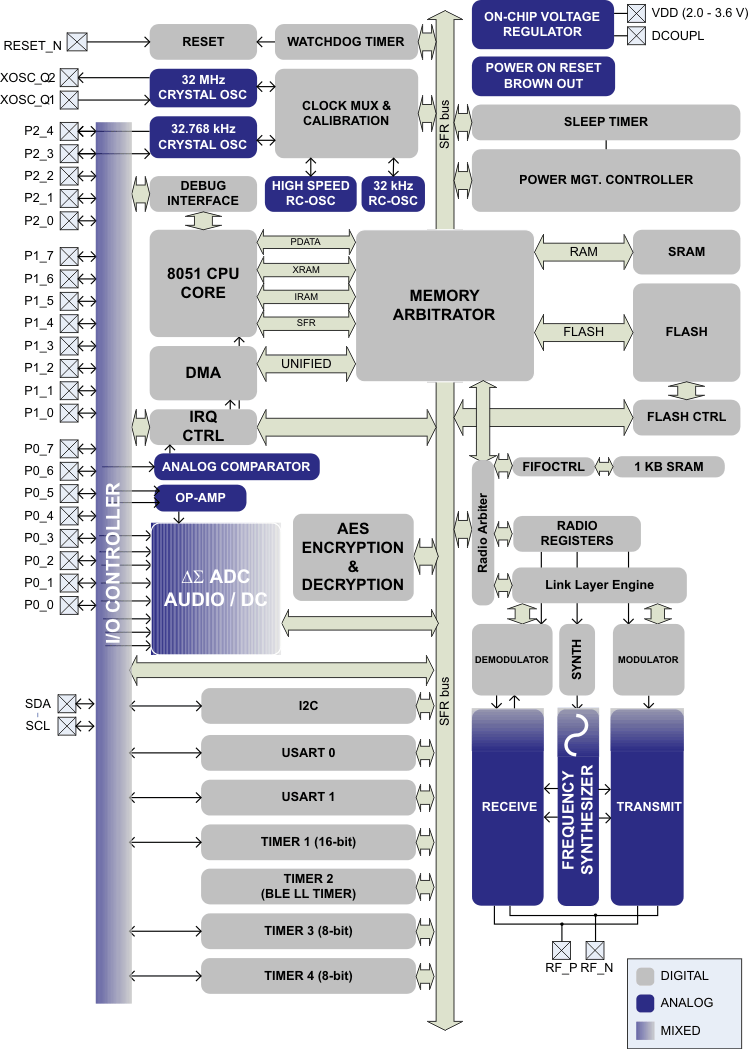

CC2541F256TRHATQ1 电路图
