CC2540TF256RHAR_CC2540TF256RHAR中文资料_价格

CC2540TF256RHAR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
CC2540TF256RHAR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

杭州芯意法电子有限公司
CC2540TF256RHAR
TI/德州仪器
VQFN40
21+
20000
杭州
-
原装正品，BOM一站式服务

深圳市讯运电子有限公司
CC2540TF256RHAR
TI(德州仪器)
VQFN-40(6x6)
2022+
12000
上海市
-
原装可开发票

上海德懿电子科技有限公司
CC2540TF256RHAR
TI
-
21+
10000
上海市
-
原装现货，品质为先！请来电垂询！

CC2540TF256RHAR 中文资料属性参数

现有数量：10,000现货
价格：1 : ￥48.02000剪切带（CT）2,500 : ￥25.73384卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：TxRx + MCU
射频系列/标准：蓝牙
协议：蓝牙 v4.0
调制：GFSK
频率：2.4GHz
数据速率（最大值）：1Mbps
功率 - 输出：4dBm
灵敏度：-93dBm
存储容量：256kB 闪存，8kB SRAM
串行接口：SPI，USART，USB
GPIO：21
电压 - 供电：2V ~ 3.6V
电流 - 接收：19.6mA ~ 22.1mA
电流 - 传输：21.1mA ~ 31.6mA
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：40-VFQFN 裸露焊盘
供应商器件封装：40-VQFN（6x6）

产品特性

真正的单芯片蓝牙低能耗 (BLE) 解决方案：CC2540T 既能够运行应用程序，也能够运行 BLE 协议栈，包括可连接各类传感器等元件的外设
工作温度最高达 125°C
6mm × 6mm 封装
射频 (RF) 低能耗技术优异的链路预算（最高可达 97dB），支持不带外部前端的远距离应用精确的数字接收信号强度指示器 (RSSI) 适用于符合全球射频规范的系统： ETSI EN 300 328 和 EN 300 440 2 类（欧洲） FCC CFR47 第 15 部分（美国） ARIB STD-T66（日本）
低能耗技术
优异的链路预算（最高可达 97dB），支持不带外部前端的远距离应用
精确的数字接收信号强度指示器 (RSSI)
适用于符合全球射频规范的系统： ETSI EN 300 328 和 EN 300 440 2 类（欧洲） FCC CFR47 第 15 部分（美国） ARIB STD-T66（日本）
ETSI EN 300 328 和 EN 300 440 2 类（欧洲）
FCC CFR47 第 15 部分（美国）
ARIB STD-T66（日本）
布局极少的外部组件提供参考设计 6mm x 6mm VQFN40 封装
极少的外部组件
提供参考设计
6mm x 6mm VQFN40 封装
低功耗有源模式 RX 低至 19.6mA 有源模式 TX (–6dBm)：24mA 功率模式 1（3µs 唤醒时间）：235μA 功率模式 2（睡眠定时器打开）：0.9µA 功率模式 3（外部中断）：0.4µA 宽电源电压范围 (2V-3.6V) 在所有功率模式下具有完全 RAM 和寄存器保持
有源模式 RX 低至 19.6mA
有源模式 TX (–6dBm)：24mA
功率模式 1（3µs 唤醒时间）：235μA
功率模式 2（睡眠定时器打开）：0.9µA
功率模式 3（外部中断）：0.4µA
宽电源电压范围 (2V-3.6V)
在所有功率模式下具有完全 RAM 和寄存器保持
兼容 TPS62730，工作模式下功耗较低RX 低至 15.8mA（3V 电源） TX (–6dBm)：18.6mA (3V 电源)
RX 低至 15.8mA（3V 电源）
TX (–6dBm)：18.6mA (3V 电源)
微控制器高性能、低功耗的 8051 微控制器内核 256KB 系统内可编程闪存 8KB SRAM
高性能、低功耗的 8051 微控制器内核
256KB 系统内可编程闪存
8KB SRAM
外设具有 8 通道和可配置分辨率的 12 位模数转换器 (ADC) 集成超低功耗比较器通用定时器（1 个 16 位，2 个 8 位） 21 个通用 I/O (GPIO) 引脚（19 x 4mA，2 x 20mA）具有捕捉功能的 32kHz 睡眠定时器 2 个功能强大、支持几种串行协议的通用异步接收发器 (UART) 全速 USB 接口红外 (IR) 生成电路功能强大的 5 通道直接内存访问 (DMA) 高级加密标准 (AES) 安全协处理器电池监视器和温度传感器每个 CC2540T 均包含唯一的 48 位 IEEE 地址
具有 8 通道和可配置分辨率的 12 位模数转换器 (ADC)
集成超低功耗比较器
通用定时器（1 个 16 位，2 个 8 位）
21 个通用 I/O (GPIO) 引脚（19 x 4mA，2 x 20mA）
具有捕捉功能的 32kHz 睡眠定时器
2 个功能强大、支持几种串行协议的通用异步接收发器 (UART)
全速 USB 接口
红外 (IR) 生成电路
功能强大的 5 通道直接内存访问 (DMA)
高级加密标准 (AES) 安全协处理器
电池监视器和温度传感器
每个 CC2540T 均包含唯一的 48 位 IEEE 地址
符合针对单模式蓝牙低能耗 (BLE) 解决方案的符合4.0 协议的堆栈完全功率优化堆栈，包括控制器和主机GAP：中央设备、外设、观察者或广播者（包括组合角色）属性协议 (ATT) 和通用属性配置文件 (GATT)：客户端和服务器对称式对多重处理 (SMP)：AES-128 加密和解密 L2CAP 示例应用和配置文件针对 GAP 中心和外围作用的一般应用距离临近、加速计、简单关键字和电池 GATT 服务多重配置选项单芯片配置，允许应用在 CC2540T 上运行针对外部微处理器所运行应用程序的网络处理器接口 BTool：评估、开发和测试的 Windows PC 应用
完全功率优化堆栈，包括控制器和主机GAP：中央设备、外设、观察者或广播者（包括组合角色）属性协议 (ATT) 和通用属性配置文件 (GATT)：客户端和服务器对称式对多重处理 (SMP)：AES-128 加密和解密 L2CAP
GAP：中央设备、外设、观察者或广播者（包括组合角色）
属性协议 (ATT) 和通用属性配置文件 (GATT)：客户端和服务器
对称式对多重处理 (SMP)：AES-128 加密和解密
L2CAP
示例应用和配置文件针对 GAP 中心和外围作用的一般应用距离临近、加速计、简单关键字和电池 GATT 服务
针对 GAP 中心和外围作用的一般应用
距离临近、加速计、简单关键字和电池 GATT 服务
多重配置选项单芯片配置，允许应用在 CC2540T 上运行针对外部微处理器所运行应用程序的网络处理器接口
单芯片配置，允许应用在 CC2540T 上运行
针对外部微处理器所运行应用程序的网络处理器接口
BTool：评估、开发和测试的 Windows PC 应用
开发工具 CC2540T 迷你开发套件 SmartRF软件由用于 8051 的 IAR Embedded Workbench软件提供支持
CC2540T 迷你开发套件
SmartRF软件
由用于 8051 的 IAR Embedded Workbench软件提供支持
2.4GHz 低能耗系统
照明
电机监控
接近传感
电缆更换
电动工具
维护
无线 HMI 和远程显示
USB 软件狗
智能手机连接

产品概述

CC2540T 器件是一款真正具备成本效益的低功耗无线 MCU，适用于低能耗应用。CC2540T 可在总物料成本低廉的前提下构建耐用的 BLE 主控或受控节点，工作温度最高可达 125°C。CC2540T 将一款性能出色的 RF 收发器、一个符合行业标准的增强型 8051 MCU、系统内置可编程闪存存储器、8KB RAM 及其他功能强大的支持特性及外设组合在一起。CC2540T 适用于要求超低功耗的系统。提供有超低功耗睡眠模式。运行模式间的切换时间短，有助于实现更低功耗。CC2540TF256 与德州仪器的 (TI) 低能耗协议栈相结合，提供市面上最灵活、最经济高效的单模式低能耗解决方案。

查看全部

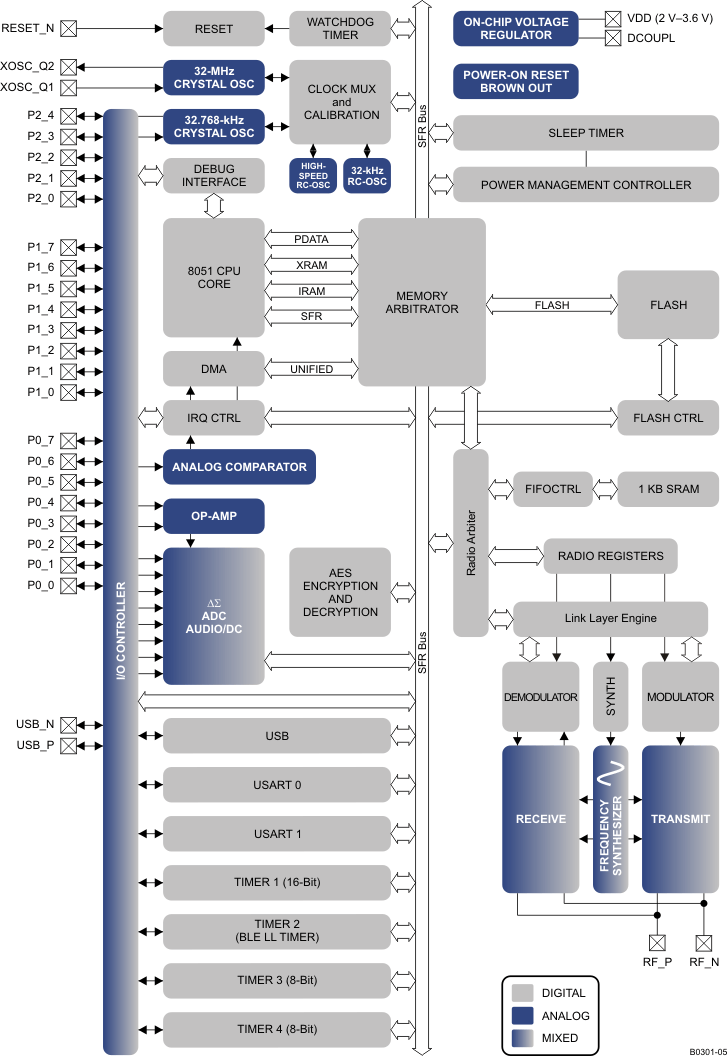

CC2540TF256RHAR 电路图
