更新日期：2024-04-01 00:04:00
产品简介：集成 DSP 和 MCU 的单芯片 76GHz 至 81GHz 汽车雷达传感器
查看详情AWR1642ABISABLRQ1 中文资料属性参数
- 现有数量：0现货
- 价格：在售
- 系列：-
- 包装：卷带（TR）
- 产品状态：在售
- 类型：TxRx + MCU
- 射频系列/标准：-
- 协议：-
- 调制：-
- 频率：76GHz ~ 81GHz
- 数据速率（最大值）：900Mbps
- 功率 - 输出：12dBm
- 灵敏度：-
- 存储容量：1.5MB RAM
- 串行接口：ADC，GPIO，I2C，SPI，UART
- GPIO：-
- 电压 - 供电：1.71V ~ 1.89V，3.135V ~ 3.465V
- 电流 - 接收：-
- 电流 - 传输：-
- 工作温度：-40°C ~ 125°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：161-TFBGA，FCCSP
- 供应商器件封装：161-FC/CSP（10.4x10.4）
产品特性
- FMCW 收发器 集成 PLL、发送器、接收器、基带和 ADC 76GHz 至 81GHz 的覆盖范围，具有 4GHz 的可用带宽 四个接收通道 两个发送通道 基于分数 N PLL 的超精确线性调频脉冲 （时序）引擎 TX 功率：12dBm RX 噪声系数： 14dB（76 至 77GHz） 15dB（77 至 81GHz） 1MHz 时的相位噪声： –95dBc/Hz（76 至 77GHz） –93dBc/Hz（77 至 81GHz）
- 集成 PLL、发送器、接收器、基带和 ADC
- 76GHz 至 81GHz 的覆盖范围，具有 4GHz 的可用带宽
- 四个接收通道
- 两个发送通道
- 基于分数 N PLL 的超精确线性调频脉冲 （时序）引擎
- TX 功率：12dBm
- RX 噪声系数： 14dB（76 至 77GHz） 15dB（77 至 81GHz）
- 14dB（76 至 77GHz）
- 15dB（77 至 81GHz）
- 1MHz 时的相位噪声： –95dBc/Hz（76 至 77GHz） –93dBc/Hz（77 至 81GHz）
- –95dBc/Hz（76 至 77GHz）
- –93dBc/Hz（77 至 81GHz）
- 内置校准和自检 （监控） 基于 Arm Cortex-R4F 的无线电控制系统 内置固件 (ROM) 针对工艺和温度进行自校准的系统
- 基于 Arm Cortex-R4F 的无线电控制系统
- 内置固件 (ROM)
- 针对工艺和温度进行自校准的系统
- 用于 FMCW 信号处理的 C674x DSP
- 片上存储器：1.5MB
- 用于物体跟踪和分类、AUTOSAR 和接口控制的 Cortex-R4F 微控制器 支持自主模式（从 QSPI 闪存加载用户应用）
- 支持自主模式（从 QSPI 闪存加载用户应用）
- 集成外设 具有 ECC 的内部存储器
- 具有 ECC 的内部存储器
- 主机接口 CAN 和 CAN-FD
- CAN 和 CAN-FD
- 为用户应用提供的其他接口 多达 6 个 ADC 通道 多达 2 个 SPI 通道 多达 2 个 UART I 2C GPIO 用于原始 ADC 数据和调试仪表的双通道 LVDS 接口
- 多达 6 个 ADC 通道
- 多达 2 个 SPI 通道
- 多达 2 个 UART
- I 2C
- GPIO
- 用于原始 ADC 数据和调试仪表的双通道 LVDS 接口
- 器件安全（ 在部分器件型号上） 支持经过身份验证和加密的安全引导 具有密钥撤销功能的客户可编程根密钥、对称密钥（256 位）、非对称密钥（最高 RSA-2K） 加密软件加速器 – PKA、AES（最高 256 位）、SHA（最高 256 位）、TRNG/DRGB
- 支持经过身份验证和加密的安全引导
- 具有密钥撤销功能的客户可编程根密钥、对称密钥（256 位）、非对称密钥（最高 RSA-2K）
- 加密软件加速器 – PKA、AES（最高 256 位）、SHA（最高 256 位）、TRNG/DRGB
- 符合功能安全标准 专为功能安全应用开发 文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求 硬件完整性高达 ASIL-B 级 安全相关认证 经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
- 专为功能安全应用开发
- 文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求
- 硬件完整性高达 ASIL-B 级
- 安全相关认证 经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
- 经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
- 符合 AEC-Q100 标准
- 器件高级特性 嵌入式自监控，无需使用主机处理器 复基带架构 嵌入式干扰检测功能
- 嵌入式自监控，无需使用主机处理器
- 复基带架构
- 嵌入式干扰检测功能
- 电源管理 内置 LDO 网络，可增强 PSRR I/O 支持双电压 3.3V/1.8V
- 内置 LDO 网络，可增强 PSRR
- I/O 支持双电压 3.3V/1.8V
- 时钟源 支持频率为 40MHz 的外部振荡器 支持外部驱动、频率为 40MHz 的时钟（方波/正弦波） 支持 40MHz 晶体与负载电容器相连接
- 支持频率为 40MHz 的外部振荡器
- 支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
- 支持 40MHz 晶体与负载电容器相连接
- 轻松的硬件设计 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计 小尺寸解决方案
- 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
- 小尺寸解决方案
- 运行条件 结温范围：–40°C 至 125°C
- 结温范围：–40°C 至 125°C
产品概述
AWR1642 器件是一款能够在 76 至 81GHz 频带中运行的集成式单芯片 FMCW 雷达传感器。该器件采用 TI 的低功耗 45nm RFCMOS 工艺进行构建，并且在超小封装中实现了出色的集成度。AWR1642 是适用于汽车领域中的低功耗、自监控、超精确雷达系统的理想解决方案。AWR1642 器件是一种自包含 FMCW 雷达传感器单芯片解决方案，能够简化 76 至 81GHz 频带中的汽车雷达传感器实施。它基于 TI 的低功耗 45nm RFCMOS 工艺构建，从而实现了一个具有内置 PLL 和 ADC 转换器的单片实施 2TX、4RX 系统。它集成了 DSP 子系统，该子系统包含 TI 用于雷达信号处理的高性能 C674x DSP。该器件包含一个基于 ARM R4F 的处理器子系统，该子系统负责无线电配置、控制和校准。简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，其中包括 TI 参考设计、软件驱动程序、示例配置、API 指南以及用户文档。

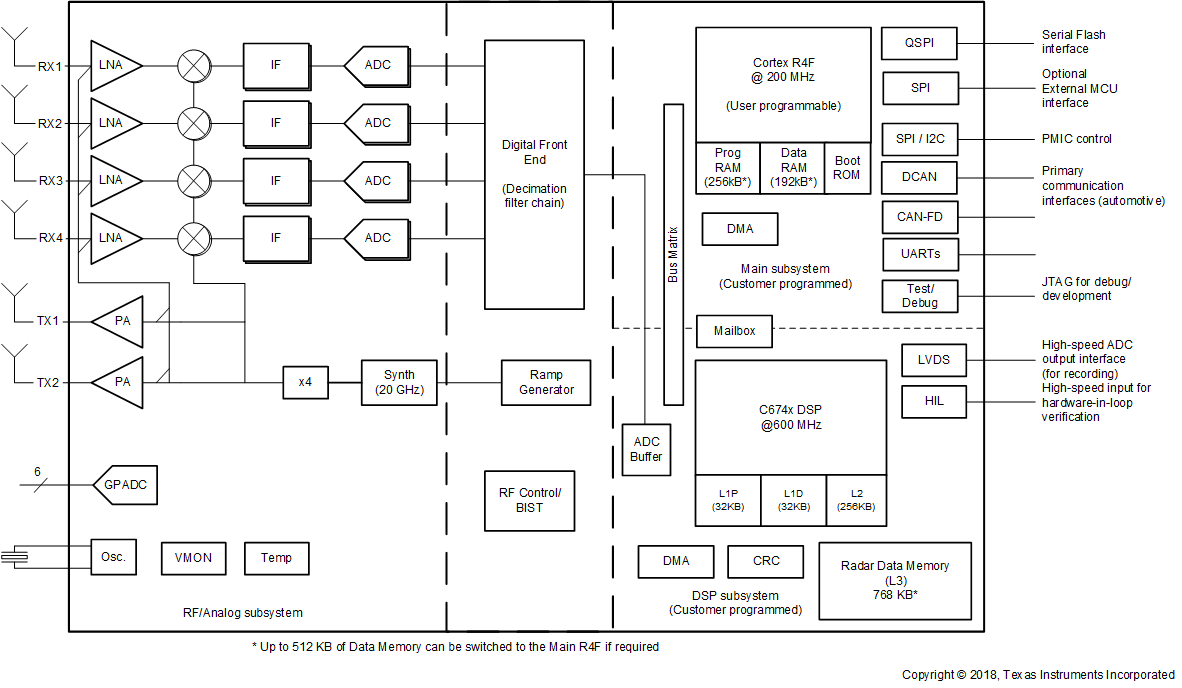

AWR1642ABISABLRQ1 电路图
AWR1642ABISABLRQ1 电路图
