WL1805MODGBMOCT 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥163.44000剪切带（CT）250 : ￥125.70116卷带（TR）
系列：WiLink?
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
射频系列/标准：蓝牙，WiFi
协议：802.11b/g/n，蓝牙 4.2
调制：CCK，DSSS，GFSK，OFDM
频率：2.4GHz
数据速率：54Mbps
功率 - 输出：17.3dBm
灵敏度：-96.3dBm
串行接口：SDIO，UART
天线类型：-
使用的 IC/零件：-
存储容量：-
电压 - 供电：2.9V ~ 4.8V
电流 - 接收：49mA ~ 85mA
电流 - 传输：238mA ~ 420mA
安装类型：表面贴装型
工作温度：-20°C ~ 70°C
封装/外壳：模块

产品特性

常规说明集成了射频 (RF)、功率放大器 (PA)、时钟、RF 开关、滤波器、无源器件和电源管理单元可利用 TI 模块配套资料和参考设计实现快速硬件设计工作温度：–20°C 至 70°C 小封装尺寸：13.3mm x 13.4mm x 2mm 100 引脚 MOC 封装经 FCC，IC，ETSI/CE 和 TELEC 认证的芯片天线
集成了射频 (RF)、功率放大器 (PA)、时钟、RF 开关、滤波器、无源器件和电源管理单元
可利用 TI 模块配套资料和参考设计实现快速硬件设计
工作温度：–20°C 至 70°C
小封装尺寸：13.3mm x 13.4mm x 2mm
100 引脚 MOC 封装
经 FCC，IC，ETSI/CE 和 TELEC 认证的芯片天线
Wi-Fi 支持 IEEE 标准 802.11a、802.11b、802.11g 和 802.11n 的 WLAN 基带处理器和 RF 收发器 2.4GHz 20MHz 和 40MHz 单输入单输出 (SISO) 以及 2.4GHz 20MHz 2 x 2 多输入多输出 (MIMO)，针对高数据吞吐量：80Mbps (TCP)，100Mbps (UDP) 2.4GHz 最大比合并 (MRC)，支持扩展范围完全校准：无需生产校准 4 位 SDIO 主机接口支持 Wi-Fi 直接并发运行（多通道、多用途）
支持 IEEE 标准 802.11a、802.11b、802.11g 和 802.11n 的 WLAN 基带处理器和 RF 收发器
2.4GHz 20MHz 和 40MHz 单输入单输出 (SISO) 以及 2.4GHz 20MHz 2 x 2 多输入多输出 (MIMO)，针对高数据吞吐量：80Mbps (TCP)，100Mbps (UDP)
2.4GHz 最大比合并 (MRC)，支持扩展范围
完全校准：无需生产校准
4 位 SDIO 主机接口支持
Wi-Fi 直接并发运行（多通道、多用途）
和 BLE（仅适用于 WL183xMOD）支持 4.1 和 CSA2 主机控制器接口 (HCI) 传输，用于通过通用异步收发器 (UART) 进行的传输支持子带 (SBC) 编码 + 高级音频传输协议 (A2DP) 的专用音频处理器双模和 BLE Bluetopia + LE 认证堆栈（由 TI 提供）
支持 4.1 和 CSA2
主机控制器接口 (HCI) 传输，用于通过通用异步收发器 (UART) 进行的传输
支持子带 (SBC) 编码 + 高级音频传输协议 (A2DP) 的专用音频处理器
双模和 BLE
Bluetopia + LE 认证堆栈（由 TI 提供）
主要优势减少设计开销通过在两极（STA 和 AP）上同时配置 WiLink 8，可将差别化的使用案例直接连接至不同 RF 通道（Wi-Fi 网络）上的其它 Wi-Fi 器件用于高性能音频和视频流参考应用的一流 Wi-Fi，覆盖范围高达单根天线的 1.4 倍提供多种配置方法，可一步将室内设备连接至 Wi-Fi 连接空闲时最低 Wi-Fi 功耗 (< 800µA) WLAN 滤波器上只将系统唤醒的可配置唤醒 Wi-Fi- 单天线共存
减少设计开销
通过在两极（STA 和 AP）上同时配置 WiLink 8，可将差别化的使用案例直接连接至不同 RF 通道（Wi-Fi 网络）上的其它 Wi-Fi 器件
用于高性能音频和视频流参考应用的一流 Wi-Fi，覆盖范围高达单根天线的 1.4 倍
提供多种配置方法，可一步将室内设备连接至 Wi-Fi
连接空闲时最低 Wi-Fi 功耗 (< 800µA)
WLAN 滤波器上只将系统唤醒的可配置唤醒
Wi-Fi- 单天线共存
物联网
多媒体
家用电子产品
家用电器和大型家电
工业和家庭自动化
智能网关和仪表计量
视频会议
视频摄像机和安防器材

产品概述

TI 经认证的 WiLink 8 模块采用功率优化设计，可提供高数据吞吐量和扩展范围，并且支持 Wi-Fi 和共存（只适用于 WL1835MOD）。 WL18x5MOD 器件是一套 2.4GHz 模块双天线解决方案。该器件经 FCC、IC、ETSI/CE 和 TELEC 认证，适用于接入点 (AP) 和客户端。 TI 为 Linux、 Android、WinCE 和 RTOS 等高级操作系统提供了驱动程序。

查看全部

WL1805MODGBMOCT 数据手册

数据手册	说明	数量	操作
WL1805MODGBMOCT	RF TXRX MOD BLUETOOTH/WIFI CHIP	48页,1.49M	查看

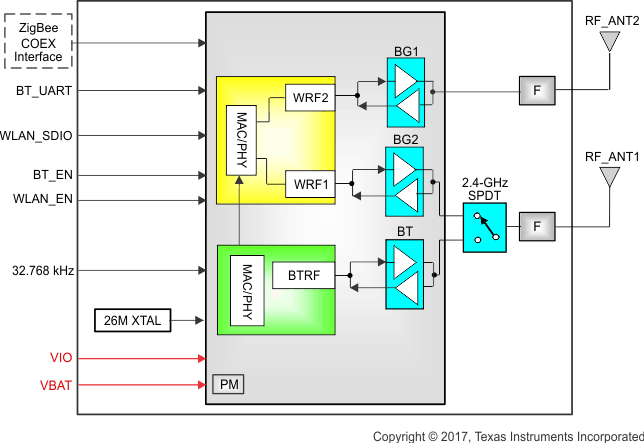

WL1805MODGBMOCT 电路图

WL1805MODGBMOCT
