更新日期：2024-04-01
产品简介：具有 1MB 闪存的 SimpleLink? 32 位 Arm Cortex-M4 双频带 Wi-Fi CERTIFIED? 无线模块
查看详情CC3235MODSF12MOBR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
CC3235MODSF12MOBR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥164.40000剪切带（CT）750 : ￥117.45981卷带（TR）
- 系列：SimpleLink?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 射频系列/标准：WiFi
- 协议：802.11a/b/g/n
- 调制：CCK，DSSS，OFDM
- 频率：2.412GHz ~ 2.472GHz，5.18GHz ~ 5.825GHz
- 数据速率：54Mbps
- 功率 - 输出：16.3dBm
- 灵敏度：-94.5dBm
- 串行接口：I2C，I2S，SPI，UART
- 天线类型：集成式，芯片
- 使用的 IC/零件：CC3235SF
- 存储容量：1MB 闪存，256kB RAM
- 电压 - 供电：2.3V ~ 3.6V
- 电流 - 接收：53mA ~ 80mA
- 电流 - 传输：154mA ~ 329mA
- 安装类型：表面贴装型
- 工作温度：-40°C ~ 85°C（TA）
- 封装/外壳：63-SMD 模块
产品特性
- 完全集成的绿色 RoHS 模块，包括所有必需的时钟、SPI 闪存和无源器件
- 802.11a/b/g/n：2.4GHz 和 5GHz
- 经 FCC、IC/ISED、ETSI/CE、MIC 和 SRRC 认证(1)
- 经 FIPS 140-2 1 级验证的内部 IC
- 多层安全特性可帮助开发人员保护身份信息、数据和软件 IP
- 低功耗模式适用于电池供电应用
- 与 2.4GHz 无线电共存
- 工业温度：–40°C 至 +85°C
- CC3235MODx 多内核架构、片上系统 (SoC)
- CC3235MODAx 模块包含集成 PCB 天线，可轻松集成到主机系统中
- 1.27mm 间距 QFM 封装，实现轻松组装和低成本 PCB 设计
- 可转让的 Wi-Fi 联盟认证
- 应用微控制器子系统： 运行频率为 80MHz 的 Arm Cortex-M4 内核 用户专用存储器 256KB RAM 可选的 1MB 可执行文件闪存 多种外设和计时器 McASP 支持两个 I2S 通道 SD、SPI、I2C、UART 8 位同步成像仪接口 4 通道 12 位 ADC 4 个具有 16 位 PWM 模式的通用计时器 (GPT) 看门狗计时器 多达 27 个 GPIO 引脚 调试接口：JTAG、cJTAG、SWD
- 运行频率为 80MHz 的 Arm Cortex-M4 内核
- 用户专用存储器 256KB RAM 可选的 1MB 可执行文件闪存
- 256KB RAM
- 可选的 1MB 可执行文件闪存
- 多种外设和计时器 McASP 支持两个 I2S 通道 SD、SPI、I2C、UART 8 位同步成像仪接口 4 通道 12 位 ADC 4 个具有 16 位 PWM 模式的通用计时器 (GPT) 看门狗计时器 多达 27 个 GPIO 引脚 调试接口：JTAG、cJTAG、SWD
- McASP 支持两个 I2S 通道
- SD、SPI、I2C、UART
- 8 位同步成像仪接口
- 4 通道 12 位 ADC
- 4 个具有 16 位 PWM 模式的通用计时器 (GPT)
- 看门狗计时器
- 多达 27 个 GPIO 引脚
- 调试接口：JTAG、cJTAG、SWD
- Wi-Fi 网络处理器子系统： Wi-Fi 内核： 802.11 a/b/g/n 2.4GHz 和 5GHz 模式： 接入点 (AP) 基站 (STA) Wi-Fi Direct（仅在 2.4GHz 受支持） 安全性： WEP WPA™/ WPA2™ PSK WPA2 企业 WPA3™ 个人版 WPA3™ 企业版 互联网和应用协议： HTTP 服务器、mDNS、DNS-SD 和 DHCP IPv4 和 IPv6 TCP/IP 堆栈 16 BSD 套接字（完全安全的 TLS v1.2 和 SSL 3.0） 内置的电源管理子系统： 可配置的低功耗配置（始终开启、间歇性连接、标签） 高级低功耗模式 集成式直流/直流稳压器
- Wi-Fi 内核： 802.11 a/b/g/n 2.4GHz 和 5GHz 模式： 接入点 (AP) 基站 (STA) Wi-Fi Direct（仅在 2.4GHz 受支持） 安全性： WEP WPA™/ WPA2™ PSK WPA2 企业 WPA3™ 个人版 WPA3™ 企业版
- 802.11 a/b/g/n 2.4GHz 和 5GHz
- 模式： 接入点 (AP) 基站 (STA) Wi-Fi Direct（仅在 2.4GHz 受支持）
- 接入点 (AP)
- 基站 (STA)
- Wi-Fi Direct（仅在 2.4GHz 受支持）
- 安全性： WEP WPA™/ WPA2™ PSK WPA2 企业 WPA3™ 个人版 WPA3™ 企业版
- WEP
- WPA™/ WPA2™ PSK
- WPA2 企业
- WPA3™ 个人版
- WPA3™ 企业版
- 互联网和应用协议： HTTP 服务器、mDNS、DNS-SD 和 DHCP IPv4 和 IPv6 TCP/IP 堆栈 16 BSD 套接字（完全安全的 TLS v1.2 和 SSL 3.0）
- HTTP 服务器、mDNS、DNS-SD 和 DHCP
- IPv4 和 IPv6 TCP/IP 堆栈
- 16 BSD 套接字（完全安全的 TLS v1.2 和 SSL 3.0）
- 内置的电源管理子系统： 可配置的低功耗配置（始终开启、间歇性连接、标签） 高级低功耗模式 集成式直流/直流稳压器
- 可配置的低功耗配置（始终开启、间歇性连接、标签）
- 高级低功耗模式
- 集成式直流/直流稳压器
- 多层安全特性： 独立执行环境 网络安全 设备身份和密钥 硬件加速器加密引擎（AES、DES、SHA/MD5 和 CRC） 文件系统安全（加密、身份验证、访问控制） 初始安全编程 软件篡改检测 安全引导 证书注册请求 (CSR) 每个设备具有唯一密钥对
- 独立执行环境
- 网络安全
- 设备身份和密钥
- 硬件加速器加密引擎（AES、DES、SHA/MD5 和 CRC）
- 文件系统安全（加密、身份验证、访问控制）
- 初始安全编程
- 软件篡改检测
- 安全引导
- 证书注册请求 (CSR)
- 每个设备具有唯一密钥对
- 应用吞吐量 UDP：16Mbps TCP：13Mbps
- UDP：16Mbps
- TCP：13Mbps
- 电源管理子系统： 集成式直流/直流转换器支持宽电源电压范围： 单电源电压，VBAT：2.3V 至 3.6V 高级低功耗模式： 关断：1µA，休眠：5.5µA 低功耗深度睡眠 (LPDS)：120µA 空闲连接（MCU 处于 LPDS 状态）：710µA RX 流量（MCU 处于活动模式）：59 mA TX 流量（MCU 处于活动模式）：223 mA Wi-Fi TX 功率 2.4 GHz：1 DSSS 时为 16dBm 5 GHz：6 OFDM 时为 15.1dBm Wi-Fi RX 灵敏度 2.4 GHz：1 DSSS 时为 -94.5dBm 5 GHz：6 OFDM 时为 -89dBm
- 集成式直流/直流转换器支持宽电源电压范围： 单电源电压，VBAT：2.3V 至 3.6V
- 单电源电压，VBAT：2.3V 至 3.6V
- 高级低功耗模式： 关断：1µA，休眠：5.5µA 低功耗深度睡眠 (LPDS)：120µA 空闲连接（MCU 处于 LPDS 状态）：710µA RX 流量（MCU 处于活动模式）：59 mA TX 流量（MCU 处于活动模式）：223 mA
- 关断：1µA，休眠：5.5µA
- 低功耗深度睡眠 (LPDS)：120µA
- 空闲连接（MCU 处于 LPDS 状态）：710µA
- RX 流量（MCU 处于活动模式）：59 mA
- TX 流量（MCU 处于活动模式）：223 mA
- Wi-Fi TX 功率 2.4 GHz：1 DSSS 时为 16dBm 5 GHz：6 OFDM 时为 15.1dBm
- 2.4 GHz：1 DSSS 时为 16dBm
- 5 GHz：6 OFDM 时为 15.1dBm
- Wi-Fi RX 灵敏度 2.4 GHz：1 DSSS 时为 -94.5dBm 5 GHz：6 OFDM 时为 -89dBm
- 2.4 GHz：1 DSSS 时为 -94.5dBm
- 5 GHz：6 OFDM 时为 -89dBm
- 其他集成元件 40.0MHz 晶体 32.768kHz 晶体 (RTC) 32Mb SPI 串行闪存 射频滤波器、双工器和无源器件
- 40.0MHz 晶体
- 32.768kHz 晶体 (RTC)
- 32Mb SPI 串行闪存
- 射频滤波器、双工器和无源器件
- 尺寸兼容的 QFM 封装 CC3235MODx：1.27mm 间距、 63 引脚、20.5mm × 17.5mm CC3235MODAx：1.27mm 间距、 63 引脚、20.5mm × 25.0mm
- CC3235MODx：1.27mm 间距、 63 引脚、20.5mm × 17.5mm
- CC3235MODAx：1.27mm 间距、 63 引脚、20.5mm × 25.0mm
- 模块支持 SimpleLink 开发人员生态系统
产品概述
使用此完全可编程的无线微控制器 (MCU) 模块开始您的设计，它经过 FCC、IC/ISED、ETSI/CE、MIC 和 SRRC 认证，且具有内置双带 Wi-Fi 连接。该模块集成有 40MHz 晶体、32.768kHz RTC 时钟、32Mb SPI 串行闪存、射频滤波器、双工器和无源器件。
SimpleLink™ CC3235MODx 模块提供两种型号：
SimpleLink™ CC3235MODAx 模块提供两种型号： 德州仪器 (TI) 的 SimpleLink™ Wi-Fi®
CC3235MODx 和 CC3235MODAx 模块系列专为物联网而设计，是集成了两个物理隔离片上 MCU 的无线模块。 这一代引进了可进一步简化物联网连接的新功能。主要新特性包括： CC3235MODx 和 CC3235MODAx 器件系列是 SimpleLink MCU 平台的一部分，该平台是一个常见、易用的开发环境，基于单核软件开发套件 (SDK)，具有丰富的工具集和参考设计。E2E™ 支持论坛支持 Wi-Fi、低功耗蓝牙、低于 1GHz 和主机 MCU。关于更多信息，请访问 www.ti.com.cn/simplelink 或 www.ti.com.cn/simplelinkwifi。

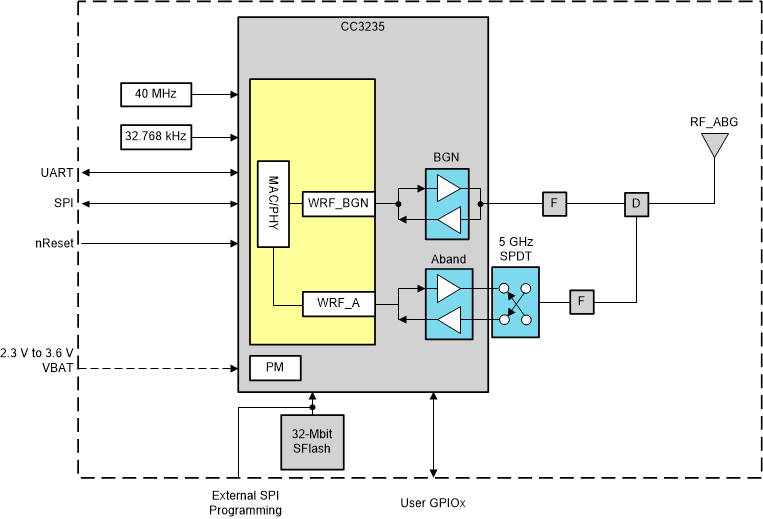

CC3235MODSF12MOBR 电路图
CC3235MODSF12MOBR 电路图
