UCD90160ARGCT

Texas Instruments 监控器

更新日期：2024-04-01

UCD90160ARGCT

Texas Instruments 监控器

产品简介：支持 ACPI 的 16 轨 PMBus 电源排序器和系统管理器

查看详情

UCD90160ARGCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCD90160ARGCT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥109.31000剪切带（CT）250 : ￥80.67432卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：序列发生器
  • 受监控电压数：16
  • 电压 - 阈值：可调节/可选择
  • 输出：-
  • 复位：低有效
  • 复位超时：最小为 2μs
  • 工作温度：-40°C ~ 110°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：64-VFQFN 裸露焊盘
  • 供应商器件封装：64-VQFN（9x9）

产品特性

  • 可对 16 个电压轨进行监控和排序 所有电压轨每 400µs 进行一次采样 具有 2.5V、0.5% 内部 VREF 的 12 位 ADC 排序基于时间、电压轨及引脚相关性 每个监控器具有 4 个可编程欠压和过压阈值
  • 所有电压轨每 400µs 进行一次采样
  • 具有 2.5V、0.5% 内部 VREF 的 12 位 ADC
  • 排序基于时间、电压轨及引脚相关性
  • 每个监控器具有 4 个可编程欠压和过压阈值
  • 每个监控器可提供非易失性误差及峰值日志记录（多达 12 个故障详细条目）
  • 针对 10 个电压轨的闭环裕度调节能力 裕度输出可调节轨电压以匹配用户定义的裕度阈值
  • 裕度输出可调节轨电压以匹配用户定义的裕度阈值
  • 可编程的看门狗计时器和系统复位
  • 可轻松级联多个电源序列发生器并加以协调以提供故障响应
  • 具备引脚选择电源轨状态功能，用于 ACPI 支持
  • 灵活的数字 I/O 配置
  • 可级联多个器件
  • 响应并监视由 GPI 触发的故障
  • 多相位 PWM 时钟发生器时钟频率为 15.259kHz 至 125MHz能够为同步开关模式电源配置独立的时钟输出
  • 时钟频率为 15.259kHz 至 125MHz
  • 能够为同步开关模式电源配置独立的时钟输出
  • JTAG和I2C/SMBus/PMBus™接口

产品概述

UCD90160A 是一款 16 轨 PMBus/I2C 可寻址电源序列发生器和监视器。该器件集成一个 12 位 ADC，用于监视多达 16 个电源电压输入。26 个 GPIO 引脚可用于电源使能端、加电复位信号、外部中断、级联或其它系统功能。这些引脚中有 12 个引脚提供 PWM 功能。利用这些引脚，UCD90160A 可支持裕度调节以及通用 PWM 功能。 运用引脚选择电压轨状态功能可实现特定的电源状态。该功能允许使用多达3个GPI来启用和停用任意电压轨。对于执行系统低功耗模式及用于硬件设备的高级配置和电源接口 (ACPI) 规范而言，这一点是很有用处的。凭借故障引脚功能，可以轻松级联多个器件并对其加以协调，使其同步响应故障。这个TI的 融合数字电源™设计人员软件用于器件配置。这款基于PC的图形用户界面 (GUI) 提供了一种用于配置，存储和监视所有系统操作参数的直观界面。
查看全部

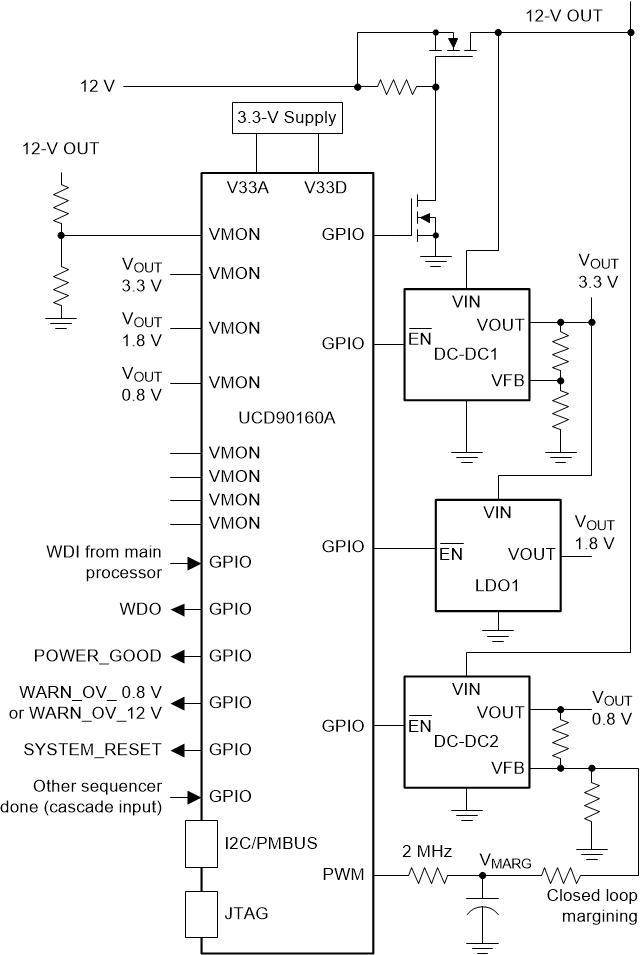

UCD90160ARGCT 电路图

UCD90160ARGCT 电路图

UCD90160ARGCT 电路图
