905X0205100

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01

905X0205100

Texas Instruments 配电开关，负载驱动器

产品简介：高电平有效且具有输出放电和反向阻断功能的 0.5A 负载、4.5-5.5V、97mΩ USB 电源开关

查看详情

905X0205100 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

905X0205100 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：1 : ￥5.01000剪切带（CT）3,000 : ￥2.00338卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：USB 开关
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：4.5V ~ 5.5V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：-
  • 导通电阻（典型值）：-
  • 输入类型：非反相
  • 特性：负载释放，状态标志
  • 故障保护：限流（固定），超温，反向电流，UVLO
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 供应商器件封装：SOT-23-5
  • 封装/外壳：SC-74A，SOT-753

产品特性

  • 单一电源开关系列产品
  • 与现有的引脚到引脚对应
  • 0.5A，1A，1.5A，2A 的额定电流
  • ±20% 精确、固定、恒定电流限制
  • 快速过流响应时间为 -2ns
  • 去尖峰脉冲故障报告
  • 已选择具有 (TPS20xxC) 和没有 (TPS20xxC-2) 输出放电的部件
  • 反向电流阻断
  • 内置软启动
  • 环境温度范围：-40°C 至 85°C
  • 经 UL 检测和认证以及 CB 认证-文件号E169910
  • USB 端口/集线器、笔记本、台式机
  • 高清数字电视
  • 机顶盒
  • 短路保护功能

产品概述

TPS20xxC 和 TPS20xxC-2 配电开关系列产品用于诸如 USB 等有可能遇到高电容负载和短路的应用。 这一系列产品为电流介于 0.5A 和 2A 之间的应用提供具有固定电流限值阀值的多种器件。 当输出负载超过电流限值阀值时，TPS20xxC 和 TPS20xxC-2 通过运行在恒定电流模式下来将输出电流限制在安全的水平上。 这就在所有条件下提供了一个可预计的故障电流。 当输出被短接时，快速过载响应时间减轻了主 5V 电源提供稳压电源的负担。 为了大大减少打开和关闭期间的电流冲击，电源开关的上升和下降次数受到控制。
查看全部

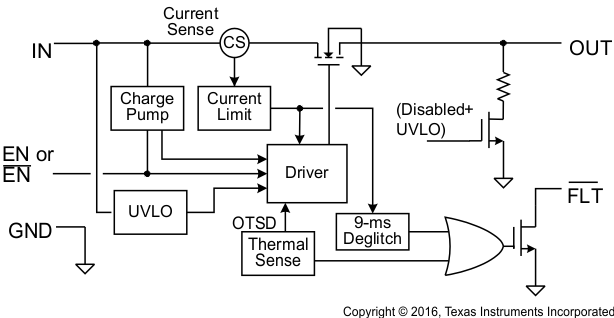

905X0205100 电路图

905X0205100 电路图

905X0205100 电路图
