产品简介:汽车级 17A 5kv RMS 单通道隔离式栅极驱动器

查看详情

UCC5390ECQDWVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC5390ECQDWVRQ1 中文资料属性参数

  • 现有数量:0现货查看交期
  • 价格:1 : ¥24.88000剪切带(CT)1,000 : ¥14.09518卷带(TR)
  • 系列:Automotive, AEC-Q100
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 技术:容性耦合
  • 通道数:1
  • 电压 - 隔离:5000Vrms
  • 共模瞬变抗扰度(最小值):120kV/μs
  • 传播延迟 tpLH / tpHL(最大值):60ns,60ns
  • 脉宽失真(最大):20ns
  • 上升/下降时间(典型值):10ns,10ns
  • 电流 - 输出高、低:17A,17A
  • 电流 - 峰值输出:10A
  • 电压 - 正向 (Vf)(典型值):-
  • 电流 - DC 正向 (If)(最大值):-
  • 电压 -?输出供电:13.2V ~ 33V
  • 工作温度:-40°C ~ 150°C
  • 安装类型:表面贴装型
  • 封装/外壳:8-SOIC(0.295",7.50mm 宽)
  • 供应商器件封装:8-SOIC
  • 认证机构:CQC,UL,VDE

产品特性

  • 5kVRMS 单通道隔离式栅极驱动器
  • 符合面向汽车应用的 AEC-Q100 标准 温度等级 1 HBM ESD 分类等级 H2 CDM ESD 分类等级 C6
  • 温度等级 1
  • HBM ESD 分类等级 H2
  • CDM ESD 分类等级 C6
  • 功能安全质量管理型 可提供用于功能安全系统设计的文档
  • 可提供用于功能安全系统设计的文档
  • 以 GND2 为基准的 12V UVLO
  • 8 引脚 DWV(8.5mm 爬电)封装
  • 60ns(典型值)传播延迟
  • 较小的器件间传播延迟偏移
  • 100V/ns 最小 CMTI
  • 10A 最小峰值电流
  • 3V 至 15V 输入电源电压
  • 驱动器电源电压高达 33V
  • 输入引脚具有负 5V 电压处理能力
  • 安全相关认证: 符合 DIN V VDE V 0884-11:2017-01 标准的 7000VPK 隔离 (DWV)(计划) 符合 UL 1577 标准且长达 1 分钟的 5000VRMS (DWV) 隔离等级 符合 GB4943.1-2011 的 CQC 认证
  • 符合 DIN V VDE V 0884-11:2017-01 标准的 7000VPK 隔离 (DWV)(计划)
  • 符合 UL 1577 标准且长达 1 分钟的 5000VRMS (DWV) 隔离等级
  • 符合 GB4943.1-2011 的 CQC 认证
  • CMOS 输入
  • 工作结温:-40°C 至 +150°C

产品概述

UCC5390-Q1 是一款单通道隔离式栅极驱动器,具有 10A 最小峰值拉电流和 10A 最小峰值灌电流,专为驱动 MOSFET、IGBT 和 SiC MOSFET 而设计。UCC5390-Q1 的 UVLO2 以 GND2 为基准,有利于使用双极电源并优化 SiC 和 IGBT 开关行为和稳健性。UCC5390-Q1 采用 8.5mm SOIC-8 (DWV) 封装,可支持高达 5kVRMS 的隔离电压。输入侧通过 SiO2 电容隔离技术与输出侧相隔离,隔离栅寿命超过 40 年。凭借高驱动强度和真正的 UVLO 检测,该器件非常适用于在车载充电器和牵引逆变器等应用中驱动 IGBT 和 SiC MOSFET。与光耦合器相比,UCC5390-Q1 的器件间偏移更低,传播延迟更小,工作温度更高,并且 CMTI 更高。

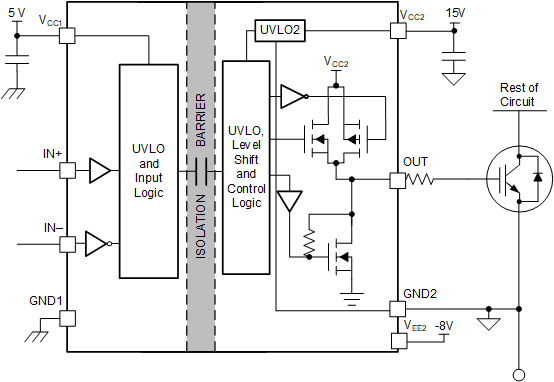

UCC5390ECQDWVRQ1 电路图

UCC5390ECQDWVRQ1 电路图

UCC5390ECQDWVRQ1 电路图
