UCC20225AQNPLTQ1

Texas Instruments 隔离器 - 栅极驱动器

更新日期：2024-04-01

UCC20225AQNPLTQ1

Texas Instruments 隔离器 - 栅极驱动器

产品简介：具有单 PWM 输入、5V UVLO 且采用 LGA 封装的汽车类 2.5kVrms、4A/6A 双通道隔离式栅极驱动器

查看详情

UCC20225AQNPLTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC20225AQNPLTQ1 中文资料属性参数

  • 现有数量：0现货2,500Factory查看交期
  • 价格：1 : ￥47.38000剪切带（CT）250 : ￥33.07668卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 技术：容性耦合
  • 通道数：2
  • 电压 - 隔离：2500Vrms
  • 共模瞬变抗扰度（最小值）：100V/ns
  • 传播延迟 tpLH / tpHL（最大值）：30ns，30ns
  • 脉宽失真（最大）：6ns
  • 上升/下降时间（典型值）：6ns，7ns
  • 电流 - 输出高、低：4A，6A
  • 电流 - 峰值输出：4A，6A
  • 电压 - 正向 (Vf)（典型值）：-
  • 电流 - DC 正向 (If)（最大值）：-
  • 电压 -?输出供电：6.5V ~ 25V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：13-VFLGA
  • 供应商器件封装：13-VLGA（5x5）
  • 认证机构：CQC，UL，VDE

产品特性

  • 具有符合 AEC-Q100 标准的下列特性： 器件温度 1 级 器件 HBM ESD 分类等级 H2器件 CDM ESD 分类等级 C6
  • 器件温度 1 级
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C6
  • 单 PWM 输入，双输出
  • 可通过电阻器编程的死区时间
  • 4A 峰值拉电流、6A 峰值灌电流输出
  • CMTI 大于 100V/ns
  • 开关参数： 19ns 典型传播延迟5ns 最大延迟匹配6ns 最大脉宽失真
  • 19ns 典型传播延迟
  • 5ns 最大延迟匹配
  • 6ns 最大脉宽失真
  • 3V 至 18V 输入 VCCI 范围
  • VDD 高达 25V，带 5V 和 8V UVLO 选项
  • 抑制短于 5ns 的输入瞬变
  • TTL 和 CMOS 兼容输入
  • 节省空间的 5mm x 5mm LGA-13 封装
  • 安全相关认证： 符合 VDE V 0884-11:2017 标准的 3535VPK 隔离 符合 UL 1577 标准且持续时长为 1 分钟的 2500VRMS 隔离 符合 GB4943.1-2011 的 CQC 认证
  • 符合 VDE V 0884-11:2017 标准的 3535VPK 隔离
  • 符合 UL 1577 标准且持续时长为 1 分钟的 2500VRMS 隔离
  • 符合 GB4943.1-2011 的 CQC 认证

产品概述

是UCC20225-Q1 系列是一款单输入、双输出隔离式栅极驱动器，具有 4A 峰值拉电流和 6A 峰值灌电流，并且采用 5mm x 5mm LGA-13 封装。该器件旨在以一流的传播延迟和脉宽失真度驱动功率晶体管，频率最高可达 5MHz。输入侧通过一个 2.5kVRMS 隔离栅与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为 100V/ns。两个输出侧驱动器之间的内部功能隔离支持高达 700VDC 的工作电压。UCC20225-Q1 系列通过 DT 引脚上的电阻器支持可编程死区时间。DIS 引脚在设为高电平时可同时关断两个输出，在接地时允许器件正常运行。该器件接受的 VDD 电源电压高达 25V。凭借 3V 至 18V 的宽 VCCI 范围，该驱动器非常适合连接模拟和数字控制器。所有电源电压引脚都具有欠压锁定 (UVLO) 保护功能。 凭借上述所有高级 功能，UCC20225-Q1 系列可在各种汽车 应用中实现高功率密度、高效率和稳健性。
查看全部

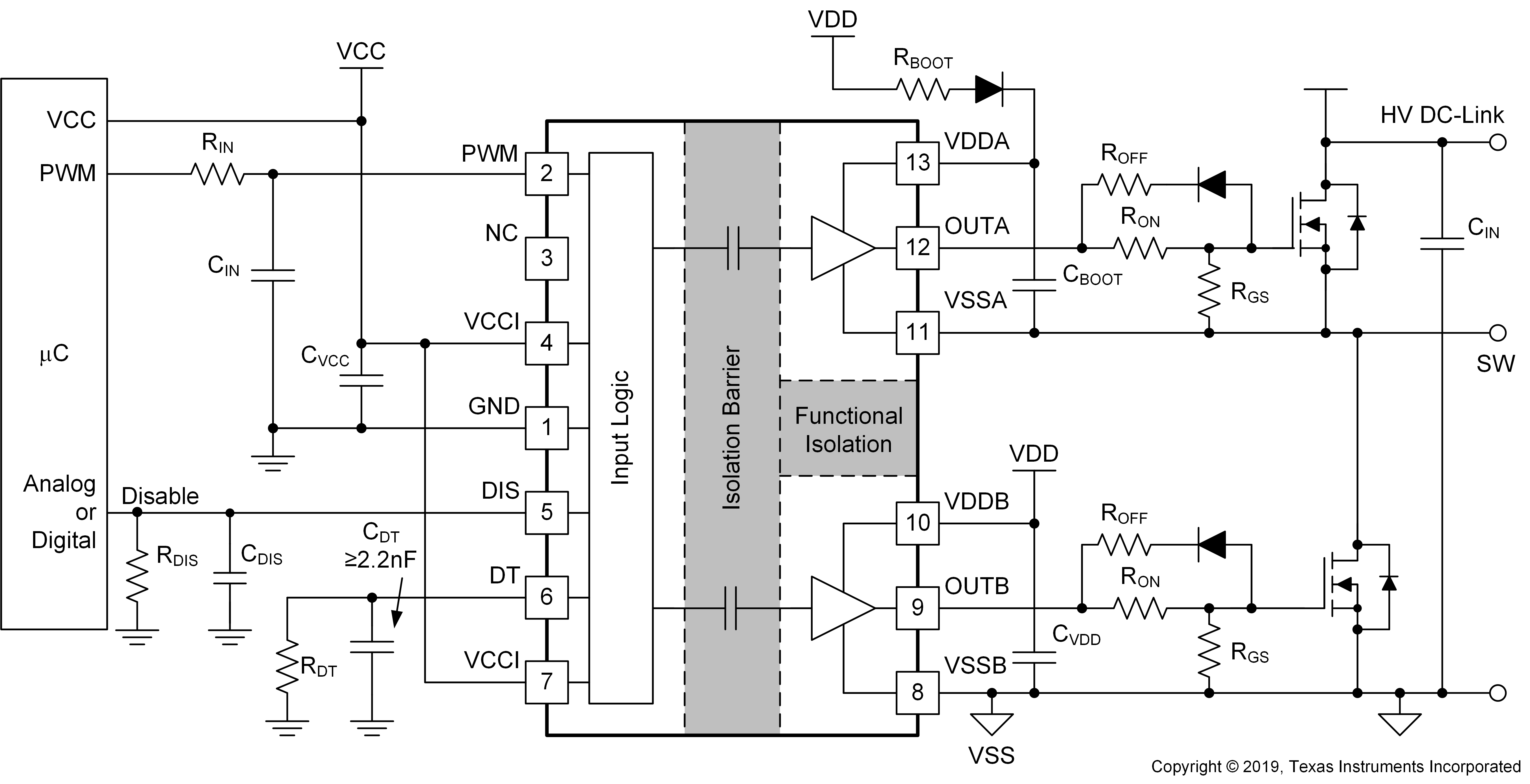

UCC20225AQNPLTQ1 电路图
