ISO5851DW

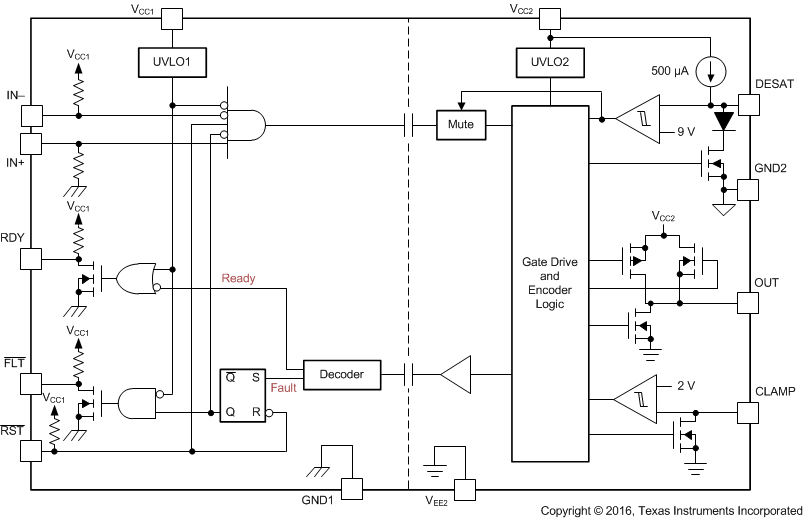

ISO5851 是一款用于 IGBT 和 MOSFET 的 5.7 kV RMS 增强型隔离栅极驱动器，具有 2.5A 的拉电流能力和 5A 的灌电流能力。输入端由 3V 至 5.5V 的单电源供电运行。输出侧支持的电源电压范围为 15V 至 30V。两路互补 CMOS 输入控制栅极驱动器输出状态。76ns 的短暂传播时间保证了对于输出级的精确控制。内置的去饱和 (DESAT) 故障检测功能可识别 IGBT 何时处于过载状态。当检测到 DESAT 时，栅极驱动器输出会被拉低为 V EE2 电势，从而将 IGBT 立即关断。当发生去饱和故障时，器件会通过隔离隔栅发送故障信号，以将输入端的 FLT 输出拉为低电平并阻断隔离器的输入。 FLT 的输出状态将被锁存，可通过 RST 输入上的低电平有效脉冲复位。如果在由双极输出电源供电的正常运行期间关断 IGBT，输出电压会被硬钳位为 V EE2。如果输出电源为单极，那么可采用有源米勒钳位，这种钳位会在一条低阻抗路径上灌入米勒电流，从而防止 IGBT 在高电压瞬态条件下发生动态导通。当发生去饱和故障时，器件会通过隔离隔栅发送故障信号，以将输入端的 FLT 输出拉为低电平并阻断隔离器的输入。 FLT 的输出状态将被锁存，可通过 RST 输入上的低电平有效脉冲复位。如果在由双极输出电源供电的正常运行期间关断 IGBT，输出电压会被硬钳位为 V EE2。如果输出电源为单极，那么可采用有源米勒钳位，这种钳位会在一条低阻抗路径上灌入米勒电流，从而防止 IGBT 在高电压瞬态条件下发生动态导通。栅极驱动器是否准备就绪待运行由两个欠压锁定电路控制，这两个电路会监视输入端和输出端的电源。如果任意一端电源不足，RDY 输出会变为低电平；否则，该输出为高电平。 ISO5851 采用 16 引脚小外形尺寸集成电路 (SOIC) 封装。此器件的额定工作环境温度范围为 -40°C 至 +125°C。
