UCC29950D

Texas Instruments PFC（功率因数校正）

更新日期：2024-04-01

UCC29950D

Texas Instruments PFC（功率因数校正）

产品简介：高效 CCM PFC/LLC 组合控制器

查看详情

UCC29950D 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC29950D 中文资料属性参数

  • 现有数量：116现货
  • 价格：1 : ￥19.56000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 模式：连续导电（CCM）
  • 频率 - 开关：87kHz ~ 109kHz
  • 电流 - 启动：-
  • 电压 - 供电：11V ~ 18V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：16-SOIC

产品特性

  • 高效功率因数校正 (PFC) 和半桥谐振逻辑链路控制 (LLC) 组合控制器
  • 连续导通模式 (CCM) 升压功率因数校正
  • 支持自偏置或辅助（外部）偏置工作模式
  • 完全内部补偿的 PFC 环路
  • 3 步轻松设计 PFC 级 （设计电压反馈、电流反馈和功率级）
  • 100kHz 固定 PFC 频率，具有抖动特性，可确保符合 EMI 标准
  • 真正的输入功率限制，独立于线路电压
  • 固定 LLC 频率工作范围为 70kHz 至 350kHz
  • 死区变化范围为 LLC 半桥功率级的整个负载范围，可扩展零电压开关 (ZVS) 范围
  • 三级 LLC 过流保护
  • Hiccup 工作模式，可提供连续过载和短路保护
  • 低待机功耗，由高压启动金属氧化物半导体场效应晶体管 (MOSFET) 和 X-Cap 放电功能共同实现
  • 内置软启动和转换器排序功能，可简化设计
  • 交流线路欠压保护，具有故障指示器
  • PFC 总线过压和欠压保护
  • 过温保护
  • 用于扩展功率级的外部栅极驱动器
  • 小外形尺寸集成电路 (SOIC)-16 封装
  • 离线交流-直流服务器电源（通过 80 PLUS 铜牌/银牌/金牌认证）
  • 工业 DIN 导轨和开放式电源
  • 游戏机和打印机电源
  • 高密度适配器
  • 照明驱动器

产品概述

UCC29950 可为交流-直流转换器提供 LLC 转换器级和 CCM 升压功率因数校正 (PFC) 级，从而实现全部控制功能。 这款转换器经过了优化，非常便于使用。 凭借专有 CCM PFC 算法，系统能够获得高效率、更小的转换器尺寸以及高功率因数等诸多优势。 集成的 LLC 控制器可实现高效直流-直流转换级，利用软开关来降低电磁干扰 (EMI) 噪声。 这款组合控制器兼具 PFC 控制和 LLC 控制，使得控制算法能够充分利用来自两级的信息。 该控制器包含一个启动控制电路，此电路采用耗尽型 MOSFET 且内置器件电源管理功能，可最大程度降低外部元件需求，并且有助于降低系统实现成本。为进一步降低待机功耗，该控制器还集成了 X-Cap 放电电路。 UCC29950 实现了一整套系统保护功能，其中包括交流线路欠压保护、PFC 总线欠压 PFC 和 LLC、过流保护和热关断保护。
查看全部

UCC29950D 数据手册

数据手册 说明 数量 操作
UCC29950D

PFC IC Continuous Conduction (CCM) 87kHz ~ 109kHz 16-SOIC

 68页,3.15M 查看

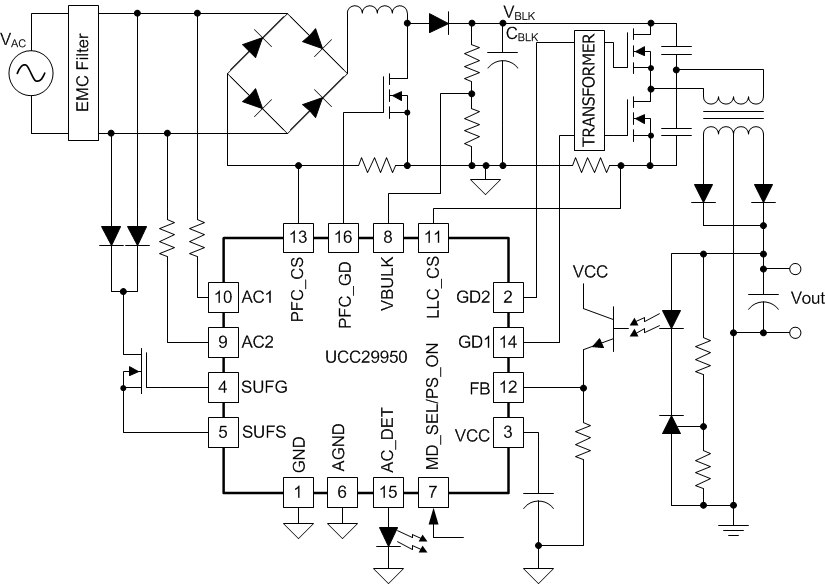

UCC29950D 电路图

UCC29950D 电路图

UCC29950D 电路图
