UCC28951QPWRQ1

Texas Instruments DC-DC 开关控制器

更新日期：2024-04-01

UCC28951QPWRQ1

Texas Instruments DC-DC 开关控制器

产品简介：具有 SR 控制功能、适用于宽输入电压范围的汽车类绿色环保相移全桥控制器

查看详情

UCC28951QPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC28951QPWRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥51.59000剪切带（CT）2,000 : ￥32.50715卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出类型：晶体管驱动器
  • 功能：-
  • 输出配置：正
  • 拓扑：全桥
  • 输出数：6
  • 输出阶段：1
  • 电压 - 供电 (Vcc/Vdd)：8V ~ 17V
  • 频率 - 开关：最高 1MHz
  • 占空比（最大）：95%
  • 同步整流器：是
  • 时钟同步：是
  • 串行接口：-
  • 控制特性：使能，频率控制，软启动
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：24-TSSOP

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围 器件 HBM ESD 分类等级 H2 器件 CDM ESD 分类等级 C3B
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C3B
  • 增强型零电压开关 (ZVS) 范围
  • 直接同步整流器 (SR) 控制
  • 轻负载效率管理包括： 突发模式运行 不连续导通模式 (DCM)，通过可编程阈值实现的动态 SR 开关控制 可编程自适应延迟
  • 突发模式运行
  • 不连续导通模式 (DCM)，通过可编程阈值实现的动态 SR 开关控制
  • 可编程自适应延迟
  • 支持可编程斜坡补偿和电压模式控制的平均或者峰值电流模式控制
  • 闭环路软启动和使能功能
  • 支持双向同步的高达 1MHz 的可编程开关频率
  • (±3%) 支持断续模式的逐周期电流限制保护
  • 150µA 启动电流
  • VDD 欠压锁定
  • 宽温度范围：–40°C 至 125°C

产品概述

UCC28951-Q1 控制器是 UCC28950-Q1 的增强版本。它是 UCC28950-Q1 完全兼容的快插替代器件。 请参阅应用手册 做出正确选择： UCC28950-Q1 或 UCC28951-Q1 以确定要使用的控制器。 UCC28951-Q1 采用全桥高级控制，并对同步整流器 (SR) 输出级进行主动控制。可编程的延迟确保了 ZVS 可在广泛的工作条件下运行，而负载电流可合理调节次级侧同步整流器 (SR) 的开关延迟。此功能最大程度地提高总体系统效率。24 引脚 TSSOP 封装符合 RoHS 要求。
查看全部

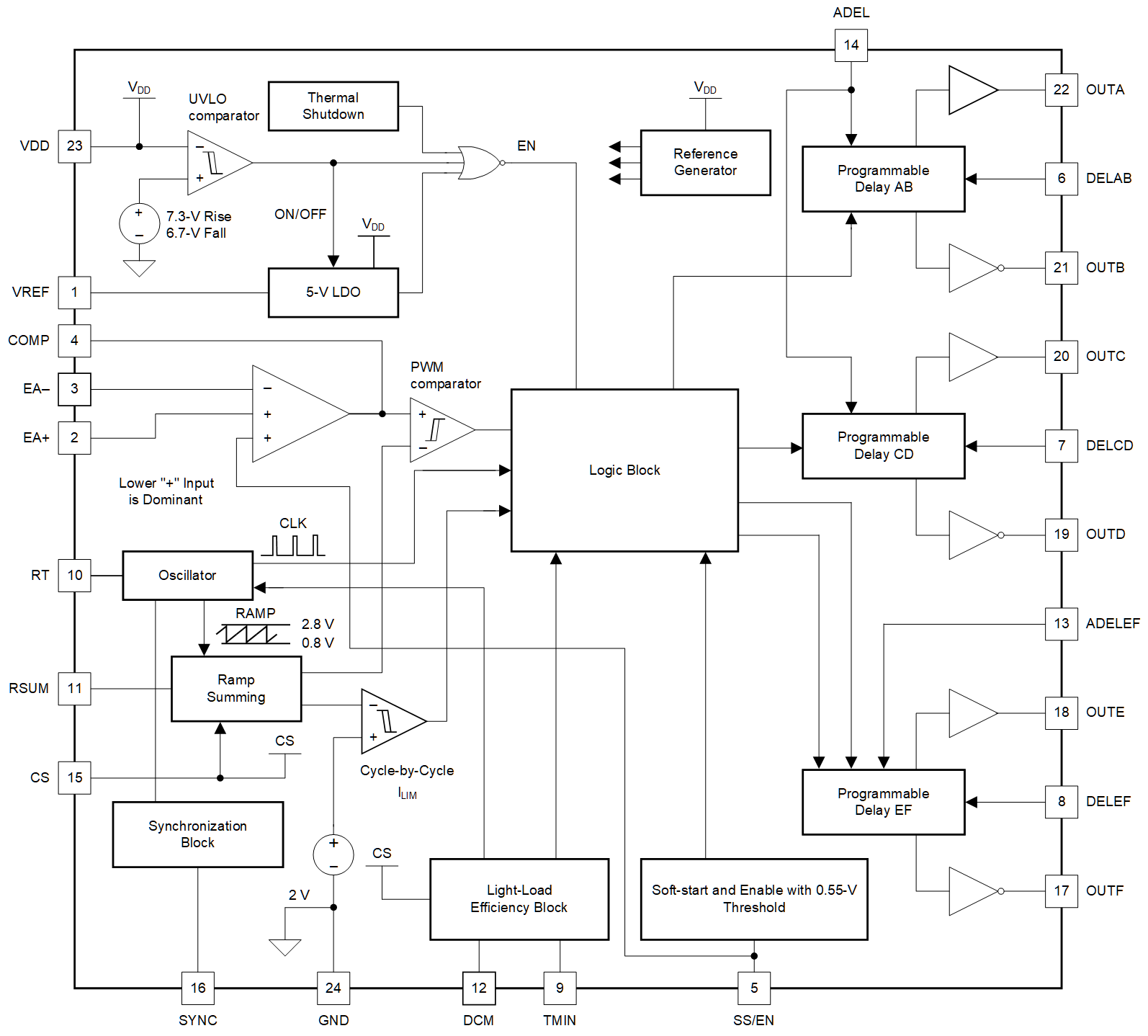

UCC28951QPWRQ1 电路图

UCC28951QPWRQ1 电路图

UCC28951QPWRQ1 电路图
