更新日期：2024-04-01
产品简介：具有 1% 输出调节精度的高效反激控制器
查看详情UCC28742DBVT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
SOT23-6
22+ -
10000
-
上海市
-
-
-
原厂原装上海仓现货
-
TI(德州仪器)
-
SOT-23-6
2022+ -
12000
-
上海市
-
-
-
原装可开发票
UCC28742DBVT 中文资料属性参数
- 现有数量：0现货10,000Factory查看交期
- 价格：1 : ￥7.63000剪切带（CT）250 : ￥4.95692卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 输出隔离：隔离
- 内部开关：无
- 电压 - 击穿：-
- 拓扑：反激
- 电压 - 启动：21.6 V
- 电压 - 供电 (Vcc/Vdd)：9V ~ 35V
- 占空比：99%
- 频率 - 开关：80kHz
- 功率 (W)：-
- 故障保护：限流，过压，短路
- 控制特性：-
- 工作温度：-40°C ~ 125°C
- 封装/外壳：SOT-23-6
- 供应商器件封装：SOT-23-6
- 安装类型：表面贴装型
产品特性
- 光耦合反馈可实现精度高达 1% 的调节
- 精确电流限制以及过载超时保护和延迟断续响应
- 谐振环谷底开关运行模式可实现最高总体效率
- 最大开关频率为 80kHz
- 简化电磁干扰 (EMI) 兼容性的频率抖动
- 针对金属氧化物半导体场效应晶体管 (MOSFET) 的已钳制栅极驱动输出
- 超低启动电流和大型 VDD 迟滞 高值启动电阻器 低偏置电容
- 高值启动电阻器
- 低偏置电容
- 故障保护 输入低线路输出过压过流短路
- 输入低线路
- 输出过压
- 过流
- 短路
- SOT23-6 封装
- 使用 UCC28742 并借助 WEBENCH® 电源设计器创建定制设计方案
产品概述
UCC28742 离线反激式控制器是一款高度集成的 6 引脚次级侧稳压 PWM 控制器，适用于高效交流/直流电源。这是一种隔离式反激电源控制器，使用一个光耦合器来提供恒定电压 (CV)，从而改善对大型负载阶跃的瞬态响应。此器件处理来自光耦合反馈和辅助反激式绕组的信息，以此实现对输出电压和电流的高性能控制。 UCC28742 采用先进的控制算法来实现高运行效率和性能。驱动输出接至一个 MOSFET 电源开关。带有谷值开关的断续传导模式 (DCM) 减少了开关损耗。开关频率的调制和初级电流峰值振幅（FM 和 AM）在整个负载和线路范围内保持较高的转换效率。此控制器的最大开关频率为 80kHz，并且一直保持对变压器内峰值一次侧电流的控制。200Hz 的最小开关频率有助于实现较低的空载输入功率。

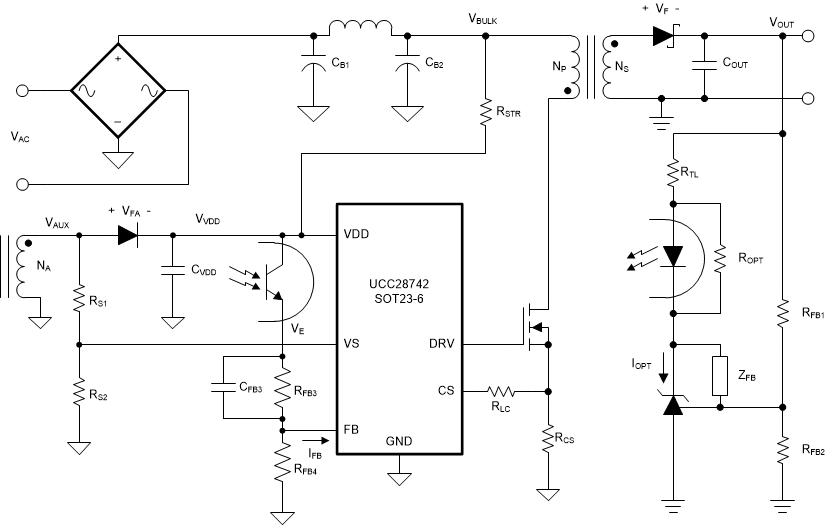

UCC28742DBVT 电路图
UCC28742DBVT 电路图
