UCC28631DR

Texas Instruments AC DC 转换器，离线开关

产品简介：具有 PSR、峰值功率模式和频率抖动功能的高功率反激式控制器

查看详情

UCC28631DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC28631DR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥7.87040卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 输出隔离：隔离
  • 内部开关：无
  • 电压 - 击穿：-
  • 拓扑：反激
  • 电压 - 启动：14.75 V
  • 电压 - 供电 (Vcc/Vdd)：8V ~ 20V
  • 占空比：70%
  • 频率 - 开关：200Hz ~ 120kHz
  • 功率 (W)：30 W
  • 故障保护：限流，过载，超温，过压
  • 控制特性：-
  • 工作温度：-40°C ~ 125°C（TJ）
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽），7 引线
  • 供应商器件封装：7-SOIC
  • 安装类型：表面贴装型

产品特性

  • 高功率初级侧 CV/CC 稳压
  • 连续传导模式 (CCM) 和断续传导模式 (DCM) 运行
  • 内置 700V 启动电流源
  • 有源 X 电容器放电（UCC28630 和 UCC28633）
  • 可调节恒定电流 (CC) 模式限制（UCC28630 除外）
  • 高栅极驱动电流，1A 源电流和 2A 灌电流
  • 针对系统待机功率小于 30mW 的低功率模式
  • 业界一流的轻负载 (10%) 效率 >85%
  • PSR 设计不包含光耦合器 - 可达到 CM 隔离和浪涌的高要求
  • 用于开环反馈故障条件下独立间接输出过压的 VDD OVP
  • 针对瞬态过载的峰值功率模式
  • 外部 NTC 的关断引脚接口
  • 保护：过压、过流、过热、过载计时器 (UCC28630)、交流线路 UV、欠压和引脚保护
  • 频率抖动以轻松符合 EMI 标准（UCC28632 除外）
  • 使用 UCC2863x 并借助 WEBENCH® Power Designer 创建定制设计方案

产品概述

UCC2863x 适用于高功率初级侧稳压反激式变换器。此器件能够以 CCM 和 DCM 模式运行，适用于 具有宽功率范围 的应用。峰值功率模式使得瞬态峰值功率能够达到标称额定值的 200%，峰值电流只增加 25%，最大限度地增加了变压器利用率。 变压器偏置绕组被用来感测输出电压以实现稳压，并用于低损耗输入电压感测。采用了先进的取样技术，可支持 CCM 运行，并在 100W 及以上功率范围内实现无光耦合器设计的出色输出电压稳压性能。高压电流源可实现快速和高效启动。部署了先进的轻负载模式，可减少控制器和系统在无负载和轻负载状态下的功率消耗。这些模式支持潜在的系统设计，以满足 30mW 无负载功耗对高达 30W 标称功率和 60W 峰值功率电源设计的需要。按照设计，此器件易于使用并整合了多种 特性， 可实现多种设计。设计包含大量的保护 特性 以简化系统设计。请参阅表格1《器件比较表》以了解各器件间的具体差异。
查看全部

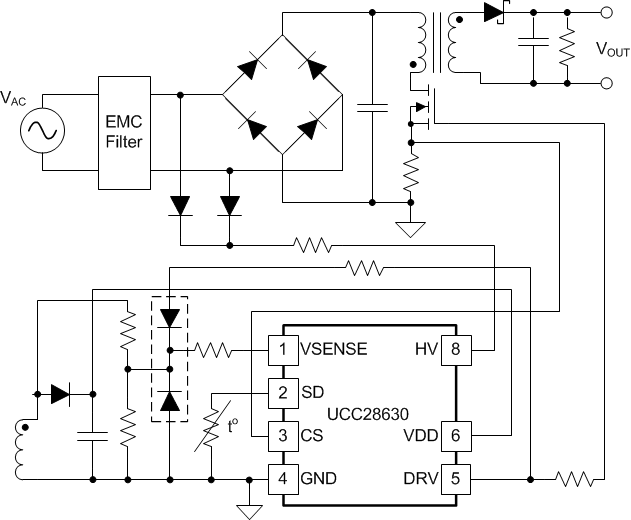

UCC28631DR 电路图

UCC28631DR 电路图

UCC28631DR 电路图
