产品简介:具有 8V UVLO 和负电压处理能力的 4A、120V 半桥栅极驱动器

查看详情

UCC27211ADRMT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC27211ADRMT 中文资料属性参数

  • 现有数量:0现货8,750Factory查看交期
  • 价格:1 : ¥18.68000剪切带(CT)250 : ¥12.65624卷带(TR)
  • 系列:-
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • Digi-Key Programmable:Not Verified
  • 驱动配置:半桥
  • 通道类型:独立式
  • 驱动器数:2
  • 栅极类型:N 沟道 MOSFET
  • 电压 - 供电:8V ~ 17V
  • 逻辑电压?- VIL,VIH:1.3V,2.7V
  • 电流 - 峰值输出(灌入,拉出):4A,4A
  • 输入类型:非反相
  • 高压侧电压 - 最大值(自举):120 V
  • 上升/下降时间(典型值):7.2ns,5.5ns
  • 工作温度:-40°C ~ 140°C(TJ)
  • 安装类型:表面贴装型
  • 封装/外壳:8-VDFN 裸露焊盘
  • 供应商器件封装:8-VSON(4x4)

产品特性

  • 可通过独立输入驱动两个采用高侧/低侧配置的 N 沟道金属氧化物半导体场效应晶体管 (MOSFET)
  • 最大引导电压 120V 直流
  • 4A 吸收,4A 源输出电流
  • 0.9Ω 上拉和下拉电阻
  • 输入引脚能够耐受 –10V 至 +20V 的电压,并且与电源电压范围无关
  • 晶体管-晶体管逻辑电路 (TTL) 或伪 CMOS 兼容输入版本
  • 8V 至 17V VDD 运行范围(绝对最大值 20V)
  • 7.2ns 上升时间和 5.5ns 下降时间(采用 1000pF 负载时)
  • 快速传播延迟时间(典型值 20ns)
  • 4ns 延迟匹配
  • 用于高侧和低侧驱动器的对称欠压锁定功能
  • 支持全部行业标准封装 SOIC-8 4mm × 4mm 小外形尺寸无引线 (SON)-8 封装 4mm × 4mm 小外形尺寸无引线 (SON)-10 封装
  • SOIC-8
  • 4mm × 4mm 小外形尺寸无引线 (SON)-8 封装
  • 4mm × 4mm 小外形尺寸无引线 (SON)-10 封装
  • -40℃ 至 +140°C 的额定温度范围
  • 针对电信,数据通信和商用的电源
  • 半桥和全桥转换器
  • 推挽转换器
  • 高电压同步降压型转换器
  • 两开关正激式转换器
  • 有源箝位正激式转换器
  • D 类音频放大器

产品概述

UCC27211A 器件驱动器基于广受欢迎的 UCC27201 MOSFET 驱动器;但该器件相比之下具有显著的性能提升。峰值输出上拉和下拉电流已经被提高至 4A 拉电流和 4A 灌电流,并且上拉和下拉电阻已经被减小至 0.9Ω,因此可以在 MOSFET 的米勒效应平台转换期间用尽可能小的开关损耗来驱动大功率 MOSFET。输入结构能够直接处理 -10 VDC,这提高了稳健耐用性,并且无需使用整流二极管即可实现与栅极驱动变压器的直接对接。此输入与电源电压无关,并且具有 20V 的最大额定值。UCC27211A 的开关节点(HS 引脚)最高可处理 –18V 电压,从而保护高侧通道不受寄生电感和杂散电容所固有的负电压影响。UCC27210A(伪 CMOS 输入)和 UCC27211A (TTL inputs) 已经增加了滞后特性,从而使得用于模拟或数字脉宽调制 (PWM) 控制器的接口具有增强的抗扰度。低端和高端栅极驱动器是独立控制的,并在彼此的接通和关断之间实现了至 2ns 的匹配。由于在芯片上集成了一个额定电压为 120V 的自举二极管,因此无需采用外部分立式二极管。高侧和低侧驱动器均配有欠压锁定功能,可提供对称的导通和关断行为,并且能够在驱动电压低于指定阈值时将输出强制为低电平。 UCC27211A 器件采用 8 引脚 SOIC (D) 和 8 引脚 VSON (DRM) 封装8 引脚 SO-PowerPAD 封装。

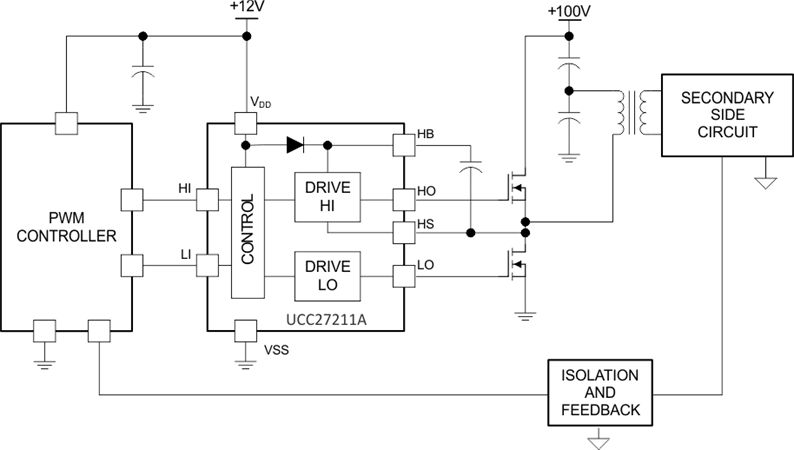

UCC27211ADRMT 电路图

UCC27211ADRMT 电路图

UCC27211ADRMT 电路图
