UCC24650DBVR

Texas Instruments 电源控制器，监视器

更新日期：2024-04-01

UCC24650DBVR

Texas Instruments 电源控制器，监视器

产品简介：用于快速瞬态初级侧调节的 200V 唤醒监控器

查看详情

UCC24650DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC24650DBVR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥4.77000剪切带（CT）3,000 : ￥1.90798卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 应用：唤醒监视器
  • 电压 - 输入：-
  • 电压 - 供电：4.5V ~ 28V
  • 电流 - 供电：63 μA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 具有出色的负载瞬态性能和零待机功耗
  • 实现最小输出电容，以降低 ΔVOUT
  • 无需外部元件
  • <50μA 的器件电流补偿（典型值）
  • 5V 至 28V 输出监视能力
  • 3% 电压浮动检测（专利申请中）
  • 200V 唤醒开关
  • 可使能和禁用 SR 控制器、继电器控制或其他辅助电路
  • 5 引脚小外形尺寸晶体管 (SOT)-23 封装
  • < 5mW 待机应用
  • 面向消费类电子产品的适配器和充电器 智能手机、平板电脑、机顶盒
  • 智能手机、平板电脑、机顶盒
  • TV 和监视器电源
  • 家用电器开关电源 (SMPS) 冰箱、洗衣机、空调
  • 冰箱、洗衣机、空调
  • 面向照明和家用自动化的工业电源

产品概述

UCC24650 是一款易于使用的二次侧电压监视器，可定期测量其自身的 VDD 电压。 当相对上一读数存在 3% 浮动时，会向接收一次侧稳压 (PSR) 控制器发送警报信号。 该器件功耗较低，有助于在许多应用中实现小于 5mW 的待机损耗。 接地基准整流器上连接了一个内部 200V 金属氧化物半导体场效应晶体管 (MOSFET) 开关，可向反激变压器二次侧绕组提供限流脉冲，从而将信号耦合至一次侧控制器。 在检测到控制器驱动的开关活动之前，将以 33kHz 的频率重复发送该信号。相对浮动检测功能可将电压调节至 5V 与 28V 之间的任一电压。警报功能可实现超低待机频率，从而以最大限度降低开关损耗，并减小响应重载阶跃所需的输出电容。 此监视器与能够检测信号的控制器搭配使用，例如 UCC28730 PSR 反激控制器。 UCC24650 还提供了使能和禁用信号，可用于在无载条件下控制二次侧电路，从而降低待机功耗。 此类电路可以是同步整流控制器或继电器驱动器等。
查看全部

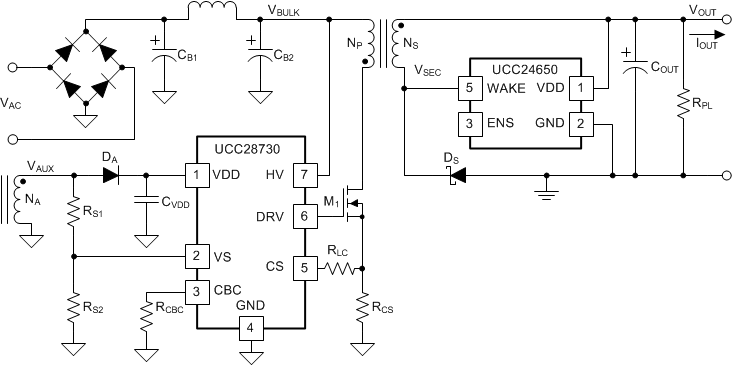

UCC24650DBVR 电路图

UCC24650DBVR 电路图

UCC24650DBVR 电路图
