UCC24630DBVR

Texas Instruments 电源控制器，监视器

产品简介：具有超低待机电流的同步整流器控制器

查看详情

UCC24630DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC24630DBVR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥10.18000剪切带（CT）3,000 : ￥4.61492卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 应用：次级侧控制器
  • 电压 - 输入：-
  • 电压 - 供电：3.6V ~ 28V
  • 电流 - 供电：900 μA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 针对 5V 至 24V 反激系统进行优化的二次侧同步整流 (SR) 控制器
  • 工作频率高达 200kHz
  • 伏秒平衡 SR 导通时间控制
  • 最大限度降低了金属氧化物半导体场效应晶体管 (MOSFET) 器件和布线电感的影响
  • 兼容连续导通模式 (CCM)
  • 兼容一次侧同步整流 (PSR) 和二次侧同步整流 (SSR) 控制
  • 自动低功耗检测和 110µA 待机模式电流
  • 宽 VDD 范围：3.6V 至 28V
  • 具有 13V 钳位电压的轨到轨栅极驱动器
  • 开路和短路引脚故障保护
  • 5V 至 24V 输出反激和正向转换器
  • 带有 Type-C 连接器的 USB-PD 适配器和充电器
  • 智能手机和平板电脑充电器
  • 笔记本电脑和超极本适配器
  • 服务器、台式机和电器应用的高效辅助电源
  • 工业用和医疗用开关模式电源 (SMPS)

产品概述

UCC24630 SR 控制器是一款高性能控制器和驱动器，面向用于二次侧同步整流的 N 沟道 MOSFET 电源器件。 控制器和 MOSFET 组合构成了一个近似理想的二极管整流器。 该解决方案不仅可直接降低整流器的功耗，同时凭借着效率的提高还能够降低一次侧的损耗。UCC24630 采用伏秒平衡控制方法并且不与 MOSFET 的漏极直接相连，因此在较宽的输出电压范围内都是反激电源的理想选择。 SR 驱动关断阈值与 MOSFET RDS(on) 无关，这样可优化最长导通时间。 另外，器件和布线电感所导致的二次侧电流振铃也不会影响 SR 关断阈值。UCC24630 控制器提供了可编程的错误触发滤波器、频率检测器（可在低功耗状态期间自动切换至待机模式）和引脚故障保护。 UCC24630 兼容断续导通模式 (DCM)、转换模式 (TM) 和 CCM 三种工作模式。凭借较宽的 VDD 工作范围以及宽范围的可编程 VPC 电压和消隐时间，该器件可应用于各类反激转换器设计。
查看全部

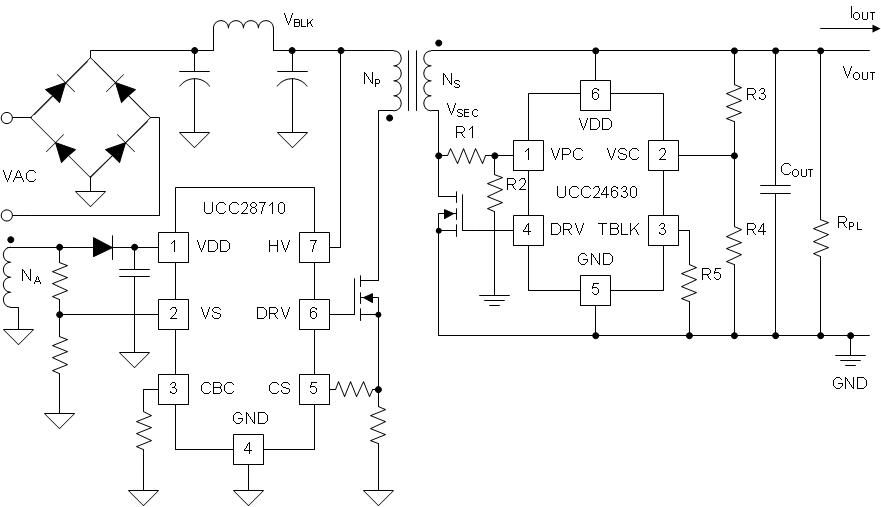

UCC24630DBVR 电路图

UCC24630DBVR 电路图

UCC24630DBVR 电路图
