TXB0304RSVR

Texas Instruments 逻辑 - 变换器
  • 封装：16-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8195-$1.75

更新日期：2024-04-01

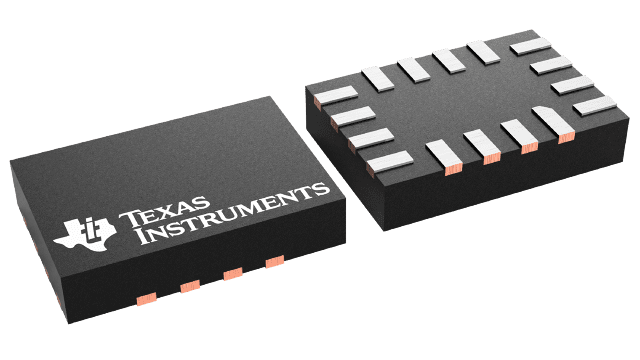

TXB0304RSVR

Texas Instruments 逻辑 - 变换器

产品简介：具有完全对称的 0.9V 至 3.6V 范围的 4 位双向自动方向感应转换器

查看详情
  • 封装：16-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8195-$1.75

TXB0304RSVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TXB0304RSVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 变换器
  • 系列：-
  • 逻辑功能：变换器，双向
  • 位数：4
  • 输入类型：逻辑
  • 输出类型：逻辑
  • 数据速率：140Mbps
  • 通道数：4
  • 输出/通道数目：1
  • 差分 - 输入:输出：无/无
  • 传输延迟（最大）：4.8ns
  • 电源电压：0.9 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：16-UFQFN
  • 供应商设备封装：16-UQFN（2.6x1.8）
  • 包装：®
  • 其它名称：296-29681-6

产品特性

  • 完全对称的电源电压，A 端口和 B 端口上均为 0.9V 到 3.6V
  • VCC 隔离特性 – 如果任一 VCC 输入接地，则所有输出处于高阻态
  • 以 VCCA 为基准的输出使能 (OE) 输入电路
  • 低功耗，最大 5µA（ICCA 或 ICCB）
  • Ioff 支持局部关断模式运行
  • 闩锁性能超出 JESD 78 II 类规范要求的 100mA
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求8000V 人体放电模式 (A114-A)1000V 充电器件模型 (C101)
  • 8000V 人体放电模式 (A114-A)
  • 1000V 充电器件模型 (C101)

产品概述

这个 4 位同相转换器使用两个独立的可配置电源轨。A 端口设计用于跟踪 VCCA。VCCA可接受从 0.9V 到 3.6V 范围内的任意电源电压。B 端口设计用于跟踪 VCCB。VCCB 可接受 0.9V 到 3.6V 范围内的任意电源电压。这可以实现 1V、1.2V、1.5V、1.8V、2.5V 和 3V 电压节点之间的任意低压双向转换。对于 TXB0304，当输出使能 (OE) 输入为低时，所有输出均处于高阻态。为确保在上电或掉电期间均处于高阻态，应将 OE 通过下拉电阻连接至 GND；该电阻的最小值取决于驱动器的拉电流能力。OE 器件控制引脚输入电路由 VCCA 供电。该器件完全 适用于 Ioff 为了部分断电的应用。Ioff 电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。TXB0304 和 TXBN0304 唯一的区别在于 OE 信号分别为高电平有效和低电平有效。
查看全部

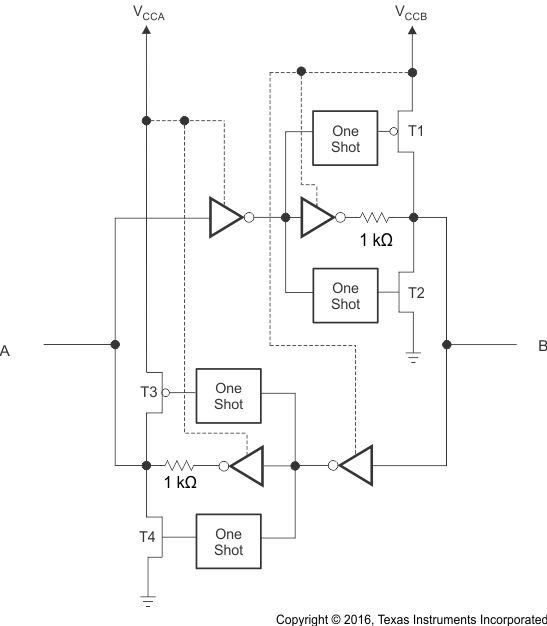

TXB0304RSVR 电路图

TXB0304RSVR 电路图

TXB0304RSVR 电路图
