74AVC8T245RHLRG4

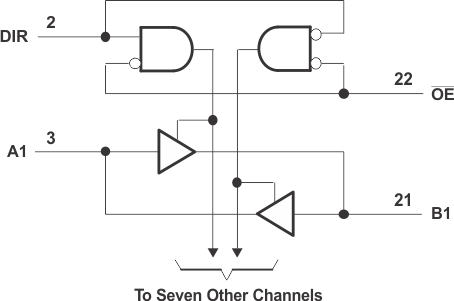

这款 8 位同相总线收发器使用两个独立的可配置电源轨。 SN74AVC8T245 经过优化，可在 V CCA/V CCB 设置为 1.4V 至 3.6V 的范围内正常运行。该器件可在 V CCA 和 V CCB 低至 1.2V 时正常运行。A 端口旨在跟踪 V CCA。V CCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口旨在跟踪 V CCB。V CCB 可接受 1.2V 到 3.6V 范围内的任意电源电压，因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间任意进行通用低压双向转换。 SN74AVC8T245 旨在实现数据总线间的异步通信。根据方向控制 (DIR) 输入上的逻辑电平，此器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 ( OE) 可被用来禁用输出，这样可有效隔离总线。 SN74AVC8T245 旨在使控制引脚（DIR 和 OE）由 V CCA 供电。 SN74AVC8T245 与单电源系统兼容，并且后续可以替换为具备 ’245 的功能，只需较小程度的印刷电路板重新设计。该器件完全符合使用 I off 的部分断电应用的规范要求。I off 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。V CC 隔离特性可确保只要有任何一个 V CC 输入接地 (GND)，两个端口均处于高阻抗状态。要在上电或断电期间将器件置于高阻抗状态，应通过一个上拉电阻器将 OE 连接至 V CC；该电阻器的最小值由驱动器的电流灌入能力决定。
