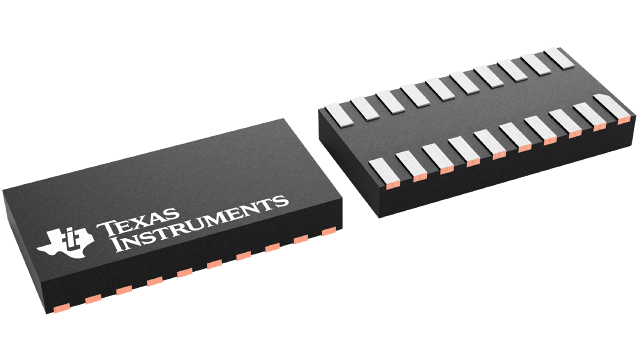

TXB0108DQSR

Texas Instruments 逻辑 - 变换器
  • 封装：20-UFDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

更新日期：2024-04-01

TXB0108DQSR

Texas Instruments 逻辑 - 变换器

产品简介：具有自动方向感应和 +/-15kV ESD 保护的 8 位双向电压电平转换器

查看详情
  • 封装：20-UFDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

TXB0108DQSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TXB0108DQSR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 变换器
  • 系列：-
  • 逻辑功能：变换器，双向
  • 位数：8
  • 输入类型：逻辑
  • 输出类型：逻辑
  • 数据速率：100Mbps
  • 通道数：8
  • 输出/通道数目：1
  • 差分 - 输入:输出：无/无
  • 传输延迟（最大）：4ns
  • 电源电压：1.2 V ~ 3.6 V，1.65 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：20-UFDFN
  • 供应商设备封装：20-USON（4x2）
  • 包装：®
  • 其它名称：296-27217-6

产品特性

  • A 端口支持 1.2V 至 3.6V 的电压， B 端口支持 1.65V 至 5.5V 的电压 (VCCA ≤ VCCB)
  • VCC 隔离特性—如果任何一个 VCC 输入在接地 (GND) 上，所有输出呈高阻态
  • 以 VCCA为基准的输出使能 (OE) 输入电路
  • 低功耗，最大 ICC 为 4µA
  • Ioff 支持局部关断模式运行
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求 A 端口 2000V 人体放电模型 (A114-B) 1000V 充电器件模型 (C101) B 端口 ±15kV 人体放电模型 (A114-B) ±8kV 人体放电模型 (A114-B) （仅限 YZP 封装） 1000V 带电器件模型 (C101)
  • A 端口 2000V 人体放电模型 (A114-B) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-B)
  • 1000V 充电器件模型 (C101)
  • B 端口 ±15kV 人体放电模型 (A114-B) ±8kV 人体放电模型 (A114-B) （仅限 YZP 封装） 1000V 带电器件模型 (C101)
  • ±15kV 人体放电模型 (A114-B)
  • ±8kV 人体放电模型 (A114-B) （仅限 YZP 封装）
  • 1000V 带电器件模型 (C101)

产品概述

这个 8 位同相转换器使用两个独立的可配置电源轨。A 端口旨在跟踪 VCCA。VCCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口设计用于跟踪 VCCB。VCCB 支持从 1.65V 到 5.5V 范围内的任意电源电压。这使得该器件可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行通用低压双向转换。VCCA 不应超过 VCCB。当输出使能端 (OE) 输入为低电平时，所有输出都被置于高阻态。TXB0108 旨在实现通过 VCCA 对 OE 输入电路供电。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。为确保在加电或断电期间处于高阻态，应将 OE 通过下拉电阻器接至 GND；该电阻器的最小值取决于驱动器的拉电流能力。
查看全部

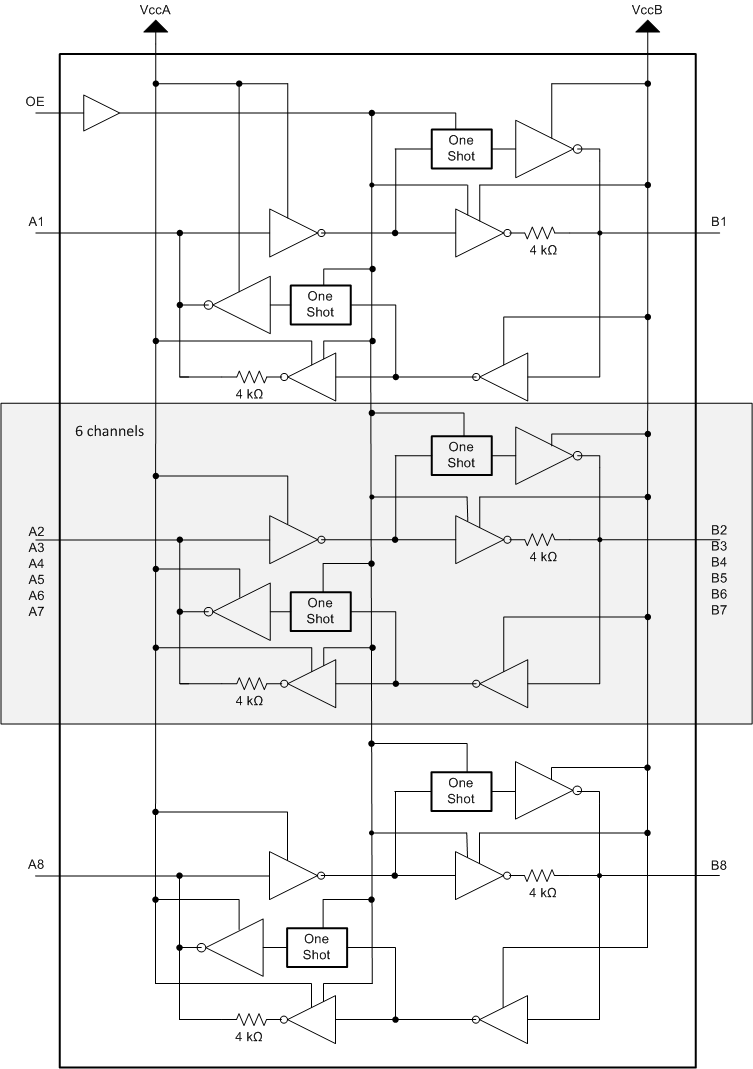

TXB0108DQSR 电路图

TXB0108DQSR 电路图

TXB0108DQSR 电路图
