更新日期：2024-04-01 00:04:00
产品简介：具有低侧电流感应功能的 N 沟道可调光 LED 驱动器控制器
查看详情TPS92690PWP/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPS92690PWP/NOPB 中文资料属性参数
- 现有数量：3,956现货9,936Factory
- 价格：1 : ￥41.10000管件
- 系列：-
- 包装：管件
- 产品状态：在售
- 类型：DC DC 控制器
- 拓扑：反激，SEPIC，升压
- 内部开关：无
- 输出数：1
- 电压 - 供电（最低）：4.5V
- 电压 -?供电（最高）：75V
- 电压 - 输出：-
- 电流 - 输出/通道：-
- 频率：350kHz ~ 490kHz
- 调光：PWM
- 应用：-
- 工作温度：-40°C ~ 125°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）
- 供应商器件封装：16-HTSSOP
产品特性
- 输入电压范围为 4.5V 至 75V
- 可调节电流感测（50mV 至 500mV）
- 低侧电流感测
- 2Ω 金属氧化物半导体场效应晶体管 (MOSFET) 栅极驱动器
- 输入欠压保护
- 输出过压保护
- 逐周期电流限制
- 脉宽调制 (PWM) 调光输入
- 可编程振荡器频率
- 外部同步功能
- 斜坡补偿
- 可编程软启动 功能
- 16 引脚散热薄型小外形尺寸 (HTSSOP) (PWP) 外露焊盘封装
- LED 驱动器
- 恒定电流稳压器：升压，库克电路 (Cuk)，反激和单端初级电感转换器 (SEPIC)
产品概述
TPS92690 器件是一款具有可调节输出电流感测电阻电压的高压、低侧 N 沟道场效应晶体管
(NFET) 控制器。 是 LED 驱动器的理想选择，它包含所有执行基于升压，SEPIC，反激和 CuK 拓扑结构的电流稳压器所需的所有特性。输出电流调节基于由一个控制环路监控的峰值电流模式控制。 这个方法在提供固有输入电压前馈补偿的同时简化了环路补偿的设计。 TPS92690 器件包含一个高电压启动稳压器，该稳压器在 4.5V 至 75V 的宽输入范围内工作。PWM 控制器专为高速性能而设计，振荡器频率范围高达
2MHz。 TPS92690 器件具有误差放大器、精密基准、逐周期电流限制和热关断等功能。

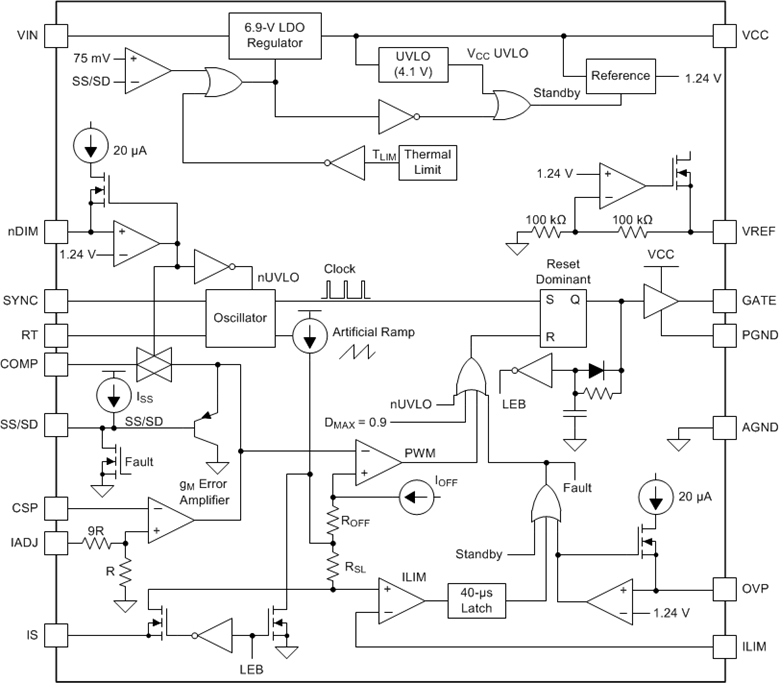

TPS92690PWP/NOPB 电路图
TPS92690PWP/NOPB 电路图
