产品简介:具有电源正常指示功能的汽车类 450mA、电池供电运行 (40V)、高 PSRR、低 IQ、低压降稳压器

查看详情

TPS7B6750QPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS7B6750QPWPRQ1 中文资料属性参数

  • 现有数量:5,782现货10,000Factory
  • 价格:1 : ¥17.65000剪切带(CT)2,000 : ¥8.97441卷带(TR)
  • 系列:Automotive, AEC-Q100
  • 包装:卷带(TR)剪切带(CT)Digi-Reel? 得捷定制卷带
  • 产品状态:在售
  • 输出配置:
  • 输出类型:固定
  • 稳压器数:1
  • 电压 - 输入(最大值):40V
  • 电压 - 输出(最小值/固定):5V
  • 电压 - 输出(最大值):-
  • 电压降(最大值):0.3V @ 200mA
  • 电流 - 输出:450mA
  • 电流 - 静态 (Iq):25 μA
  • 电流 - 供电(最大值):35 μA
  • PSRR:60dB ~ 40dB(100Hz ~ 100kHz)
  • 控制特性:使能,复位
  • 保护功能:过流,超温,短路,欠压锁定(UVLO)
  • 工作温度:-40°C ~ 150°C
  • 安装类型:表面贴装型
  • 封装/外壳:20-PowerTSSOP(0.173",4.40mm 宽)
  • 供应商器件封装:20-HTSSOP

产品特性

  • 符合汽车类 标准
  • 符合 AEC-Q100 标准的下列结果器件温度等级 1:环境运行温度范围为 -40°C 至 125°C人体放电模型 (HBM) 静电放电 (ESD) 分类等级 H2器件 CDM ESD 分类等级 C3B
  • 器件温度等级 1:环境运行温度范围为 -40°C 至 125°C
  • 人体放电模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件 CDM ESD 分类等级 C3B
  • 4V 至 40V 宽 VIN 输入电压范围,瞬态电压高达 45V
  • 最大输出电流,450mA
  • 低静态电流 (IQ)< 4µA,EN = 低电平(关断模式)轻负载时典型值为 15µA
  • < 4µA,EN = 低电平(关断模式)
  • 轻负载时典型值为 15µA
  • 低 ESR(0.001 至 20Ω)陶瓷输出稳定电容器(VO ≥ 2.5V 时为 10µF 至 500µF,VO = 1.5V 至 2.5V 时为 22µF 至 500µF)
  • 400mA 时的最大压降为 450mV
  • 1.5V 至 18V 可调节输出电压
  • 低输入电压跟踪至欠压闭锁 (UVLO)
  • 集成型加电复位可编程复位脉冲延迟漏极开路复位输出
  • 可编程复位脉冲延迟
  • 漏极开路复位输出
  • 集成故障保护热关断短路保护功能
  • 热关断
  • 短路保护功能
  • 20 引脚散热薄型小外形尺寸 (HTSSOP) 封装

产品概述

TPS7B6701-Q1、TPS7B6733-Q1 和 TPS7B6750-Q1 器件 (TPS7B67xx-Q1) 为低压降线性稳压器,设计用于输入电压 VIN 高达 40V 的操作。这些器件在轻负载时的静态电流仅为 15µA,显著延长了汽车电池的续航时间,可驱动高达 450mA 的负载。TPS7B67xx-Q1 系列器件 集成有 短路和过流保护。在加电时执行复位延迟和电源正常信号,以表示输出电压稳定并且在稳压范围内。一个外部电容器设定此延迟。此使能功能使用一个 MCU 的输入输出 (I/O) 端口来激活此器件,以及使器件无效。此器件的运行温度范围介于 -40°C 至 125°C 之间。

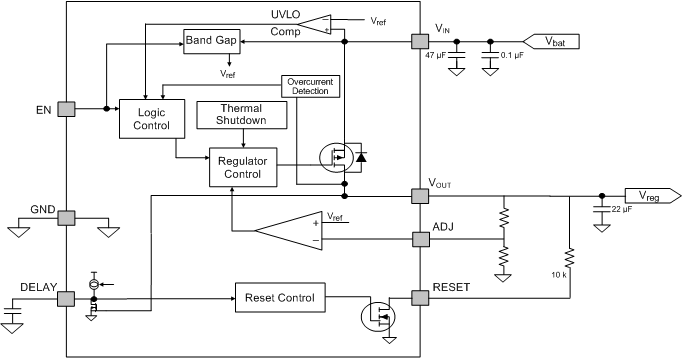

TPS7B6750QPWPRQ1 电路图

TPS7B6750QPWPRQ1 电路图

TPS7B6750QPWPRQ1 电路图
