TPS7A8300RGRR

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TPS7A8300RGRR

Texas Instruments 稳压器 - 线性

产品简介：具有电源正常指示功能的 2A、低输入电压、低噪声、高精度超低压降稳压器

查看详情

TPS7A8300RGRR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS7A8300RGRR 中文资料属性参数

  • 现有数量：3,334现货
  • 价格：1 : ￥36.81000剪切带（CT）3,000 : ￥20.85657卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：可调式/可编程
  • 稳压器数：1
  • 电压 - 输入（最大值）：6.5V
  • 电压 - 输出（最小值/固定）：0.8V
  • 电压 - 输出（最大值）：5V
  • 电压降（最大值）：0.2V @ 2A
  • 电流 - 输出：2A
  • 电流 - 静态 (Iq)：4 mA
  • 电流 - 供电（最大值）：5 mA
  • PSRR：40dB（1MHz）
  • 控制特性：使能，电源良好，软启动
  • 保护功能：过流，超温，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：20-VFQFN 裸露焊盘
  • 供应商器件封装：20-VQFN（3.5x3.5）

产品特性

  • 超低压降： 2A 时的最大值为 125mV
  • 输出电压噪声：6µVRMS
  • 电源纹波抑制：在 1MHz 时为 40dB
  • 在 1MHz 时为 40dB
  • 输入电压范围：无偏置：1.4V 至 6.5V 有偏置：1.1V 至 6.5V
  • 无偏置：1.4V 至 6.5V
  • 有偏置：1.1V 至 6.5V
  • 两个输出电压模式：ANY-OUT 版本（借助印刷电路板 (PCB) 布局布线的用户可调输出）：无需外部电阻 输出电压范围：0.8V 至 3.95V 可调版本：输出电压范围：0.8V 至 5.0V
  • ANY-OUT 版本（借助印刷电路板 (PCB) 布局布线的用户可调输出）：无需外部电阻 输出电压范围：0.8V 至 3.95V
  • 无需外部电阻
  • 输出电压范围：0.8V 至 3.95V
  • 可调版本：输出电压范围：0.8V 至 5.0V
  • 输出电压范围：0.8V 至 5.0V
  • 线路、负载和温度上精度 1.0%
  • 与 22µF 陶瓷电容器一起工作时保持稳定
  • 可编程软启动输出
  • 电源正常 (PG) 输出
  • 提供的封装：5mm × 5mm VQFN-20 3.5mm × 3.5mm VQFN-20
  • 5mm × 5mm VQFN-20
  • 3.5mm × 3.5mm VQFN-20
  • 射频 (RF)，IF 组件：压控振荡器 (VCO)，数模转换器 (ADC)，模数转换器 (DAC)，低压差分信令 (LVDS)
  • 无线基础设施：串化解串器 (SerDes)，现场可编程栅极阵列 (FPGA)， DSP
  • 测试和测量
  • 仪器仪表、医疗和音频

产品概述

TPS7A8300 是一款低噪声 (6µVRMS)，低压降 (LDO) 稳压器，能够在压降最大值只有 125mV 的情况下提供一个 2A 负载。 用户完全可以通过印刷电路板 (PCB) 布局布线来调节 TPS7A8300 输出电压，而无需外部电阻器，从而减少元件总数量。 对于更高输出电压应用，此器件在使用外部电阻器的情况下可实现高达 5V 的输出电压。 借助于一个额外的偏置电压轨，此器件支持极低输出电压（低至 1.1V）。 借助于极高精度（线路、负载和温度范围内达到 1%），遥感和可以减少涌入电流的软启动功能，TPS7A8300 非常适合为诸如高端微处理器和现场可编程门阵列 (FPGA) 等高电流、低电压的器件供电。 TPS7A8300 针对高速通信应用中的加电噪声敏感组件而设计。 极低噪声，6-µVRMS器件输出和高宽带电源抑制比 (PSRR)（1MHz 时为40dB）大大减少了高频信号中的相位噪声和时钟抖动。 这些特性大大增加了计时器件、模数转换器 (ADC) 和数模转换器 (DAC) 的性能。对于需要正向和负向低噪声电源轨的应用，请考虑 TI 的TPS7A33负向高电压、超低噪声线性稳压器系列产品。
查看全部

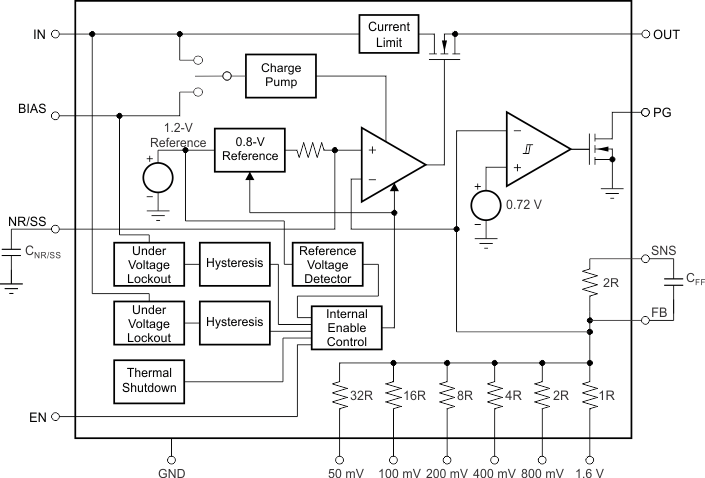

TPS7A8300RGRR 电路图

TPS7A8300RGRR 电路图

TPS7A8300RGRR 电路图
