产品简介：2A、低输入电压 (1.1V)、低噪声、高精度、超低压降 (LDO) 稳压器
查看详情TPS7A5201RPST 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI(德州仪器)
-
VQFN-12
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPS7A5201RPST 中文资料属性参数
- 现有数量：3,675现货
- 价格：1 : ￥31.48000剪切带（CT）250 : ￥22.00216卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 输出配置：正
- 输出类型：可调式
- 稳压器数：1
- 电压 - 输入（最大值）：6.5V
- 电压 - 输出（最小值/固定）：0.8V
- 电压 - 输出（最大值）：5.15V
- 电压降（最大值）：0.225V @ 2A
- 电流 - 输出：2A
- 电流 - 静态 (Iq)：4 mA
- 电流 - 供电（最大值）：5 mA
- PSRR：44dB ~ 50dB（10kHz ~ 500kHz）
- 控制特性：使能，电源良好，软启动
- 保护功能：过流，超温，欠压锁定（UVLO）
- 工作温度：-40°C ~ 125°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：12-VFQFN
- 供应商器件封装：12-VQFN-HR（2.2x2.5）
产品特性
- 输入电压范围： 无偏置：1.4V 至 6.5V 有偏置：1.1V 至 6.5V
- 无偏置：1.4V 至 6.5V
- 有偏置：1.1V 至 6.5V
- 可调节输出电压范围：0.8V 至 5.2V
- 低压降：2A 电流时为 125mV（最大值，有偏置）
- 输出电压噪声：4.4µVRMS
- 线路、负载和温度范围内的最大精度为 1%，有偏置
- 电源纹波抑制： 500kHz 时为 40dB
- 500kHz 时为 40dB
- 可调软启动浪涌控制
- 开漏电源正常状态 (PG) 输出
- 2.2mm × 2.5mm 12 引脚 VQFN 封装
产品概述
TPS7A52 是一款低噪声 (4.4µVRMS)、低压降线性稳压器 (LDO)，可提供 2A 电流，最大压降仅为 125mV。该器件的输出电压可通过外部电阻分压器进行调节，范围为 0.8V 至 5.2V。 TPS7A52 将低噪声 (4.4µVRMS)、高 PSRR 和高输出电流能力融为一体，非常适合为高速通信、视频、医疗或测试和测量 应用中的噪声敏感型组件供电。该器件具有高性能，可抑制电源产生的相位噪声和时钟抖动，因此非常适合为高性能串行器和解串器 (SerDes)、模数转换器 (ADC) 和数模转换器 (DAC) 供电。该器件具有高性能和高达 5.2V 的输出能力，尤其适合射频放大器使用。 对于需要以低输入和低输出 (LILO) 电压运行的数字负载（例如专用集成电路 (ASIC)、现场可编程门阵列 (FPGA) 和数字信号处理器 (DSP)），TPS7A52 所具备的极高精度（在负载和温度范围内可达 0.75%）、遥感功能、出色的瞬态性能和软启动功能可实现出色的系统性能。作为可调节稳压器，TPS7A52 可实现多用途设计，因此适用于压控振荡器 (VCO)、ADC、DAC 和成像传感器等模拟负载以及 SerDes、FPGA 和 DSP 等数字负载。

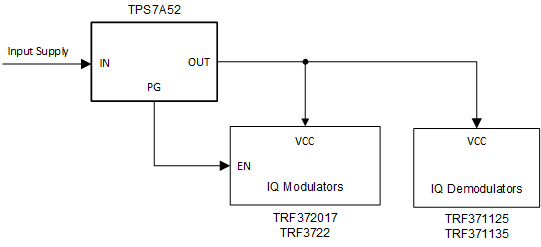

TPS7A5201RPST 电路图
TPS7A5201RPST 电路图
