TPS7A4701RGWT_TPS7A4701RGWT中文资料_价格

TPS7A4701RGWT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS7A4701RGWT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS7A4701RGWT
TI(德州仪器)
VQFN-20_5x5x065P
2022+
12000
上海市
-
原装可开发票

上海鑫勃源电子科技有限公司
TPS7A4701RGWT
TI
原厂原封装
新批号
887000
上海市
-
原厂发货进口原装微信同步QQ893727827

TPS7A4701RGWT 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥51.44000剪切带（CT）250 : ￥35.88584卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
输出配置：正
输出类型：可调式
稳压器数：1
电压 - 输入（最大值）：35V
电压 - 输出（最小值/固定）：1.4V
电压 - 输出（最大值）：34V
电压降（最大值）：0.45V @ 1A
电流 - 输出：1A
电流 - 静态 (Iq)：1 mA
电流 - 供电（最大值）：6.1 mA
PSRR：78dB（1kHz）
控制特性：使能
保护功能：过流，超温，欠压锁定（UVLO）
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：20-VQFN 裸露焊盘
供应商器件封装：20-VQFN（5x5）

产品特性

输入电压范围：+3V 至 +36V
输出电压噪声： 4µVRMS(10Hz，100Hz)
电源纹波抑制： 82dB (100Hz) ≥ 55dB (10Hz，10MHz)
82dB (100Hz)
≥ 55dB (10Hz，10MHz)
两个输出电压模式：ANY-OUT 版本（借助印刷电路板 (PCB) 布局布线的用户可调输出）：无需外部反馈电阻器或者前馈电容器输出电压范围：+1.4V 至 +20.5V 可调版本（仅适用于 TPS7A4701）：输出电压范围：+1.4V 至 +34V
ANY-OUT 版本（借助印刷电路板 (PCB) 布局布线的用户可调输出）：无需外部反馈电阻器或者前馈电容器输出电压范围：+1.4V 至 +20.5V
无需外部反馈电阻器或者前馈电容器
输出电压范围：+1.4V 至 +20.5V
可调版本（仅适用于 TPS7A4701）：输出电压范围：+1.4V 至 +34V
输出电压范围：+1.4V 至 +34V
输出电流：1A
压降电压：1A 时为 307mV
与 CMOS 逻辑电平兼容的启用引脚
内置固定电流限制和热关断
采用高性能散热封装：5mm × 5mm 四方扁平无引线 (QFN)
工作温度范围：–40°C 至 125°C
压控振荡器 (VCO)
频率合成器
测试和测量
仪器仪表、医疗和音频
RX，TX，和 PA 电路
用于运算放大器，数模转换器 (DAC)，模数转换器 (ADC)，和其它高精度模拟电路的电源轨
后置 DC/DC 转换器稳压和纹波滤除
基站和电信基础设施
+12V 和 +24V 工业用总线

产品概述

TPS7A47 是一款正电压 (+36V) 超低噪声 (4µVRMS) 低压降线性稳压器 (LDO) 系列产品，能够提供 1A 负载。用户可通过印刷电路板 (PCB) 布局布线来编程设定 TPS7A4700 输出电压（最高 20.5V），无需外部电阻器或前馈电容器，从而减少了元件总数量。配置 TPS7A4701 输出电压时，用户可通过 PCB 布局编程设定（高达 20.5V）或使用外部反馈电阻器调节（高达 34V）。TPS7A47 由双极型技术设计而成，主要用于高准确度、高精度仪器仪表应用。在此类应用中，规整的电压轨对于系统性能的最大化至关重要。这种设计使其成为功率运算放大器，模数转换器(ADC)，数模转换器 (DAC) 及其它关键应用（诸如医疗、射频 (RF) 和测试测量应用）中高性能模拟电路的最佳选择。此外，TPS7A47 线性稳压器也非常适合于后置 DC/DC 转换器稳压。通过滤除 dc/dc 开关转换所固有的输出电压纹波，可确保在灵敏仪器仪表、测试和测量、音频和 RF 应用中将系统性能最大化。对于需要正向和负向低噪声电源轨的应用，请考虑 TI 的TPS7A33负向高电压、超低噪声线性稳压器系列产品。

查看全部

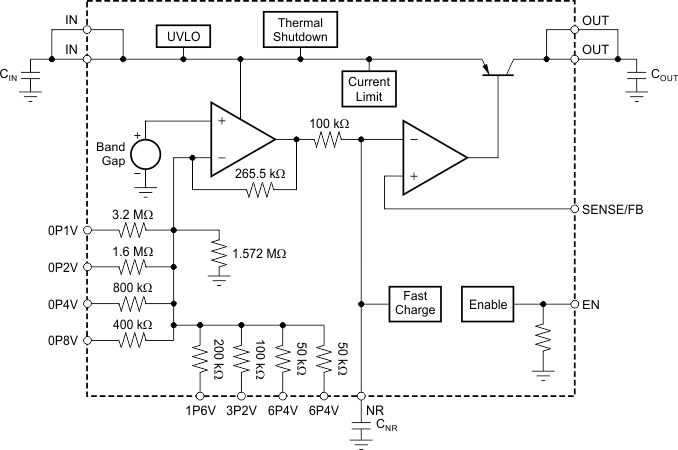

TPS7A4701RGWT 电路图
