TPS7A3501DRVT

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TPS7A3501DRVT

Texas Instruments 稳压器 - 线性

产品简介：具有使能功能的 1A、低噪声、可调节低压降稳压器

查看详情

TPS7A3501DRVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS7A3501DRVT 中文资料属性参数

  • 现有数量：2,544现货10,000Factory
  • 价格：1 : ￥20.43000剪切带（CT）250 : ￥13.84872卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：可调式
  • 稳压器数：1
  • 电压 - 输入（最大值）：5V
  • 电压 - 输出（最小值/固定）：1.21V
  • 电压 - 输出（最大值）：4.5V
  • 电压降（最大值）：-
  • 电流 - 输出：1A
  • 电流 - 静态 (Iq)：5 mA
  • 电流 - 供电（最大值）：-
  • PSRR：55dB ~ 42dB（10kHz ~ 1MHz）
  • 控制特性：使能
  • 保护功能：过流，超温，反极性，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：6-WDFN 裸露焊盘
  • 供应商器件封装：6-WSON（2x2）

产品特性

  • 稳定输入到输出电压：用户可编程输入至输出电压稳压范围： 200mV 至 500mV
  • 用户可编程输入至输出电压稳压范围： 200mV 至 500mV
  • 电源抑制比：在 1MHz 时为 42dB ≥ 32dB（360kHz 至 3.9MHz）
  • 在 1MHz 时为 42dB
  • ≥ 32dB（360kHz 至 3.9MHz）
  • 低噪声输出：3.8μVRMS（10Hz 至 100kHz）
  • 3.8μVRMS（10Hz 至 100kHz）
  • 输出电流：高达 1A
  • 输出电压范围：1.21V 至 4.5V
  • 出色的负载瞬态响应
  • 陶瓷电容低至 10µF 也可保持稳定
  • 电流限制和热关断故障保护
  • 采用低热阻封装：2mm × 2mm WSON-6
  • 工作温度范围：–40°C 至 125°C
  • 后置 DC/DC 转换器纹波滤除
  • 基站和电信基础设施
  • 专业音频
  • 通信
  • 成像
  • 测试和测量
  • 无源滤波器替代产品

产品概述

TPS7A3501 是一款正电压、低噪声 (3.8µVRMS) 电源滤波器，可为 1A 负载供电，非常适合无噪声电源解决方案。 诸如 TPS7A3501 的功率滤波器在输入和输出引脚上提供高效电压稳压（低插入损耗），以及电源抑制。 该器件非常适合用作最大电流为 1A、电压为 3.3V、2.5V 和 1.8V 的电源噪声滤波器。借助单独的外部电阻，用户可在 200mV 至 500mV 范围内编程输入至输出稳压值。 如果未使用电阻器，TPS7A3501 提供 330mV 的输入至输出电压稳压。 此器件与 10µF 输入和输出陶瓷电容器和一个 10nF 减噪陶瓷电容器一同工作时保持稳定。 TPS7A3501 的额定工作温度范围为 –40°C 至 125°C。 该器件采用低热阻 2mm × 2mm WSON-6 封装。 与无源滤波器不同，TPS7A3501 为自身和周围电路提供了过温保护和电流保护。
查看全部

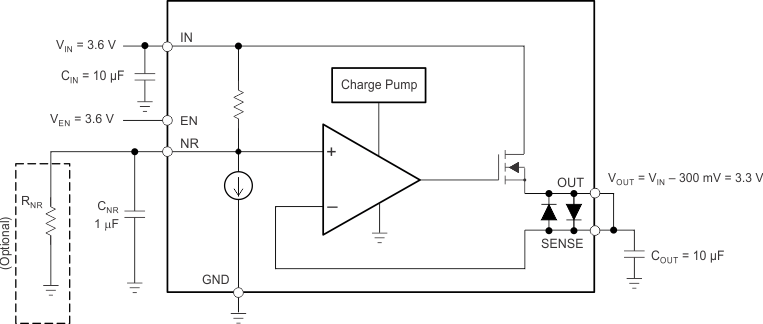

TPS7A3501DRVT 电路图

TPS7A3501DRVT 电路图

TPS7A3501DRVT 电路图
