TPS7A24125DBVR

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TPS7A24125DBVR

Texas Instruments 稳压器 - 线性

产品简介：具有使能功能的 200mA、18V、超低 IQ、低压降 (LDO) 稳压器

查看详情

TPS7A24125DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS7A24125DBVR 中文资料属性参数

  • 现有数量：2,970现货6,000Factory
  • 价格：1 : ￥4.69000剪切带（CT）3,000 : ￥1.88413卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：固定
  • 稳压器数：1
  • 电压 - 输入（最大值）：18V
  • 电压 - 输出（最小值/固定）：1.25V
  • 电压 - 输出（最大值）：-
  • 电压降（最大值）：0.25V @ 200mA
  • 电流 - 输出：200mA
  • 电流 - 静态 (Iq)：4.5 μA
  • 电流 - 供电（最大值）：-
  • PSRR：75dB ~ 62dB（10Hz ~ 1kHz）
  • 控制特性：使能
  • 保护功能：过流，超温，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 超低 IQ：2.0µA
  • 输入电压：2.4 V 至 18 V
  • 可用输出电压选项： 固定：1.25 V 至 5.5 V 可调节：1.24 V 至 17.75 V
  • 固定：1.25 V 至 5.5 V
  • 可调节：1.24 V 至 17.75 V
  • 在温度范围内的精度为 1.25%
  • 低压降：200 mA 时为 250 mV（最大值）
  • 主动过冲下拉保护
  • 热关断保护和过流保护
  • 工作结温：–40°C 至 +125°C
  • 与 1µF 输出电容器一起工作时保持稳定
  • 封装：5 引脚 SOT-23 封装

产品概述

TPS7A24 低压降 (LDO) 线性稳压器支持 2.4V 至 18V 的输入电压范围，并具有超低的静态电流 (IQ)。这些特性能帮助现代电器满足日益严苛的能源要求，并有助于延长便携式电源解决方案的电池寿命。TPS7A24 有固定电压和可调节电压两种版本可供选用。固定电压版本无需外部电阻器，可最大限度减小印刷电路板 (PCB) 尺寸。为获得更大的灵活性或更高的输出电压，可调节电压版本使用反馈电阻器将输出电压设置为 1.24V 到 17.75V 之间。两种版本都具有 1.25% 的输出调节精度，可对微控制器 (MCU) 基准电压进行精密调节。在电流为 200mA 时，TPS7A24 LDO 的最大压降小于 250mV，因此它比标准线性稳压器的工作效率更高。此最大压降使得在 3.55V 输入电压 (VIN) 至 3.3V 输出电压 (VOUT) 范围内的效率达到了 92.8%。
查看全部

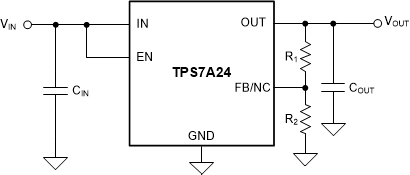

TPS7A24125DBVR 电路图

TPS7A24125DBVR 电路图

TPS7A24125DBVR 电路图
