TPS7A1012PDSER

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TPS7A1012PDSER

Texas Instruments 稳压器 - 线性

产品简介：具有使能功能的 300mA、低输入电压 (0.75V)、超低 IQ、低压降稳压器

查看详情

TPS7A1012PDSER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS7A1012PDSER 中文资料属性参数

  • 现有数量：4,959现货9,000Factory
  • 价格：1 : ￥7.63000剪切带（CT）3,000 : ￥3.45821卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：固定
  • 稳压器数：1
  • 电压 - 输入（最大值）：3.3V
  • 电压 - 输出（最小值/固定）：1.2V
  • 电压 - 输出（最大值）：-
  • 电压降（最大值）：0.09V @ 300mA
  • 电流 - 输出：300mA
  • 电流 - 静态 (Iq)：2.6 μA
  • 电流 - 供电（最大值）：9 μA
  • PSRR：60dB ~ 35dB（1kHz ~ 1.5MHz）
  • 控制特性：使能
  • 保护功能：过流，超温，UVLO
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：6-WFDFN
  • 供应商器件封装：6-WSON（1.5x1.5）

产品特性

  • 超低输入电压范围：0.75V 至 3.3V
  • 可实现最低功率损耗的超低压降：在 300mA 下为 70mV（最大值）(VOUT > 1.0V)，YKA 封装
  • 在 300mA 下为 70mV（最大值）(VOUT > 1.0V)，YKA 封装
  • 低静态电流：VIN IQ= 1.6µA（典型值）VBIAS IQ= 6µA（典型值）
  • VIN IQ= 1.6µA（典型值）
  • VBIAS IQ= 6µA（典型值）
  • 负载、线路和温度上的精度为 1.5%
  • 高 PSRR：频率 1kHz 时为 60dB
  • 可提供固定输出电压：0.5V 至 3.0V（阶跃 为 50mV）
  • 0.5V 至 3.0V（阶跃 为 50mV）
  • VBIAS 范围：1.7V 至 5.5V
  • 封装：0.74mm × 1.09mm WCSP-5 1.50mm × 1.50mm WSON-6
  • 0.74mm × 1.09mm WCSP-5
  • 1.50mm × 1.50mm WSON-6
  • 内置软启动功能，具有单调 VOUT 上升
  • 有源输出放电

产品概述

TPS7A10 是一款超小型低静态电流低压降稳压器 (LDO)，它能够实现 300mA 的拉电流并具有出色的交流性能（负载和线路瞬态响应）。该器件具有 0.75V 至 3.3V 的输入范围以及 0.5V 至 3.0V 的输出范围，并在负载、线路和温度上具有 1.5% 的极高精度。此性能非常适合于为更低的现代 MCU 内核电压和模拟传感器供电。主要电源路径通过 VIN，可连接至高于输出电压的值低至 70mV 的电源。该器件使用一个用于为 LDO 的内部电路供电的附加 VBIAS 电源轨，支持极低的输入电压。VIN 和 VBIAS 分别消耗 1.6µA 和 6µA 的极低静态电流。低 IQ 和超低压降 特性 有助于提高功耗敏感型应用中解决方案的 效率。例如，VIN 可以是高效直流/直流降压稳压器的输出，而 VBIAS 引脚可以连接至一个可再充电电池。TPS7A10 配备了一个有源下拉电路，用于在处于禁用状态时对输出进行快速放电，并提供已知的启动状态。 TPS7A10 可采用超小型 5 引脚 DSBGA (YKA) 封装，从而使其非常适合空间受限的 应用。该器件还可采用 6 引脚 WSON (DSE) 封装。
查看全部

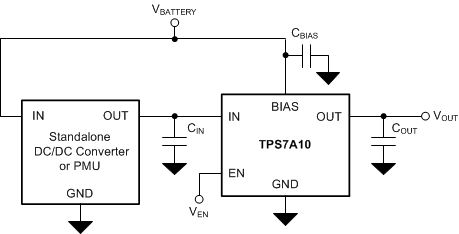

TPS7A1012PDSER 电路图

TPS7A1012PDSER 电路图

TPS7A1012PDSER 电路图
