TPS74611PQWDRVRQ1

Texas Instruments 稳压器 - 线性

产品简介：具有电源正常指示功能的汽车类、1A、低 IQ、高 PSRR、低压降 (LDO) 稳压器

查看详情

TPS74611PQWDRVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS74611PQWDRVRQ1 中文资料属性参数

  • 现有数量：30,000现货9,000Factory
  • 价格：1 : ￥11.45000剪切带（CT）3,000 : ￥5.21116卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：固定
  • 稳压器数：1
  • 电压 - 输入（最大值）：6V
  • 电压 - 输出（最小值/固定）：1.1V
  • 电压 - 输出（最大值）：-
  • 电压降（最大值）：0.6V @ 1A
  • 电流 - 输出：1A
  • 电流 - 静态 (Iq)：36 μA
  • 电流 - 供电（最大值）：-
  • PSRR：53dB ~ 30dB（1kHz ~ 1MHz）
  • 控制特性：使能
  • 保护功能：过流，超温
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：6-WDFN 裸露焊盘
  • 供应商器件封装：6-WSON（2x2）

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 温度等级 1：–40°C 至 +125°C，TA
  • 温度等级 1：–40°C 至 +125°C，TA
  • 器件工作结温范围： –40°C 至 +150°C
  • –40°C 至 +150°C
  • 封装： 2mm × 2mm 可湿性侧面 WSON 封装 3mm × 3mm 可湿性侧面 VSON 封装
  • 2mm × 2mm 可湿性侧面 WSON 封装
  • 3mm × 3mm 可湿性侧面 VSON 封装
  • 输入电压范围：1.5V 至 6.0V
  • 输出电压范围： 固定电压：0.65V 至 5.0V 可调节电压：0.55V 至 5.5V
  • 固定电压：0.65V 至 5.0V
  • 可调节电压：0.55V 至 5.5V
  • 高 PSRR：100kHz 时为 38dB
  • 输出精度：典型值为 ±0.85%，最大值为 ±1.5%
  • 电源正常输出选项： 开漏或推挽
  • 开漏或推挽
  • 超低压降： 1A 电流时 265mV（最大值）(3.3VOUT)
  • 1A 电流时 265mV（最大值）(3.3VOUT)
  • 与 1µF 或更大的电容器搭配使用时可保持稳定
  • 低 IQ：25µA（典型值）
  • 有源输出放电
  • 提供功能安全 可提供用于功能安全系统设计的文档
  • 可提供用于功能安全系统设计的文档
  • 低热阻： DRV（6 引脚 WSON），RθJA = 80.3°C/W DRB（8 引脚 VSON），RθJA = 55.5°C/W
  • DRV（6 引脚 WSON），RθJA = 80.3°C/W
  • DRB（8 引脚 VSON），RθJA = 55.5°C/W

产品概述

TPS746-Q1 是一款具有电源正常指示功能的 1A 超低压降稳压器 (LDO)。此器件采用具有可湿性侧面的小型 6 引脚 2mm × 2mm WSON 封装和小型 8 引脚、3mm × 3mm VSON 封装，便于进行光学检测。TPS746-Q1 具有低静态电流消耗，并且可提供快速线路和负载瞬态性能。TPS746-Q1 支持 1.5V 至 6.0V 的输入电压范围和 0.55V 至 5.5V 的外部可调输出电压范围，因而是一款灵活的后置稳压器件。该器件还提供固定输出电压，为常用电压轨供电。TPS746-Q1 具有可监控反馈引脚电压的电源正常 (PG) 输出，用于指示输出电压状态。EN 输入和 PG 输出可用于对系统中多个电源进行定序。TPS746-Q1 在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。精密带隙和误差放大器具有高精度特性，在 25°C 时可提供 ±0.85%（最大值）的精度，在整个工作温度范围内可提供 ±1.5%（最大值）的精度。该器件包括集成的热关断、电流限制和欠压锁定 (UVLO) 功能。TPS746-Q1 具有内部折返电流限制，有助于在短路事件中减少热耗散。
查看全部

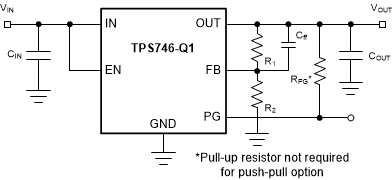

TPS74611PQWDRVRQ1 电路图

TPS74611PQWDRVRQ1 电路图

TPS74611PQWDRVRQ1 电路图
