TPS70625DBVR

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TPS70625DBVR

Texas Instruments 稳压器 - 线性

产品简介：具有反向电流保护和使能功能的 150mA、超低 IQ、低压降稳压器

查看详情

TPS70625DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS70625DBVR 中文资料属性参数

  • 现有数量：3,000现货9,000Factory
  • 价格：1 : ￥6.60000剪切带（CT）3,000 : ￥2.64732卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：固定
  • 稳压器数：1
  • 电压 - 输入（最大值）：6.5V
  • 电压 - 输出（最小值/固定）：2.5V
  • 电压 - 输出（最大值）：-
  • 电压降（最大值）：-
  • 电流 - 输出：150mA
  • 电流 - 静态 (Iq)：2.55 μA
  • 电流 - 供电（最大值）：350 μA
  • PSRR：80dB ~ 52dB（10Hz ~ 1kHz）
  • 控制特性：使能
  • 保护功能：过流，超温，反极性，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 输入电压范围：2.7V 至 6.5V
  • 超低 IQ：1μA
  • 反向电流保护
  • 低 ISHDN：150nA
  • 支持 200mA 峰值输出
  • 低压降：50mA 时为 245mV
  • 在温度范围内精度为 2%
  • 可提供固定输出电压：1.2V 至 5V
  • 热关断及过流保护
  • 封装：小外形尺寸晶体管 (SOT)-23-5 封装、晶圆级小外形无引线 (WSON)
  • 智能手机和平板电脑
  • 便携式和电池供电类应用
  • 摄像机模块
  • 机顶盒
  • 可穿戴产品
  • 固态硬盘
  • 医疗设备

产品概述

TPS706 系列线性稳压器是针对功耗敏感型应用而设计的超低静态电流器件。 一个精密带隙和误差放大器在温度范围内的精度为 2%。 只有 1µA 的静态电流使得此器件成为由电池供电、要求非常小闲置状态功率耗散的常开系统的理想解决方案。 该系列器件还具有热关断、电流限制和反向电流保护功能，提升了器件安全性。通过将 EN 引脚拉为低电平，可将该系列稳压器置于关断模式。 这个模式的关断电流低至 150nA（典型值）。TPS706 系列采用 WSON-6 和 SOT-23-5 封装。
查看全部

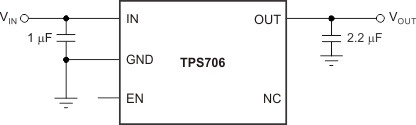

TPS70625DBVR 电路图

TPS70625DBVR 电路图

TPS70625DBVR 电路图
