TPS68470YFFT

Texas Instruments LED 驱动器

更新日期：2024-04-01 00:04:00

TPS68470YFFT

Texas Instruments LED 驱动器

产品简介：用于紧凑型摄像机模块且具有 LED 闪光灯驱动器和参考时钟生成功能的电源管理 IC (PMIC)

查看详情

TPS68470YFFT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS68470YFFT 中文资料属性参数

  • 现有数量：500现货3,500Factory
  • 价格：1 : ￥26.87000剪切带（CT）250 : ￥18.76652卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：DC DC 稳压器
  • 拓扑：降压，升压
  • 内部开关：是
  • 输出数：3
  • 电压 - 供电（最低）：2.97V
  • 电压 -?供电（最高）：3.63V
  • 电压 - 输出：-
  • 电流 - 输出/通道：1A（闪存）
  • 频率：-
  • 调光：-
  • 应用：照相机闪光灯
  • 工作温度：0°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：56-UFBGA，DSBGA
  • 供应商器件封装：56-DSBGA（3.33x2.93）

产品特性

  • 高效降压转换器 输出电流高达 500mA 输出电压可选范围：0.9V 至 1.95V
  • 输出电流高达 500mA
  • 输出电压可选范围：0.9V 至 1.95V
  • 双闪存发光二极管 (LED) 驱动器 高效升压转换器 基于 LED 基准电压 (Vf) 的自适应输出电压调节 低侧 LED 电流驱动器 两个 1A 电流驱动器LED 温度监视 开路/短路 LED 检测/保护受控 LED 电流斜升/斜降
  • 高效升压转换器 基于 LED 基准电压 (Vf) 的自适应输出电压调节
  • 基于 LED 基准电压 (Vf) 的自适应输出电压调节
  • 低侧 LED 电流驱动器 两个 1A 电流驱动器LED 温度监视 开路/短路 LED 检测/保护受控 LED 电流斜升/斜降
  • 两个 1A 电流驱动器
  • LED 温度监视
  • 开路/短路 LED 检测/保护
  • 受控 LED 电流斜升/斜降
  • 传感器模拟电源的线性稳压器 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长） 输出电流高达 200mA
  • 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长）
  • 输出电流高达 200mA
  • IO 电源的线性稳压器 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长） 输出电流高达 50mA
  • 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长）
  • 输出电流高达 50mA
  • VCM（音圈电机）驱动器电源的线性稳压器 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长） 输出电流高达 500mA
  • 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长）
  • 输出电流高达 500mA
  • 辅助电源的线性稳压器 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长） 输出电流高达 150mA
  • 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长）
  • 输出电流高达 150mA
  • 辅助电源的线性稳压器 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长） 输出电流高达 50mA
  • 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长）
  • 输出电流高达 50mA
  • 传感器 IO 电源的线性稳压器 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长） 输出电流高达 150mA
  • 输出电压可编程范围是 0.875V 到 3.1V（17.8mV 步长）
  • 输出电流高达 150mA
  • 时钟发生 可编程锁相环 (PLL) 晶振
  • 可编程锁相环 (PLL)
  • 晶振
  • I2C 接口
  • 7 个通用输入输出 (GPIO)
  • 系统复位
  • 工作温度范围：0°C 至 85°C
  • 封装厚度 0.625mm 的芯片级球状引脚栅格阵列 (DSBGA)

产品概述

TPS68470 器件是高级电源管理单元，可为紧凑型摄像机模块 (CCM) 供电、为图像传感器生成时钟、驱动闪存的双 LED 并集成两个用于通用指示器的 LED 驱动器。TPS68470 能够生成 CCM 中所需的全部电源轨。CORE 电压稳压器是目前最先进的降压转换器，可用于图像传感器数字电源。线性稳压器 (LDO) (LDO_ANA) 可用于图像传感器模拟电源。 TPS68470 还具有一个高效的升压转换器，可支持两个 1A LED 闪光灯驱动器。并且可通过低侧稳压电流源来控制 LED 电流。 TPS68470 还有五个 LDO。其中两个可用于通用电源电压生成及传感器 IO 电源电压生成（LDO_IO 和 LDO_S_IO）。其中一个可专门用于 VCM 驱动器电源 (LDO_VCM)。其余两个是辅助 LDO（LDO_AUX1 和 LDO_AUX2）。
查看全部

TPS68470YFFT 数据手册

数据手册 说明 数量 操作
TPS68470YFFT

LED Driver IC 3 Output DC DC Regulator Step-Down (Buck), Step-Up (Boost) 1A (Flash) 56-DSBGA

 105页,1.49M 查看

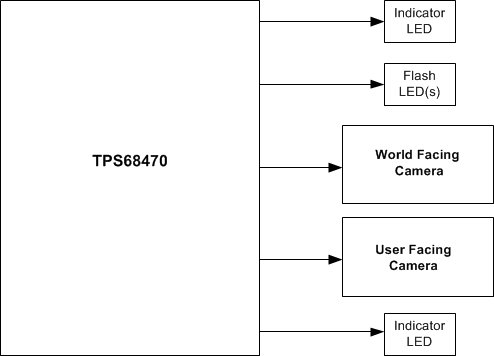

TPS68470YFFT 电路图

TPS68470YFFT 电路图

TPS68470YFFT 电路图
