TPS65987DDHRSHR

Texas Instruments 电源管理 - 专用

产品简介：具有集成电源开关的 USB Type-C® 和 USB PD 控制器

查看详情

TPS65987DDHRSHR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65987DDHRSHR 中文资料属性参数

  • 现有数量：7,899现货10,000Factory
  • 价格：1 : ￥36.89000剪切带（CT）2,500 : ￥20.88042卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB，Type-C 控制器
  • 电流 - 供电：8mA
  • 电压 - 供电：3.14V ~ 3.45V
  • 工作温度：-10°C ~ 75°C
  • 安装类型：表面贴装型
  • 封装/外壳：56-PowerVFQFN
  • 供应商器件封装：56-VQFN（7x7）

产品特性

  • 该器件由 USB-IF 进行了 PD3.0 认证 认证新的 USB PD 设计时需使用 PD3.0 器件 TID#: 1067 有关 PD2.0 与 PD3.0 的文章
  • 认证新的 USB PD 设计时需使用 PD3.0 器件 TID#: 1067
  • TID#: 1067
  • 有关 PD2.0 与 PD3.0 的文章
  • TPS65987D 是一款可完全配置的 USB PD 器件控制器： 源端口和接收端口能力可高达 20V/5A 交替模式支持 DisplayPort 通过 GPIO 或 I2C 控制外部直流/直流电源、高速数据多路复用器及其他外设 例如：TPS65987EVM 例如：TIDA-050012 用于为各种应用轻松配置 TPS65987D 的 GUI 工具：TPS65988X-CONFIG 电源管理 通过 3.3V 或 VBUS 电源供电 3.3V LDO 输出，在电池电量耗尽时提供支持 有关更详尽的选择指南和入门信息，请参阅 www.ti.com/usb-c 和 E2E 指南
  • 源端口和接收端口能力可高达 20V/5A
  • 交替模式支持 DisplayPort
  • DisplayPort
  • 通过 GPIO 或 I2C 控制外部直流/直流电源、高速数据多路复用器及其他外设 例如：TPS65987EVM 例如：TIDA-050012
  • 例如：TPS65987EVM
  • 例如：TIDA-050012
  • 用于为各种应用轻松配置 TPS65987D 的 GUI 工具：TPS65988X-CONFIG
  • 电源管理 通过 3.3V 或 VBUS 电源供电 3.3V LDO 输出，在电池电量耗尽时提供支持
  • 通过 3.3V 或 VBUS 电源供电
  • 3.3V LDO 输出，在电池电量耗尽时提供支持
  • 有关更详尽的选择指南和入门信息，请参阅 www.ti.com/usb-c 和 E2E 指南
  • 完全管理的集成电源路径： 两个集成的 20V、5A、25mΩ 拉电流或灌电流负载开关 UL 2367 认证编号：20190107-E169910 IEC 62368-1 认证编号：US-34617-UL
  • 两个集成的 20V、5A、25mΩ 拉电流或灌电流负载开关
  • UL 2367 认证编号：20190107-E169910
  • IEC 62368-1 认证编号：US-34617-UL
  • 集成强大的电源路径保护 20V/5A 电源路径配置为接收端口时，集成了反向电流保护、欠压保护、过压保护和压摆率控制 20V/5A 电源路径配置为源端口时，集成了欠压保护、过压保护和提供浪涌电流保护的电流限制
  • 20V/5A 电源路径配置为接收端口时，集成了反向电流保护、欠压保护、过压保护和压摆率控制
  • 20V/5A 电源路径配置为源端口时，集成了欠压保护、过压保护和提供浪涌电流保护的电流限制
  • USB Type-C 功率传输 (PD) 控制器 13 个可配置 GPIO 支持 BC1.2 充电 符合 USB PD 3.0 标准 符合 USB Type-C 规范 线缆连接和方向检测 集成式 VCONN 开关 物理层和策略引擎 3.3V LDO 输出，在电池电量耗尽时提供支持 通过 3.3V 或 VBUS 电源供电 1 个 I2C 主要或次级端口 只有 1 个 I2C 主要端口 只有 1 个 I2C 次级端口
  • 13 个可配置 GPIO
  • 支持 BC1.2 充电
  • 符合 USB PD 3.0 标准
  • 符合 USB Type-C 规范
  • 线缆连接和方向检测
  • 集成式 VCONN 开关
  • 物理层和策略引擎
  • 3.3V LDO 输出，在电池电量耗尽时提供支持
  • 通过 3.3V 或 VBUS 电源供电
  • 1 个 I2C 主要或次级端口
  • 只有 1 个 I2C 主要端口
  • 只有 1 个 I2C 次级端口

产品概述

TPS65987D 是独立的 USB Type-C 和功率传输 (PD) 控制器，可为 单个 USB Type-C 接口提供线缆插头连接状态和方向检测。进行线缆检测时， TPS65987D 会使用 USB PD 协议在 CC 线路上进行通信。在线缆检测和 USB PD 协商完成后， TPS65987D 会启用合适的电源路径并为外部多路复用器配置交替模式设置。
查看全部

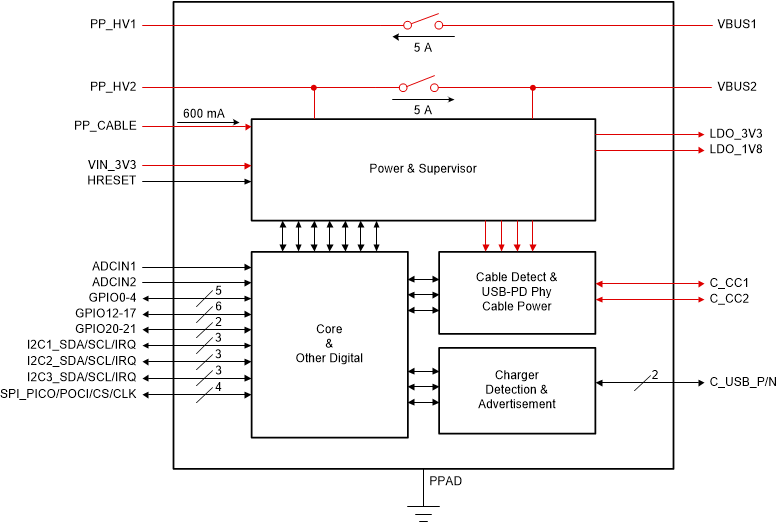

TPS65987DDHRSHR 电路图

TPS65987DDHRSHR 电路图

TPS65987DDHRSHR 电路图
