更新日期：2024-04-01 00:04:00
产品简介：用于笔记本 PC 和平板 PC 的具有集成伽马参考的 LCD 偏置
查看详情TPS65642YFFR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPS65642YFFR 中文资料属性参数
- 现有数量：0现货9,000Factory查看交期
- 价格：3,000 : ￥10.91124卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 应用：转换器，TFT LCD
- 电压 - 输入：2.6V ~ 6V
- 输出数：5
- 电压 - 输出：多重
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装型
- 封装/外壳：56-UFBGA，DSBGA
- 供应商器件封装：56-DSBGA（3.33x2.93）
产品特性
- 2.6V 至 6V 输入电压范围
- 同步升压转换器 (AVDD)
- 支持温度补偿的非同步升压转化器 (VGH)
- 同步降压转换器 (V内核)
- 同步降压转换器 (VIO1)
- 低压降线性稳压器 (VIO2)
- 带有两个集成型缓冲放大器的可编程 VCOM校准器
- 栅极电压整形
- 面板放电信号 (XAO)
- 系统复位信号 (RST)
- 14 通道，10 位可编程伽马电压校正
- 支持写入保护的片载 EEPROM
- I2C™ 接口
- 热关断
- 支持 GIP 和非 GIP 显示
- 56 焊球，3.16mm x 3.45mm 0.4mm 焊球间距，芯片尺寸球栅阵列封装 (DSBGA)
产品概述
TPS65642 是一款紧凑型 LCD 偏置电压解决方案，此解决方案主要用于笔记本电脑和平板电脑。 此器件包含两个升压转换器来为 LCD 面板的源极驱动器和栅极驱动器/电平位移器供电，两个降压转换器以及一个为系统提供逻辑电压的低压降 (LDO) 线性稳压器；一个具有两个高速放大器的可编程 VCOM发生器；14 通道伽马电压校正；和一个栅极电压整形功能。

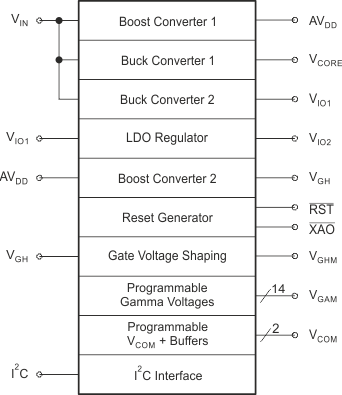

TPS65642YFFR 电路图
TPS65642YFFR 电路图
